AutoCAD設計中心是AutoCAD提供的一個直觀、高效并與Windows資源管理器相類似的工具。利用此設計中心，用戶不僅可以瀏覽、查找、預覽和管理AutoCAD圖形、光柵圖像等不同的資源，而且還可以通過簡單的拖放操作，將位于本地計算機、局域網或國際互連網上的塊、圖層、文字樣式、標注樣式等插入到當前圖形。如果打開多個圖形文件，在各文件之間也可以通過簡單的拖放操作實現圖形的插入，從而使已有資源得到再利用和共享，提高了圖形管理和圖形設計的效率。

　　啟動AutoCAD設計中心的命令是ADCENTER，利用“標準”工具欄上的按鈕(AutoCAD設計中心)或選擇“工具”→“AutoCAD設計中心”命令也可實現該功能。

　　執行ADCENTER命令，AutoCAD打開“設計中心”窗口，如圖11-1所示。

圖11-1 “設計中心”窗口

　　通常把圖11-1所示的“設計中心”窗口稱為AutoCAD設計中心。可以看出，AutoCAD設計中心由各種按鈕、樹狀視圖窗口、控制板、預覽窗格、說明窗格等組成。11.1.1 按鈕功能

　　AutoCAD設計中心有“桌面”、“打開圖形”、“歷史記錄”、“樹狀圖切換”、“收藏夾”、“加載”、“查找”、“上一級”、“預覽”、“說明”、“視圖”等多個按鈕。下面分別介紹這些按鈕的功能。

　　● “桌面”按鈕

　　該按鈕用于使設計中心顯示本地計算機和網絡驅動器中的資源文件，其中包括“我的電腦”、“網上鄰居”等。

　　可以用ADCNAVIGATE命令將桌面定位到指定的文件名、目錄或網絡驅動器。執行ADCNAVIGATE命令，AutoCAD提示“輸入路徑名:”，在此提示下用戶可輸入路徑、路徑和文件名或網絡地址等。確定路徑后，AutoCAD自動將用戶確定的有效路徑或文件名加載到設計中心。

　　需要說明的是，如果當前沒有啟動設計中心，執行ADCNAVIGATE命令后，AutoCAD先啟動設計中心，然后再執行DCNAVIGATE命令。

　　● “打開圖形”按鈕

　　該按鈕用于在設計中心中顯示在當前AutoCAD環境中打開的所有圖形，其中包括最小化了的圖形。圖11-2中，通過“打開圖形”按鈕可以看出當前打開了3個圖形。

圖11-2 AutoCAD設計中心——“打開的圖形”

　　此時單擊某個文件圖標，就可以看到該圖形的有關設置，如圖層、線型、文字樣式、塊、標注樣式等。

　　如果在圖11-2窗口中再單擊“桌面”按鈕，AutoCAD則會切換到圖11-1所示的形式。

　　● “歷史記錄”按鈕

　　“歷史記錄”按鈕用于顯示用戶最近瀏覽的AutoCAD圖形，如圖11-3所示。

圖11-3 AutoCAD設計中心——“歷史記錄”

　　● “樹狀圖切換”按鈕

　　該按鈕用于顯示或隱藏樹狀視圖窗口。單擊此按鈕即可實現切換。當需要更大的繪圖區域時，可隱藏樹狀視圖窗口。

　　● “收藏夾”按鈕

　　此按鈕用于在控制板中顯示“FavoritesAutodesk”目錄(在此稱為收藏夾)中的內容，同時會在樹狀視圖中高亮度顯示該目錄，如圖11-4所示。用戶可以通過收藏夾來標記存放在本地硬盤、網絡驅動器或Internet網頁上常用的文件。

圖11-4 AutoCAD設計中心——“收藏夾”

　　● “加載”按鈕

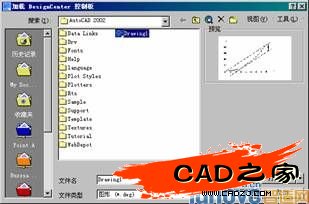

　　該按鈕用于從Windows桌面、收藏夾或通過Internet加載圖形文件。單擊“加載”按鈕，AutoCAD彈出“加載DesignCenter控制板”對話框(如圖11-5所示)，通過該對話框選擇欲加載的文件。

圖11-5 “加載DesignCenter控制板”對話框

　　● “查找”按鈕

　　該按鈕用于快速查找對象。單擊“查找”按鈕，AutoCAD彈出“查找”對話框，如圖11-6所示。

圖11-6 “查找”對話框

　　本章11.1.2節將專門介紹如何利用此對話框進行查找操作。

　　● “上一級”按鈕

　　該按鈕用于顯示激活容器中的上一級內容，這里的容器可以是目錄，也可以是圖形。

　　● “預覽”按鈕

　　該按鈕用于實現預覽窗格打開或關閉的切換，以確定是否顯示預覽圖像。打開預覽窗格后，單擊控制板中的圖形文件，如果該圖形文件包含預覽圖像，則在預覽窗格中顯示該圖像。如果選擇的圖形中不包含預覽圖像，預覽窗格為空。可以通過拖動鼠標的方式改變預覽格的大小。

　　● “說明”按鈕

　　實現打開或關閉說明窗格的切換，以確定是否顯示說明內容。打開說明窗格后，單擊控制板中的圖形文件，如果該圖形文件包含有文字描述信息，則在說明窗格中出現圖形文件的文字描述信息。如果圖形文件沒有文字描述信息，說明窗格為空。可以通過拖動鼠標的方式來改變說明窗格的大小。

　　用戶可以將說明窗格中的描述文字復制到剪切板上，但不能在說明窗格中修改它。

　　● “視圖”按鈕

　　確定控制板所顯示內容的顯示格式。單擊位于“視圖”按鈕右面的小箭頭按鈕，AutoCAD彈出下拉列表，該列表中有大圖標、小圖標、列表和詳細信息4項，它們分別用來使控制板上的顯示內容以大圖標、小圖標、列表、詳細信息格式顯示。另外，依次單擊“視圖”按鈕，AutoCAD會依次切換到對應的顯示方式。

　　查找

　　前面介紹過，利用AutoCAD設計中心，可以查找所需要的圖形內容。單擊AutoCAD設計中心上的“查找”按鈕，AutoCAD打開“查找”對話框(如圖11-6所示)。用戶可通過此對話框快速查找諸如圖形、塊、圖層、尺寸樣式這樣的圖形內容或設置。下面介紹該對話框主要項的功能。

　　● “查找”下拉列表框

　　確定要查找內容的類型。通過下拉列表在塊、圖案文件、填充圖案、圖層、線型、布局、尺寸樣式、文字樣式、外部參照等之間進行選擇即可。確定的類型不同，在“查找”對話框中部列表框中顯示出的選項卡也不同。圖11-6在“查找”下拉列表中選擇了“圖形”選項，因此有“圖形”、“修改日期”和“高級”3個選項卡。

　　● “搜索”下拉列表框

　　該下拉列表框用于確定搜索范圍，即搜索路徑。當需要輸入多個路徑時，各路徑之間應用分號隔開。此外，也可以通過“瀏覽”按鈕確定搜索的范圍。

　　● “包含子文件夾”復選框

　　此復選框用于確定是否在搜索路徑中包含子路徑。選中該復選框包含子路徑，否則不包含。

　　● “開始查找”按鈕

　　此按鈕用于啟動搜索。確定搜索條件后，單擊該按鈕，AutoCAD開始搜索，并把搜索結果顯示在位于“查找”對話框下面的大矩形列表框中。

　　● “停止”按鈕

　　該按鈕用于停止當前進行的搜索，并將搜索結果顯示在“查找”對話框中的大矩形 框中。

　　● “新搜索”按鈕

　　該按鈕用于清除在大矩形框中顯示的查找結果，以便開始新的查找。

　　● 選項卡部分

　　“查找”對話框中的選項卡內容與通過“查找”下拉列表框確定搜索內容有關。當搜索內容是圖形時，選項卡形式如圖11-6所示。此時用戶可通過“圖形”選項卡確定要搜索的內容和字段，通過“修改日期”選項卡(如圖11-7所示)確定搜索的日期范圍;通過“高級”選項卡(如圖11-8所示)確定對搜索要求的進一步設置。

圖11-7 “修改日期”選項卡 圖11-8 “高級”選項卡

　　如果通過“查找”下拉列表確定的搜索內容是除圖形以外的其他內容，對話框中的選項卡也會發生對應的變化。11.1.3 利用設計中心插入對象

　　利用AutoCAD設計中心，用戶可以方便地給當前圖形插入其他圖形中的塊;引用光柵圖像;在圖形之間復制塊、圖層、線型、文字樣式、標注樣式以及用戶自定義的內容等。本節介紹這方面的內容。

　　1. 插入塊

　　AutoCAD 2002提供了兩種用設計中心插入塊的方法：一種是插入時自動換算插入比例;另一種是插入時確定插入點、插入比例和旋轉角度。

　　● 插入時自動換算插入比例

　　插入過程如下：

　　從AutoCAD設計中心的控制板或“查找”對話框中找到要插入的塊，將其拖到AutoCAD繪圖窗口中，當把塊拖動到插入位置時松開鼠標鍵，即可實現塊的插入，且AutoCAD按在“選項”對話框的“用戶系統配置”選項卡中確定的單位(見11.3.6節)，自動轉換插入比例。

　　● 按指定的插入點、插入比例和旋轉角度插入塊

　　由于利用自動換算比例方式插入塊容易造成塊內尺寸錯誤。AutoCAD允許用戶采用指定插入點、插入比例和旋轉角度的方式插入塊。具體方法如下：

　　從AutoCAD設計中心的控制板或“查找”對話框中選擇要插入的塊，用鼠標將該塊右拖到繪圖窗口后釋放右鍵，此時AutoCAD會彈出一快捷菜單，從快捷菜單中選擇“插入塊”命令，AutoCAD打開“插入”對話框，如圖11-9所示。

　　利用該對話框中確定插入點、插入比例、旋轉角度后，單擊“確定”按鈕，即可實現插入。

圖11-9 “插入”對話框

　　說明：

　　● 當其他命令處于激活狀態時，不能向當前圖形插入塊。

　　● 用戶一次只能插入一個塊。

　　● 插入塊后，塊定義的說明部分也插入到圖形中。

　　2. 引用光柵圖像

　　用戶可以利用AutoCAD設計中心給當前圖形引用(附著)光柵圖像。在當前圖形中引用光柵圖像有以下兩種方法：

　　● 在控制板中選擇光柵圖像文件并將其拖到AutoCAD繪圖區后，根據提示輸入插入點的坐標、縮放比例和旋轉角度后，完成對光柵圖像的插入。

　　● 選中圖像文件后單擊鼠標右鍵，在彈出的快捷菜單中選擇“附著圖像”命令，AutoCAD彈出與塊插入相類似的對話框，在該對話框中確定插入點的坐標、縮放比例和旋轉角度后，即可實現引用。

　　3. 在圖形中復制圖層、線型、文字樣式、尺寸樣式、布局、塊等

　　繪圖過程中，一般將具有相同特征的對象放在同一個圖層上。利用AutoCAD設計中心，可以將圖形文件中的圖層復制到新的圖形文件中。這樣一方面節省了時間，另一方面也保持了不同圖形文件結構的一致性。

　　利用AutoCAD設計中心，通過拖放操作可以將圖層從一個圖形文件復制到另一個圖形文件。具體方法為：在控制板或“查找”對話框中選擇一個或多個圖層，然后將它們拖到當前打開圖形的繪圖窗口后松開鼠標鍵，即可完成圖層的復制。

　　當然，在復制圖層之前，首先應保證要復制圖層的圖形文件是當前打開的圖形。

　　用戶可以按照復制圖層的方法通過AutoCAD設計中心復制線型、文字樣式、尺寸樣式、布局、塊等內容。

　　4. 插入內容的重名沖突問題

　　插入某項內容時，如果所插入的內容和已有內容發生重名沖突，就無法實現插入操作。

　　利用AutoCAD設計中心插入塊或引用光柵圖像時，AutoCAD要檢查所插入內容的命名在當前圖形庫中是否已經存在。如果已經存在與插入內容同名的文件，則給出警告信息，并且所進行的插人操作無效。

　　當插入圖層、線型、文字樣式、尺寸樣式、布局等內容時，如果所插入內容的命名與圖形庫中已存在的內容沖突，AutoCAD也會給出相應的提示，使插入操作無效。11.1.4 收藏夾

　　AutoCAD提供了一種快速訪問有關內容的方法—— FavoritesAutodesk收藏夾。用戶可以將經常訪問的內容放入收藏夾。

　　1. 向收藏夾添加快捷訪問路徑

　　向收藏夾添加快捷訪問路徑的方法是，在設計中心的樹狀視圖窗口或控制板中選擇要添加快捷路徑的內容，單擊鼠標右鍵，在彈出的快捷菜單中選擇“添加到收藏夾”命令，AutoCAD就會在收藏夾中就建立了相應內容的快捷訪問方式，即將選中內容的相關快捷路徑添加到收藏夾中。添加后原始內容并沒有移動。實際上，用AutoCAD設計中心創建的所有快捷路徑都保存在收藏夾中。AutoCAD收藏夾中可以包含本地計算機、局域網或Internet站點的所有內容的快捷路徑。

　　2. 顯示收藏夾中的內容

　　單擊AutoCAD設計中心的“收藏夾”按鈕，即可觀察到FavoritesAutodesk收藏夾中的內容。

　　3. 組織收藏夾中的內容

　　用戶可以將保存到FavoritesAutodesk收藏夾內的快捷訪問路徑進行移動、復制或刪除等操作。具體方法是：在AutoCAD設計中心背景處單擊鼠標右鍵，從彈出的快捷菜單中選擇“組織收藏夾”命令，AutoCAD彈出Autodesk對話框，如圖11-10所示。該對話框用來顯示FavoritesAutodesk收藏夾中的內容，用戶可利用此對話框進行相應的組織操作。同樣，在Windows資源管理器和IE瀏覽器中，也可以進行添加、刪除和組織收藏夾中內容的操作。

圖11-10 Autodesk對話框
