關于線型比例

 以前在學CAD的過程中往往遇到一些情況，當所畫圖形比例過大或過小時，所標的中心線會看起來成為一條連續直線，這是因?yàn)闆](méi)有注意對線型比例進行設定。CAD中有以下三個命令用于設置非連續型線型比例的縮放：

LTSCALE：全局線型比例因子，用于設置所有新建和現有對象的線型比例；

CELTSCALE：局部線型比例因子，用于設置新建對象的線型比例，對已有對象不起作用；

PSLTSCALE：“縮放時使用圖紙空間單位”，用于設置圖形空間的線型比例。

舉個例子說明，LTSCALE=1，表示無縮放，所畫的中心線的各個特征部分均按照31.75、#p#分頁標題#e#-6.35、6.35、-6.35的數值顯示；LTSCALE=100，表示放大100倍，各部分按照3175、-635、635、-635來顯示。

設置LTSCALE的意義在于，當你看見哪條非連續線不順眼，就可以適當?shù)馗淖円幌戮€型比例因子，讓圖線看起來更舒服。但按照國標規定，無論以何種比例出圖，非連續線型的尺寸必須是相同的。這個時候就需要用到PSLTSCALE了。

PSLTSCALE#p#分頁標題#e#的功能在于，無論有多少個視口比例，中心線始終按31.75、-6.35、6.35、-6.35的數值來顯示。如果還不順眼，還可以設置LTSCALE來改改。

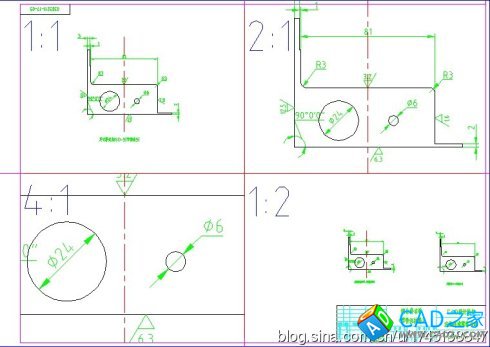

圖1為設置了1:1、2:1、4:1、1:2四種比例的同一個圖形，可見其中的中心線因比例的不同，在2:1、4:1、#p#分頁標題#e#1:2三個視口中都成了一條直線。





當PSLTSCALE=1后，四個視口的中心線線型比例就一樣了。

圖2

當LTSCALE=0.5后，四個視口的中心線都變得更密了一些。



圖3

但經過AutoCAD2008親測，調整好視口比例后，輸入PSLTSCALE后，視口中的非連續線型沒有立刻變?yōu)閳D紙空間單位。解決辦法是用#p#分頁標題#e#LTSCALE命令將線型比例改一改，然后再改回目標值，各視口的非連續線的樣子就一樣了。
