本來一般繪制精致的曲線采用Origin或Matlab最好，但有時需要在ANSYS界面下僅僅想看看物理量的趨勢，所以也可以在ANSYS簡易繪制曲線。

指令：*VPLOT, ParX, ParY, Y2, Y3, Y4, Y5, Y6, Y7, Y8

GUI：Utility Menu>Parameters>Array Parameters>Fill

在Help中最關鍵的是：Arrays of type TABLE will be graphed as continuous curves. Arrays of type ARRAY will be displayed in bar chart fashion. 其含義是：當數組ParX和ParY采用Array數組時，為Chart圖(圖1)；為Table類型時，為曲線(圖2)。但是不足之處是，Table類型的數組進行數學運算不方便，但是簡單賦值還是可以進行。以一個三角波為例顯示其繪制結果：

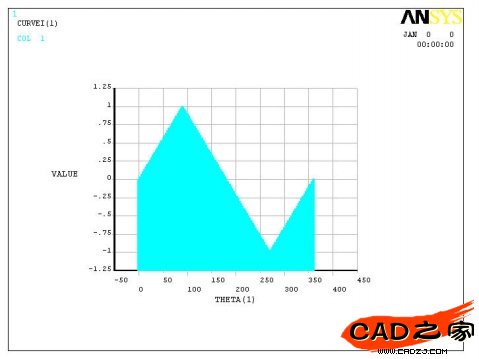

圖1 選擇Array模式

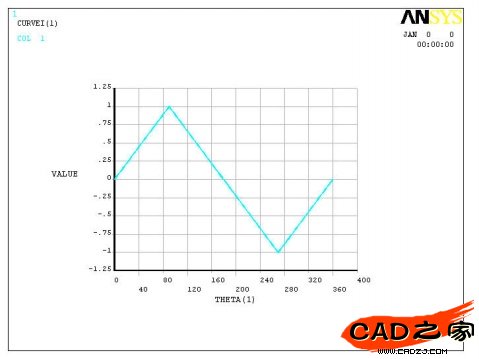

圖2 選擇Table模式

程序為：

*DIM,THETA,TABLE,121      ！區別就在這里的Table，換為Array即為圖1；

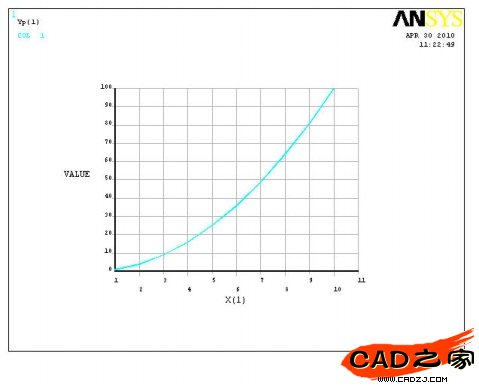

    如果欲繪制一個拋物線的曲線，因為需要x=x*x的運算，所以必須讓x和y成為Array類型；又因為，繪制的是Curve而不是Chart，所以必須經過中間變量轉換。具體程序和繪制的曲線如下：

*Dim,x,Array,10    !為了運算必須為Array；

*Dim,y,Array,10    !

*Dim,Yp,Table,10   !為了Curve，必須為Table;

*Do,I,1,10

   x(I)=I

   y(I)=x(I)*x(I)

   Yp(I)=Y(I)

*EndDo

*VPlot,X(1),Yp(1)
