以shell單元beam單元連接為例介紹beam單元和shell單元、beam單元和solid單元、shell單元和solid單元的連接問題。

　　近日在論壇看到些用ansys的壇友問及beam單元和shell單元、beam單元和solid單元、shell單元和solid單元的連接問題。其實解決此類問題的方法不只一種，耦合約束方程、綁定接觸都是有效的方法。其中耦合約束方程適用于小變形，而綁定接觸即可用于小變形，也可用于大變形的幾何非線性分析。下面，我將本人所做的用MPC方法連接shell單元和beam單元的詳細步驟提供給大家，與各位共勉。

　　添加shell單元(略)

　　添加beam單元(略)

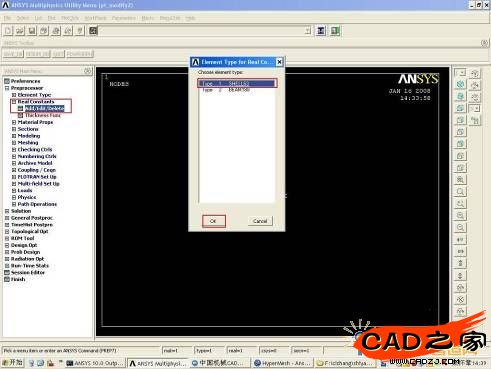

　　添加shell實常數

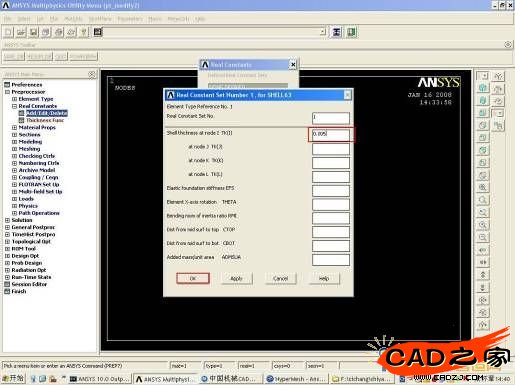

　　添加shell實常數：shell厚度0.005

　　添加beam截面：圓鋼

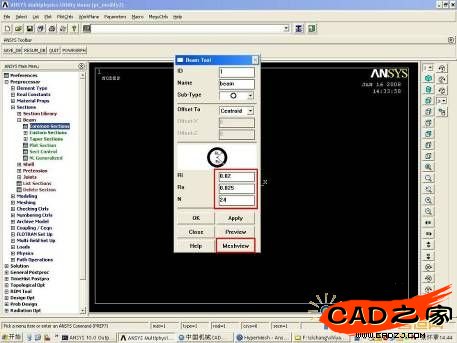

　　內經、外徑及網格密度

　　預覽網格

　　開始建模：轉動工作平面

　　工作平面z軸向上

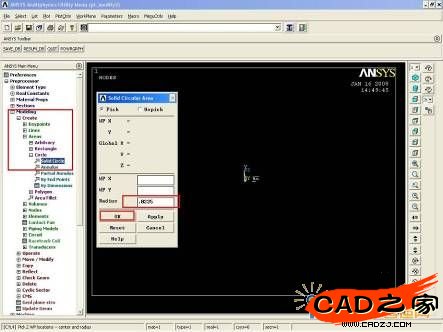

　　建立圓面

　　繼續：

　　將面拉伸成體

　　定義拉伸高度：0.5m

　　刪除體，留面

　　顯示面

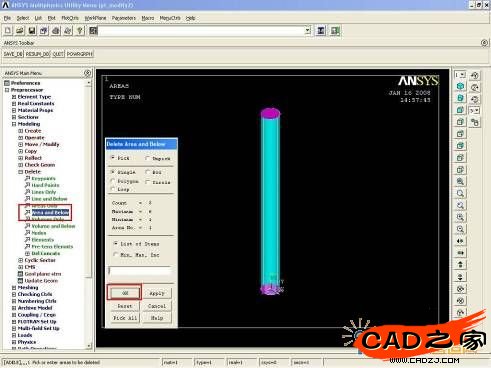

　　刪除空?qǐng)A柱的頂面和底面

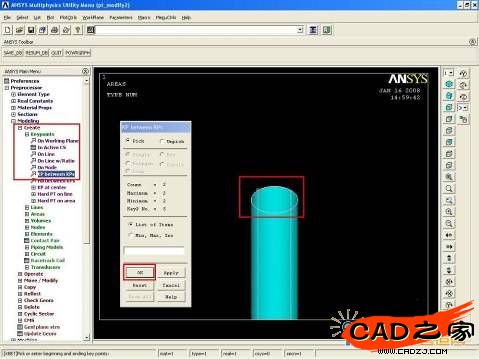

　　創建點：用于建立梁?jiǎn)卧牡谝粋€(gè)點。

　　兩點之間創建(正中)。

　　復制點：用于建立梁?jiǎn)卧牡诙€(gè)點。

　　復制：Y方向0.5m

　　連接兩點，用于創建梁?jiǎn)卧?/p>

　　繼續

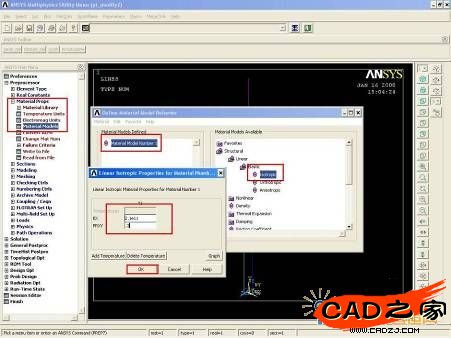

　　定義材料屬性，有點晚^_^

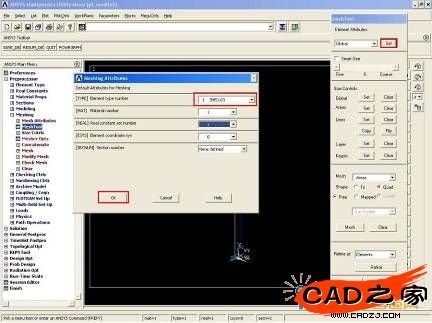

　　準備劃分殼單元

　　劃分殼，映射方法

　　準備劃分梁?jiǎn)卧?/p>
