定角為UG10.0草圖中的新功能，其定義為：約束一條線或多條線，使之成為定角。

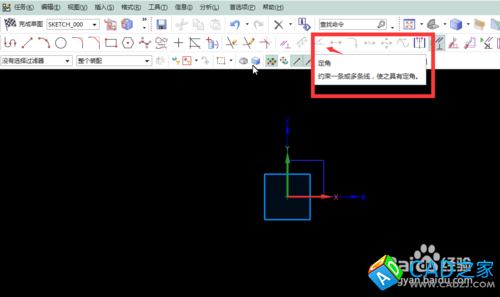

1. 進入到UG10.0建模命令后，新建一個草圖文件，在進入到草繪中以后，其定角命令位置如下圖：
2.
3.

   使用曲線命令創建一任意角（要使用定角命令必先有角才行），如下圖：


4.

   選擇剛繪制的兩直線，然后點定角命令


5.

   在添加完定角約束，如再標注角度，會顯示成紅色，因為與剛添加的定角存在干涉；如下圖：


6.

   可使用解決/顯示約束命令為其解除干涉；如下圖：


7.

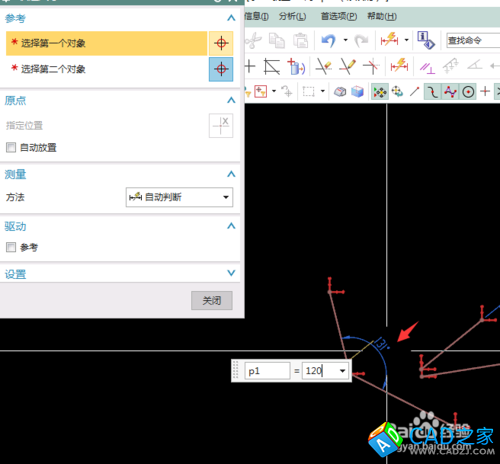

   如想為所畫的角度增加尺寸，應當在定角約束前設置；如下圖：


8.

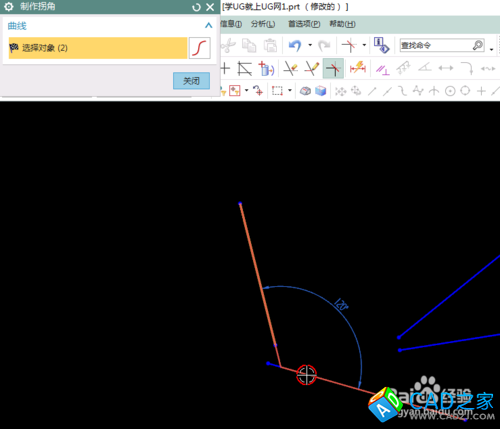

   在標注尺寸的時候，會出現兩線分離情況，可使用制作扣拐角來連接；如下圖：


9.

   由于剛標注的角度尺寸已對所畫角進入定位，如再添加定角約束，其還會出現紅色干涉；如下圖：


10.

    可以點住尺寸，按右鍵，在彈出的快捷工具中，使用刪除尺寸；如下圖：


11.

    當沒有尺寸標注之后，無論我們如何移動兩曲線，其始終呈現120度，這也就是定角約束的功能所在；如下圖：


12.

    如移除其中一條線的定角約束，則得到的圖形結果如下；到此關于UG10.0新功能定角約束的使用種類全部完成。
