三、轉向軸實體的創建過程

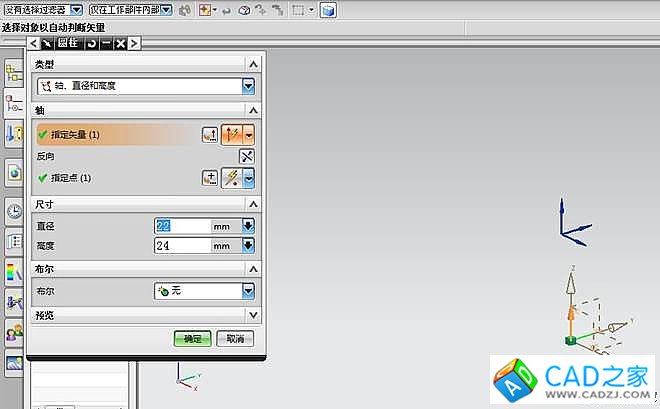

1、創建一直徑為22mm，高度為24mm的圓柱

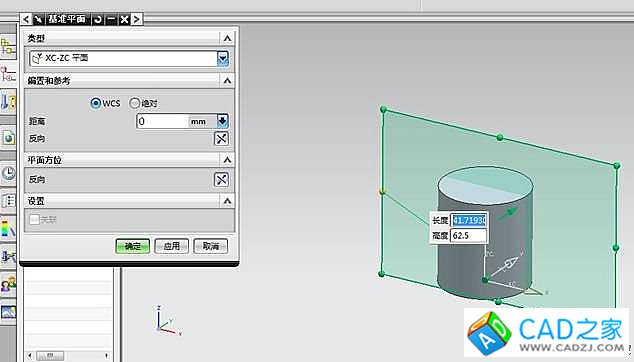

2、以圓柱中心創建一基準平面

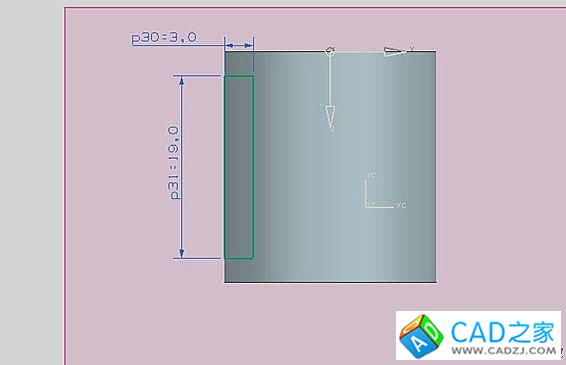

3、 以步驟2所創基準平面為草圖，繪制下圖標有尺寸的圖形

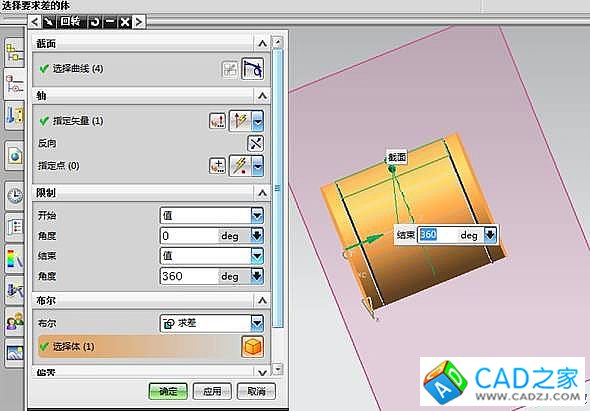

4、以步驟3的草圖為回轉曲線，進行回轉求差

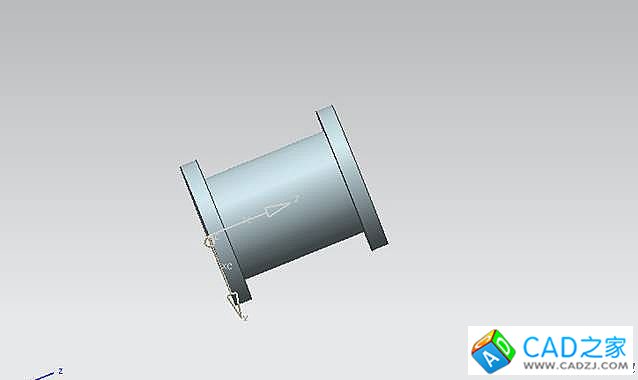

5、轉向軸實體模型如下圖所示
四、支架實體模型的創建過程

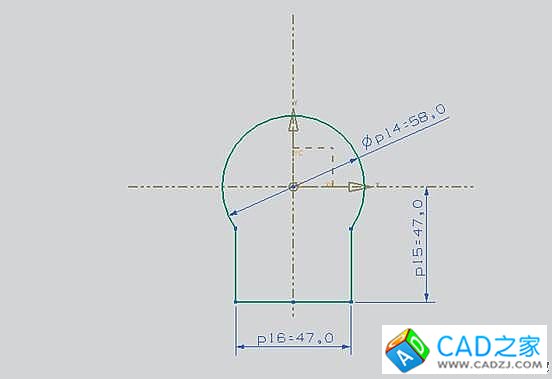

1、繪制如下圖所示的草圖，尺寸如下

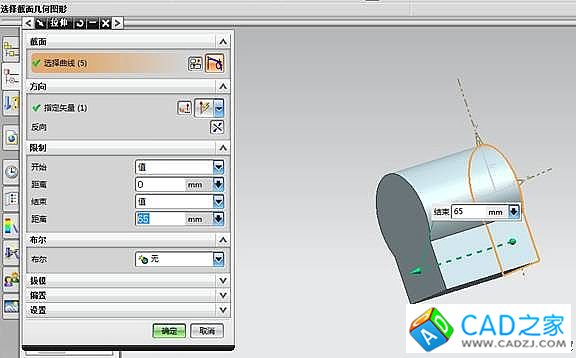

2、 以步驟1的草圖為拉伸曲線，拉伸65mm

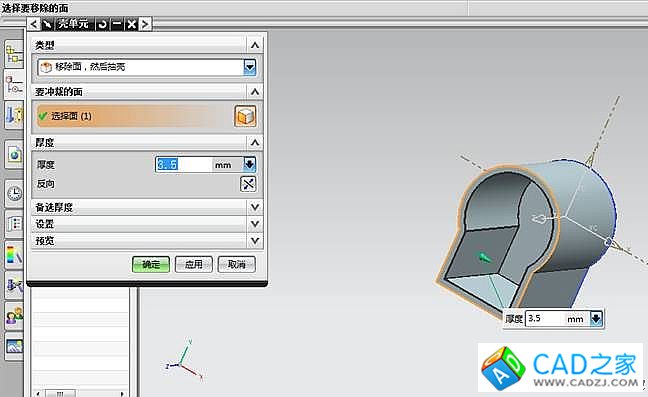

3、抽殼：類型：移除面，然后抽殼，厚度為3.5mm

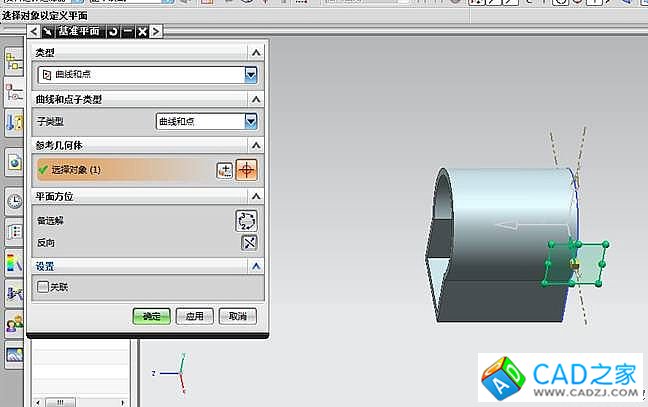

4、 創建基準平面：類型：曲線和點。如下圖所示

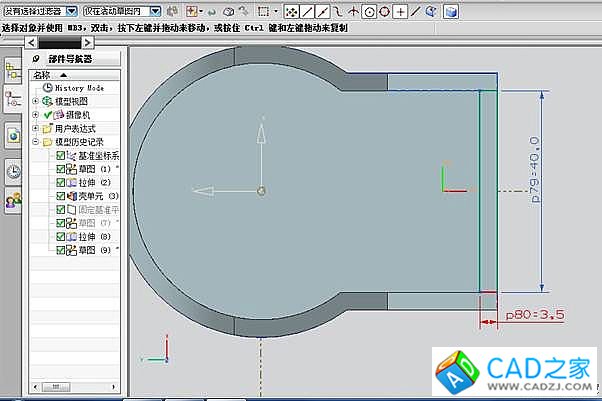

5、以創建的基準平面為草圖平面，繪制如下標有尺寸的圖形

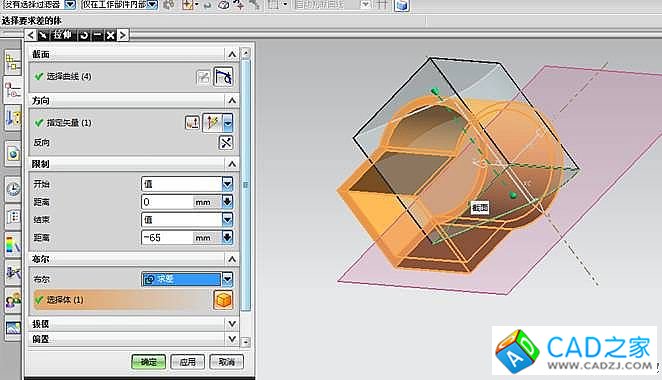

6、以步驟5的草圖圖形作為拉伸曲線，進行拉伸求差

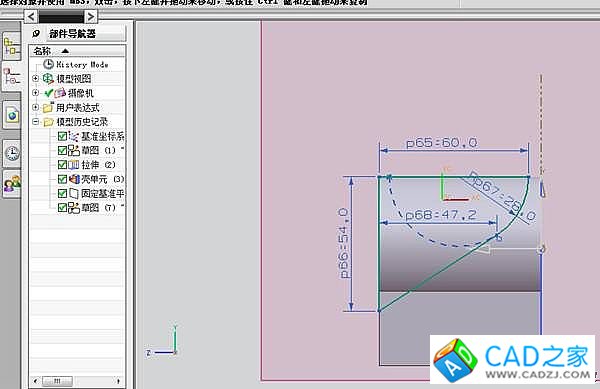

7、 繪制如下圖標有尺寸的圖形

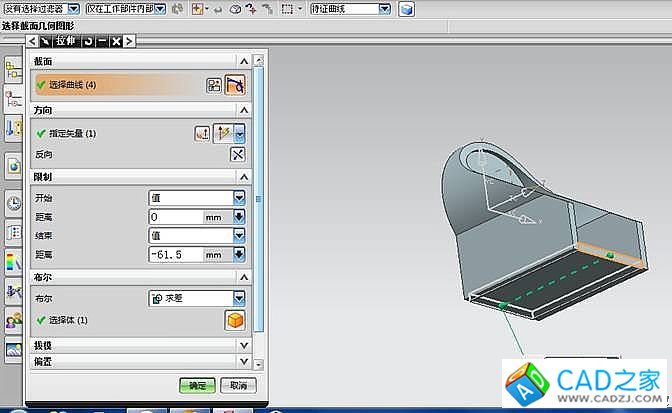

8、 以步驟7的草圖圖形為拉伸曲線，拉伸-61.5mm并求差
9、在草圖狀態下繪制如下圖標有尺寸的圖形，圓直徑為10mm
10、以步驟9的草圖圖形為拉伸曲線，拉伸-47mm，并求差

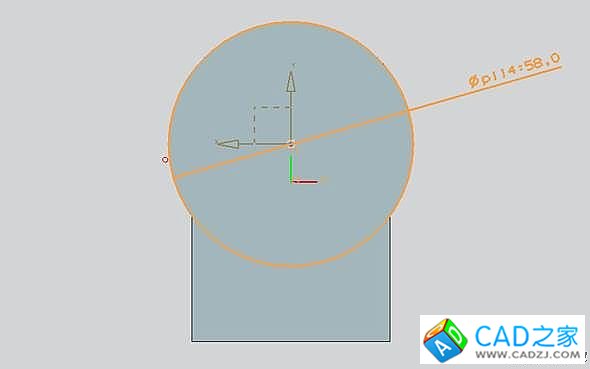

11、在草圖狀態下繪制一個直徑為58mm的圓
12、 以步驟11所做草圖為拉伸曲線，拉伸3mm并求和

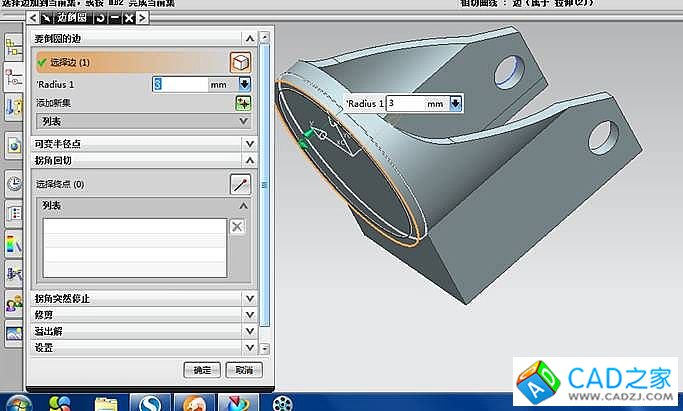

13.邊倒圓：倒圓角半徑為3mm
14、 草圖狀態下繪制直徑為16的圓

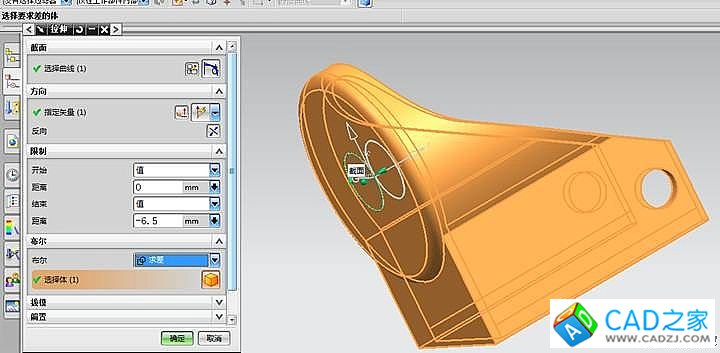

15、以步驟14所做草圖為拉伸曲線，拉伸-6.5mm并求差

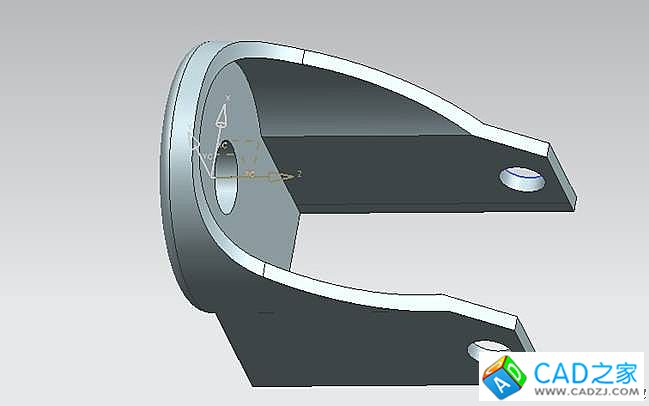

16、支架實體模型如下圖所示
