3、生成孔特征

    分別選取兩翼緣平面和腹板為基準面，單擊插入→繪制草圖命令，進入草圖繪制。單擊插入→切除→拉伸，在PropertyManager中編輯定義，確定，完成孔特征，如圖6所示。

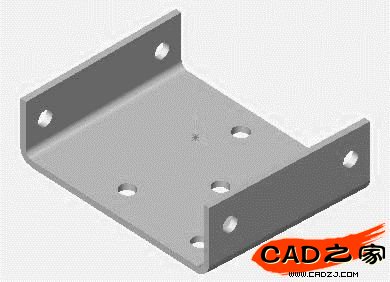

圖6 生成孔特征

    4、將鈑金件生成工程圖

    4.1單擊文件→新建，在彈出對話框中選擇模板→工程圖，然后單擊確定按鈕。

    4.2單擊窗口→縱向平鋪，將工程圖文件和鈑金文件同列于視窗如圖7所示。

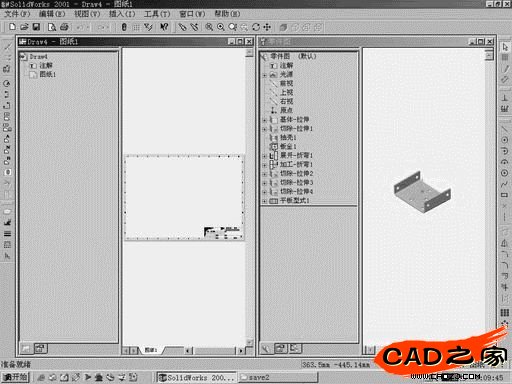

圖7 縱向平鋪窗口

    4.3單擊插入→工程視圖→命名視圖，在PropertyManager中選取平坦圖樣，將視圖移動到圖紙范圍的適當位置，完成工程圖，如圖8所示。

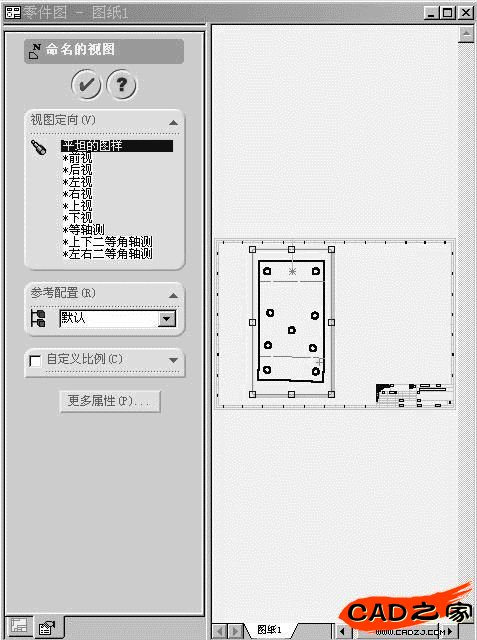

圖8 命名視圖

    5、出詳圖

    工程圖需要添加尺寸和注釋，來達到實用要求，如圖9所示。

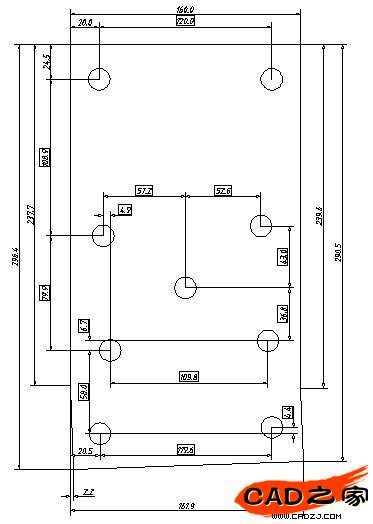

圖9 詳細工程圖

    6、結束語

    工程圖提供的展開尺寸，經過壓形模的驗證，制件符合圖紙要求。這說明利用Solidworks鈑金功能求得彎曲件展開尺寸，是一種可行的辦法。
