0、前言

    規則V型和U型彎曲件的毛坯展開尺寸，根據中性層長度不變?cè)瓌t，可以通過手工計算得出。形狀復雜且翼緣上有孔的彎曲件，其展開尺寸和孔位尺寸，如果通過手工計算，會很困難。而Solidworks鈑金功能中插入折彎和鈑金展開兩個命令，與Solidworks實體功能融合在一起，使這一工作變得簡單起來。圖1是左支架-發動機后懸置橫梁零件圖，材料為16MnL,翼緣上有孔且形狀不規則。下面以它為例，詳細介紹應用過程。

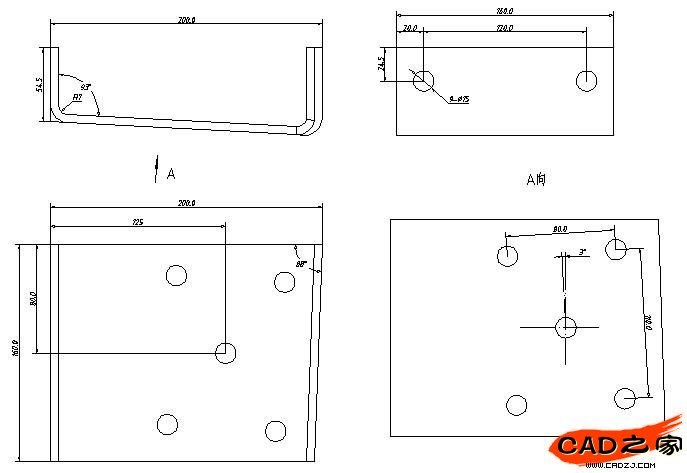

圖1 左支架-發動機后懸置橫梁零件圖

    1、生成零件實體

    1.1 啟動
    SolidWorks2001,單擊文件→新建，在彈出對話框中選擇模板→零件，然后單擊確定按鈕。

    1.2 制作基體。
    選擇前視基準面，單擊插入→繪制草圖命令，進入草圖繪制。單擊插入→凸臺→拉伸，在PropertyManager中編輯定義，最后生成基體拉伸，如圖2所示。

圖2 基體拉伸

    1.3 制作88°斜面。
    選擇基體上面作為基準面，單擊插入→繪制草圖命令，進入草圖繪制。單擊插入→切除→拉伸，在PropertyManager中編輯定義，確定，完成88°斜面。

    1.4 抽殼使零件厚度相等。
    單擊插入→特征→抽殼，在PropertyManager中編輯定義，選擇要移除的面，確定，完成抽殼，如圖3所示。

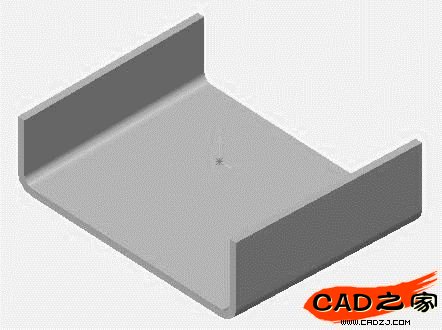

圖3 基體抽殼

    2、將零件轉換到鈑金。

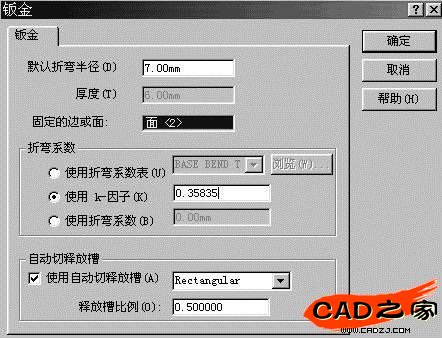

    單擊插入→特征→鈑金→折彎，在PropertyManager中編輯定義，確定，得到鈑金件，如圖4和圖5所示。其中k-因子在表1中直接選取，或利用插值法計算得出。

圖4 鈑金系數表

圖5 插入鈑金折彎
