一、簡介

　　構建釘板圖時，首先利用展平后的線束模型創建視圖，并在二維模型中標注尺寸，創建線束B(niǎo)OM 表。創建釘板圖的過程與機械零部件二維圖樣的構建過程類似，如圖1所示。

　　二、構建釘板圖

　　在Pro/ENGINEER主界面新建一個Drawing文件，如圖2所示，然后選擇合適的模型與圖框，如圖3所示。

　　將釘板圖轉換成AutoCAD的Draw- ing(簡稱DWG)文件格式時，最好將格式保存為最低的版本，這樣有利于在大多數的AutoCAD軟件版本里打開，以便在AutoCAD里可以再進行相關的調整。

　　選擇“插入”→“繪圖視圖”→ “一般”，在選擇的圖框中單擊作為視圖的放置位置，如圖4所示。

　　在視圖類型中，選擇“一般”，如圖5所示，在 Pro/ENGINEER 主窗口選擇合適的坐標平面作為參考，在比例里輸入相應的縮放比例。

　　在菜單選項里，選擇“插入”→“尺寸”→“新參照”，選擇線束的2 個點，按照提示，即可出現相應的尺寸，如圖6所示，單擊鼠標中鍵退出尺寸標注。

　　創建BOM表，在菜單欄選擇“表格”→“插入”→“表格”，選擇“降序” →“向右生成表格”→“按長度”，然后在圖框中選擇放置位置，按照提示欄的提示輸入每列的寬度及高度，如圖7所示。

　　雙擊表格，輸入文字，同時在“Text”面板里調整字體的設置，如圖8所示。通過調整，最后生成的表格如圖9 所示。

　　三、輸出釘板圖

　　選擇“文件”→“保存副本”，出現“保存副本”對話框，選擇合適的保存目錄，在類型中選擇“DWG”格式， 如圖10所示。

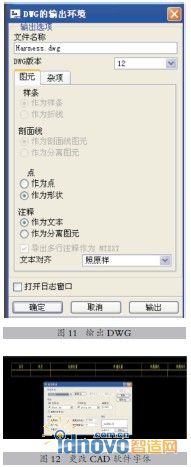

　　隨后出現“輸出環境”對話框，在“DWG”版本下拉列表中選擇相應需要保存的AutoCAD軟件版本，然后單擊“確定”，如圖11所示。

　　在 AutoCAD 軟件里選擇“格式”→“文字樣式”，在彈出的對話框里選擇大字體，如圖12所示，在大字體里選擇“gbcbig.shx”。這樣在CAD軟件里，表格字體就會變成中文。

　　四、結束語

　　三維模型展現了產品在三維空間中的真實形狀，是設計過程中設計思想的直觀反映。三維模型的建立是基于計算機幾何造型技術發展起來的，它是在設計方案確定以后，借助CAD系統提供的造型方法確定產品零部件的結構形狀、數量和相互配置關系，并以一定的方式在計算機內部存儲起來，同時把設計結果呈現給設計者進行修改判定。在傳統的手工設計或基于二維的設計中，只能得到產品或零部件的投影圖，沒有產品的三維模型，因此無法預知產品設計中的潛在錯誤和不合理結構，也無法分析產品的裝配性能、結構性能和動力學性能等，致使設計質量和設計周期無法得到有效保障。在三維數字化產品設計中，引用三維建模技術可以獲得產品零部件的實體模型，并對其進行虛擬的綜合設計和分析。在三維建模技術的支持下，產品設計不再停留在傳統的原理符號設計階段，而逐步由二維平面設計轉向三維模型設計。

　　與其他CAD 軟件相比，Pro/ENGINEER Harness 創建釘板圖具有明顯的優點：全關聯，效率高，同時在運用三維軟件設計時，首先使用Pro/ENGINEER 軟件構建基本的釘板圖，然后轉換成AutoCAD軟件的DWG文件，在AutoCAD軟件里對釘板圖進行相應的調整，往往設計效率會更高。當然真正的三維數字化產品設計離不開先進的設計理論、方法與先進的設計軟件三者的相互支撐。在現代設計方法中，計算機技術、信息技術、軟件技術、數據庫技術和網絡技術的發展對設計方法和設計手段的變革起到了決定性的作用，以計算機為工作平臺的數字化設計工具被廣泛應用于設計過程的各個階段，取代了傳統手工設計使用的圖板、丁字尺和圓規等，使得設計效率、設計水平和設計質量得到了全面提高。
