第一步 新建一個文件

　　File > New... > 出現新建文件對話框 > 輸入新文件名：gear > OK

　　第二步 建立第一條曲線

　　> Sketch | Done> 選擇繪圖平面：FRONT> OK> Top > 選擇參考平面：TOP

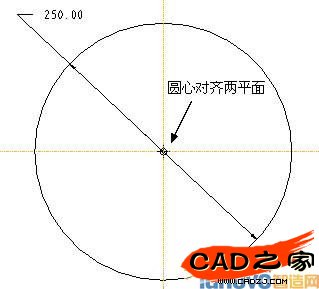

　　> 繪制如圖剖面

　　

　　> > OK> 完成第一條曲線的繪制

　　第三步 修改曲線的名稱

　　Set Up > Name > Feature > 在模型樹選擇曲線

　　> 輸入新的名稱：PITCH_DIAMETER> Done > 回到PART菜單

　　第四步 修改尺寸的名稱

　　Modify > 在模型樹選擇曲線 > 在零件窗口出現尺寸，如圖

　　> DimCosmetics > Symbol > 選擇尺寸，如圖

　　

　　> 輸入新的名稱：PCD> Done> Done> 回到PART菜單

　　第五步 建立兩個參數

　　Set up > Parameters > Part > Create > Real Number

　　> 輸入第一個參數名稱：

　　> 直接回車(由于這個參數的值是由方程控制的，所以這里不用輸入數值)> Real Number

　　> 輸入第二個參數名稱：no_of_teeth> 輸入數值：25> Done/Return> Done

　　> 回到PART菜單

　　第六步 輸入方程式

　　Relations > Add > 輸入方程式：m=PCD/no_of_teeth > 回車> 再一次回車以結束方程式的輸入> Done> 回到PART菜單

　　第七步 繪制第二條曲線

　　> Sketch | Done> Use Prev> Okay> 繪制如圖剖面

　　

　　> > OK> 完成第二條曲線的繪制

　　第八步 修改第二條曲線的名稱

　　Set Up > Name > Feature > 在模型樹選擇第二條曲線 > 輸入新的名稱：ADDENDUM_DIAMETER> Done > 回到PART菜單

　　第九步 修改第二條曲線尺寸的名稱

　　Modify > 在模型樹選擇第二條曲線 > 在零件窗口出現曲線的尺寸

　　> DimCosmetics > Symbol > 選擇第二條曲線的尺寸> 輸入新尺寸名稱：ADD_DIAMETER> Done > Done> 回到PART菜單

　　第十步 輸入第二條方程式

　　Relations > 選擇第二條曲線 > 這時零件窗口顯示零件尺寸的名稱，如圖

　　> Add > 輸入方程式：ADD_DIAMETER=PCD+2*m > 回車> 再一次回車以結束方程式的輸入> Done> 回到PART菜單

　　第十一步 繪制第三條曲線

　　> Sketch | Done> Use Prev> Okay> 繪制如圖剖面

　　> > OK> 完成第三條曲線的繪制

　　第十二步 修改第三條曲線的名稱

　　Set Up > Name > Feature > 在模型樹選擇第三條曲線 > 輸入新的名稱：DEDDENDUM_DIAMETER> Done > 回到PART菜單

　　第十三步 修改第三條曲線尺寸的名稱

　　Modify > 在模型樹選擇第三條曲線 > 在零件窗口出現曲線的尺寸，如圖

　　> DimCosmetics > Symbol > 如圖所示尺

　　> 輸入新尺寸名稱：DED_DIAMETER> Done > Done> 回到PART菜單

　　第十四步 輸入第三條方程式

　　Relations > 選擇第三條曲線 > 這時零件窗口顯示零件尺寸的名稱，如圖

　　> Add

　　> 輸入方程式：DED_DIAMETER=PCD-2*(m+(3.1415*m/20)) > 回車

　　> 再一次回車以結束方程式的輸入> Done> 回到PART菜單

　　第十五步 繪制第四條曲線

　　> Sketch | Done> Use Prev> Okay> 繪制如圖剖面

　　> > OK> 完成第四條曲線的繪制

　　第十六步 修改第四條曲線的名稱

　　Set Up > Name > Feature > 在模型樹選擇第四條曲線 > 輸入新的名稱：BASE_DIAMETER> Done

　　> 回到PART菜單

　　第十七步 修改第四條曲線尺寸的名稱

　　Modify > 在模型樹選擇第四條曲線 > 在零件窗口出現曲線的尺寸，如圖

　　> DimCosmetics > Symbol > 如圖所示尺寸

　　> 輸入新尺寸名稱：BASE_DIAMETER> Done > Done> 回到PART菜單

　　第十八步 建立一個參數

　　Set up > Parameters > Part > Create > Real Number> 輸入?yún)?shù)名稱：pressure_angle> 輸入數值：20> Done/Return> Done

　　第十九步 輸入第四條方程式MP2開思網

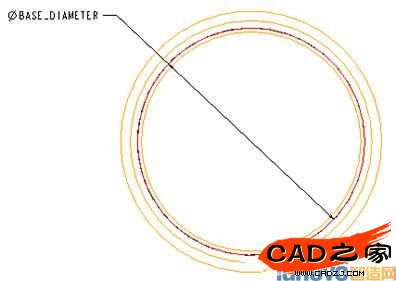

　　Relations > 選擇第四條曲線 > 這時零件窗口顯示零件尺寸的名稱，如圖

　　> Add > 輸入方程式：BASE_DIAMETER=PCD*cos(pressure_angle) > 回車> 再一次回車以結束方程式的輸入> Done

　　> 回到PART菜單

　　第二十步 建立第五條曲線

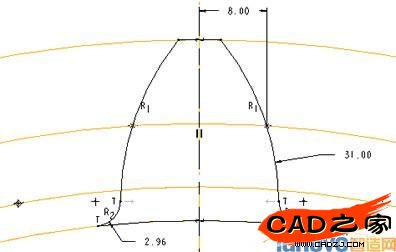

　　> Sketch | Done> Use Prev> Okay> 繪制如圖剖面

　　> > OK> 完成第五條曲線的繪制

　　第二十四步 建立兩個參數

　　Set up > Parameters > Part > Create > Real Number> 輸入?yún)?shù)名稱：helix_angle> 輸入數值：15

　　> Real Number> 輸入?yún)?shù)名稱：face_width> 輸入數值：100> Done/Return> Done、

　　> 回到PART菜單

　　第二十五步 復制曲線

　　Feature > Copy > Move | Select | Independent | Done> 選擇TOOTH曲線 > Done

　　> Translate > Plane > 選擇FRONT平面 > Flip | Okay

　　> 輸入數值：face_width*cos(helix_angle)/3

　　(注：這里可以用方程式代替，這里為了簡便，就不寫出來了，但我已給出完整的公式，你只需將公式代出相應的尺寸名稱就可以了。例如，這里的尺寸名稱是d21，那么，在完成該步驟后，加入公式d21=face_width*cos(helix_angle)/3就可以了，后面有多處也是如此)

　　> Rotate > Csys> 選擇坐標系統PRT_CSYS_DEF> Z axis> Flip | Okay> 輸入數值：helix_angle/3> Done Move> Done> OK

　　> Done > 回到PART菜單> View > Default> 轉為3D視圖

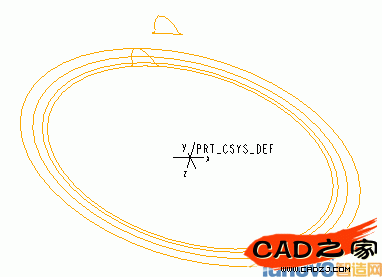

　　> 完成后如圖

　　注：正如你見到的，你就可以直接輸入公式，

　　第二十六步 復制曲線

　　Feature > Copy > Move | Select | Independent | Done

　　> 選擇第二十五步建立的曲線 > Done> Translate > Plane > 選擇FRONT平面 > Flip | Okay

　　> 輸入數值：face_width*cos(helix_angle)/3> Rotate > Csys> 選擇坐標系統PRT_CSYS_DEF> Z axis

　　> Flip | Okay> 輸入數值：helix_angle/3> Done Move> Done> OK> Done > 回到PART菜單

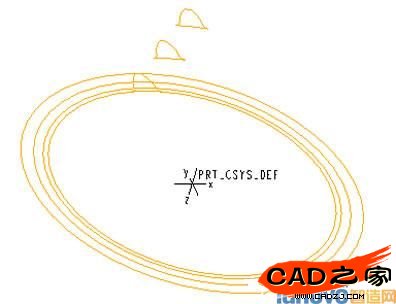

　　> 完成后如圖

　　第二十七步 復制曲線

　　Feature > Copy > Move | Select | Independent | Done

　　> 選擇上步建立的曲線 > Done> Translate > Plane > 選擇FRONT平面

　　> Flip | Okay> 輸入數值：face_width*cos(helix_angle)/3> Rotate > Csys

　　> 選擇坐標系統PRT_CSYS_DEF> Z axis> Flip | Okay> 輸入數值：helix_angle/3> Done Move> Done> OK> Done > 回到PART菜單

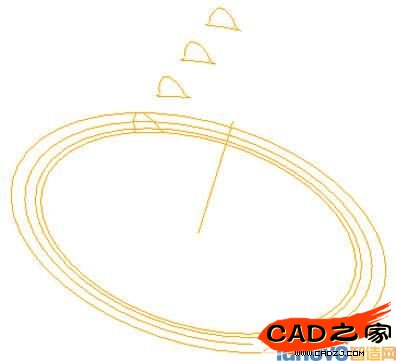

　　> 完成后如圖

　　第二十八步 建立一條曲線

　　> Sketch | Done> 選擇繪圖平面：TOP> OK> Bottom > 選擇參考平面：FRONT

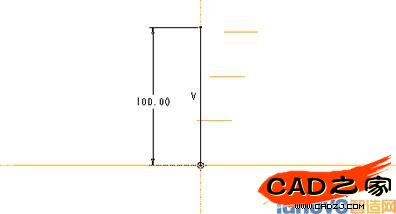

　　> 繪制如圖剖面

　　> > OK> 完成曲線的繪制> View > Default> 轉為3D視圖

　　第二十九步 建立Swept Blend特征

　　Feature > Create > Solid > Protrusion > Advanced | Solid | Done

　　> Swept Blend | Done> Select Sec | NrmToOriginTraj | Done> Select Traj> One By One | Select > 選擇曲線 > Done

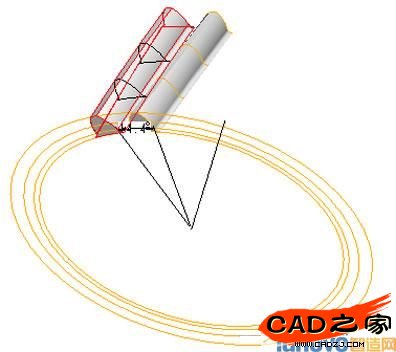

　　> Pick Curve | Sel Loop > 選擇如圖所示曲線位置 > Done

　　> Pick Curve | Sel Loop > 選擇如圖所示曲線位置 > Done

　　> 提示欄出現：Continue to next section? (Y/N):> 輸入：Y

　　> Pick Curve | Sel Loop > 選擇如圖所示曲線位置 > Done

　　> 提示欄出現：Continue to next section? (Y/N):> 輸入：Y

　　> Pick Curve | Sel Loop > 選擇如圖所示曲線位置 > Done

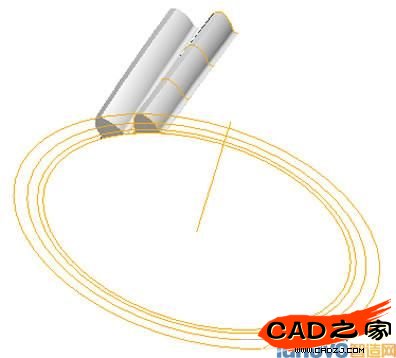

　　> 提示欄出現：Continue to next section? (Y/N):> 輸入：N> 在對話框中單擊OK> 完成Swept Blend特征，如圖

　　第三十步 復制實體

　　Copy > Move | Select | Independent | Done> 選擇Swept Blend實體 > Done> Rotate > Csys

　　> 選擇坐標系PRT_CSYS_DEF> Z axis> Okay> 輸入旋轉角度：360/no_of_teeth

　　> Done Move> Done> OK> Done > 回到PART菜單

　　> 完成實體的復制，如圖

　　第二十一步 修改第五條曲線的名稱

　　Set Up > Name > Feature > 在模型樹選擇第五條曲線

　　> 輸入新的名稱：TOOTH

　　> Done

　　> 回到PART菜單

　　第二十二步 修改第五條曲線尺寸的名稱

　　Modify > 在模型樹選擇第五條曲線 > 在零件窗口出現曲線的尺寸

　　> DimCosmetics > Symbol > 分別將對應的尺寸改成如圖所示的名稱

　　> Done

　　> Done

　　> 回到PART菜單

　　第二十三步 建立方程式

　　Relations > 選擇第五條曲線 > 這時零件窗口顯示零件尺寸的名稱，如圖

　　> Add

　　> 輸入方程式：TOOTH_RAD=PCD/8 > 回車

　　> HALF_TOOTH_TK=3.1415*m/4 > 回車

　　> TIP_RAD=3.1415*m/8 > 回車

　　> 再一次回車以結束方程式的輸入

　　> Done

　　> 回到PART菜單

　　第二十四步 建立兩個參數

　　Set up > Parameters > Part > Create > Real Number

　　> 輸入?yún)?shù)名稱：helix_angle

　　> 輸入數值：15

　　> Real Number

　　> 輸入?yún)?shù)名稱：face_width

　　> 輸入數值：100

　　> Done/Return

　　> Done

　　> 回到PART菜單

　　第二十五步 復制曲線

　　Feature > Copy > Move | Select | Independent | Done

　　> 選擇TOOTH曲線 > Done

　　> Translate

　　> Plane

　　> 選擇FRONT平面

　　> Flip | Okay

　　> 輸入數值：face_width*cos(helix_angle)/3

　　(注：這里可以用方程式代替，這里為了簡便，就不寫出來了，但我已給出完整的公式，

　　你只需將公式代出相應的尺寸名稱就可以了。例如，這里的尺寸名稱是d21，

　　那么，在完成該步驟后，加入公式d21=face_width*cos(helix_angle)/3就可以了，

　　后面有多處也是如此)

　　> Rotate

　　> Csys

　　> 選擇坐標系統PRT_CSYS_DEF

　　> Z axis

　　> Flip | Okay

　　> 輸入數值：helix_angle/3

　　> Done Move

　　> Done

　　> OK

　　> Done > 回到PART菜單

　　> View > Default

　　> 轉為3D視圖

　　> 完成后如圖

　　注：正如你見到的，你就可以直接輸入公式，

　　第二十六步 復制曲線

　　Feature > Copy > Move | Select | Independent | Done

　　> 選擇第二十五步建立的曲線 > Done

　　> Translate

　　> Plane

　　> 選擇FRONT平面

　　> Flip | Okay

　　> 輸入數值：face_width*cos(helix_angle)/3

　　> Rotate

　　> Csys

　　> 選擇坐標系統PRT_CSYS_DEF

　　> Z axis

　　> Flip | Okay

　　> 輸入數值：helix_angle/3

　　> Done Move

　　> Done

　　> OK

　　> Done > 回到PART菜單

　　> 完成后如圖

　　第二十七步 復制曲線

　　Feature > Copy > Move | Select | Independent | Done

　　> 選擇上步建立的曲線 > Done

　　> Translate

　　> Plane

　　> 選擇FRONT平面

　　> Flip | Okay

　　> 輸入數值：face_width*cos(helix_angle)/3

　　> Rotate

　　> Csys

　　> 選擇坐標系統PRT_CSYS_DEF

　　> Z axis

　　> Flip | Okay

　　> 輸入數值：helix_angle/3

　　> Done Move

　　> Done

　　> OK

　　> Done > 回到PART菜單

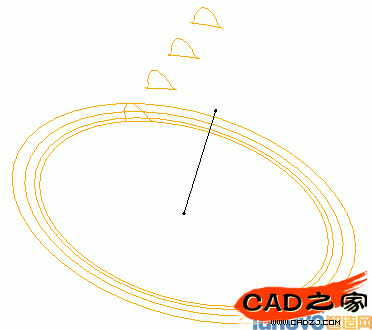

　　> 完成后如圖

　　第二十八步 建立一條曲線

　　> Sketch | Done

　　> 選擇繪圖平面：TOP

　　> OK

　　> Bottom > 選擇參考平面：FRONT

　　> 繪制如圖剖面

　　>

　　> OK

　　> 完成曲線的繪制

　　> View > Default

　　> 轉為3D視圖

　　第二十九步 建立Swept Blend特征

　　Feature > Create > Solid > Protrusion > Advanced | Solid | Done

　　> Swept Blend | Done

　　> Select Sec | NrmToOriginTraj | Done

　　> Select Traj

　　> One By One | Select > 選擇曲線 > Done

　　> Pick Curve | Sel Loop > 選擇如圖所示曲線位置 > Done

　　> Pick Curve | Sel Loop > 選擇如圖所示曲線位置 > Done

　　> 提示欄出現：Continue to next section? (Y/N):

　　> 輸入：Y

　　> Pick Curve | Sel Loop > 選擇如圖所示曲線位置 > Done

　　> 提示欄出現：Continue to next section? (Y/N):

　　> 輸入：Y

　　> Pick Curve | Sel Loop > 選擇如圖所示曲線位置 > Done

　　> 提示欄出現：Continue to next section? (Y/N):

　　> 輸入：N

　　> 在對話框中單擊OK

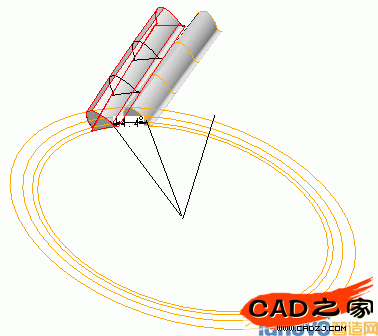

　　> 完成Swept Blend特征，如圖

　　第三十步 復制實體

　　Copy > Move | Select | Independent | Done

　　> 選擇Swept Blend實體 > Done

　　> Rotate

　　> Csys

　　> 選擇坐標系PRT_CSYS_DEF

　　> Z axis

　　> Okay

　　> 輸入旋轉角度：360/no_of_teeth

　　> Done Move

　　> Done

　　> OK

　　> Done > 回到PART菜單

　　> 完成實體的復制，如圖

　　第三十一步 鏡像齒輪

　　Pattern > 選擇復制出來的實體 > Done

　　> General | Done

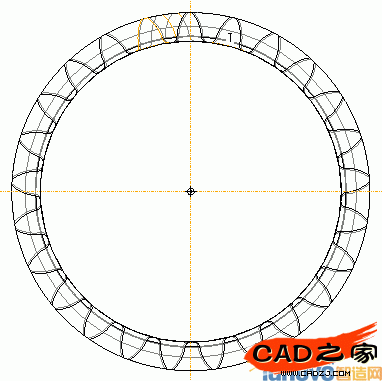

　　> 選擇如圖尺寸

　　> 輸入旋轉角度：360/no_of_teeth

　　> Done

　　> 輸入鏡像個數：24

　　注：這里使用方程式時為:no_of_teeth-1，但現在這里不能直接使用公式

　　> Done

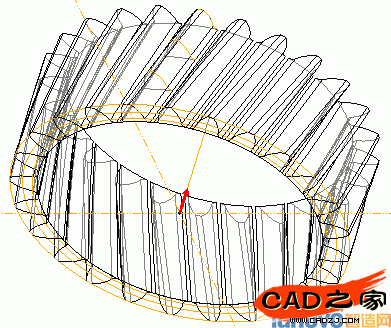

　　> 完成后如圖

　　第三十一步 建立實體

　　Create > Solid > Protrusion > Extrude | Solid | Done

　　> One Side | Done

　　> 選擇繪圖平面：FRONT

　　> Flip | Okay

　　> Top > 選擇參考平面：TOP

　　> 繪制如圖平面

　　>

　　> UpTo Surface | Done

　　> 選擇如圖的面為終止面

　　> OK

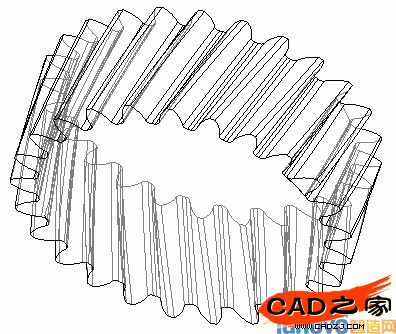

　　第三十二步 隱藏曲線，如圖

　　齒輪內部特征比較簡單，可以自己制作完成。
