請題主首先明白一個事情，在CAD里面畫的圖，最終都是要打印出來的，所以設置各種比例，主要是為了最終打出來的圖紙，能夠在圖紙上看清楚。
首先，無論您是什么專業的，總會有一個約定俗成的基本繪圖比例。比如我是建筑結構專業的，在CAD中畫圖，“1”單位長度通常代表1mm，這個比例是根據各個專業不同而形成的行業通識，注意，這個并不是您說的繪圖比例。

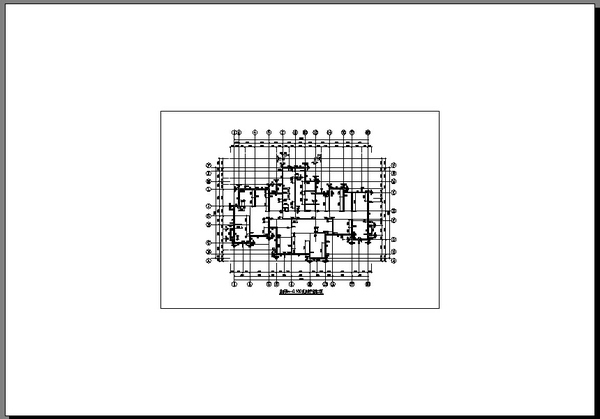

下來來說說打印比例。在CAD中，打印比例有兩種設置方式，一種是“布滿圖紙”，勾選之后則打印的時候無論多小多大的圖，都會滿布到打印紙上。另一種是按比例打印，這需要打印人員自己設置打印比例。打印比例的意思可以理解為CAD中圖素在圖紙上的大小。可以參看下面兩幾個圖（外面的黑色線框是我的打印范圍）：

（第一張為1：100打印，第二張為1：50打印，第三張為1：200打印）
可以發現1：100的正好充滿打印紙，而1：200的則圖素小了許多，1：50的圖素已經跑到圖紙外面了。這是因為我在CAD畫的那個線框，正好是A2圖紙大小，而且是用1：100畫的，而打印的圖紙大小也設置的是A2大小。所以，當打印比例與繪圖比例相同時，可以認為是1：1打印了，不同時就是將圖放大或縮小打印了。
繪圖比例、圖框比例和標注比例都是在CAD繪圖時設定的。繪圖比例是可以改變的，一般來說是按比例繪圖，但是如果是一張圖里，整體圖是1：100的，引出來的詳圖想表達細節，再用1：100就太小了，這時候可以用1：50或1：30畫圖，這樣會更加詳細。
為什么大比例的圖會更加詳細呢，這就要說到和比例相關的一個東西，字體高度。一般來說，為了打印出來的圖紙能夠看清楚，在一定比例下的字體高度是有一個范圍要求的。比如建筑結構專業要求圖紙上的字高一般是3mm，所以在1：100比例出的圖，字體高度設置為300高，而1：50出的圖，字體高度相應就只有150高。用大比例畫圖，等比例出圖，圖變大了，但是標注的字體依然是那么小，圖會很明顯地清楚不少。可以看下圖：

左邊的是1：100繪圖，字體高度是300；左邊的是1：25繪圖，可以看出來字體高度還是300。也就是說，如果我設置比例將兩張圖都打出來，并且要求兩張圖上的字高在圖紙上都是3的畫，右邊的圖形明顯會顯得比左邊大。兩個哪個清楚一眼就能看出來。
那么圖框比例是什么呢？一般來說是和打印比例一樣的，如果需要打印1：100的圖，就插一個1：100的圖框。但這里還有一個圖簽的問題，僅僅從圖框大小來看，1：100的A1圖框和1：200的A3圖框大小是一樣的，要區別就只能靠圖簽了，圖簽的大小對于每張圖來說是不會變的，準確來說是圖簽里字的大小對于每張圖來說是不會變的。
所以對于字體高度、圖框比例、打印比例有這樣的關系：選擇一定高度的字體，為了在打印圖紙上能夠看清楚這個字體，就只能選擇相應的打印比例，選擇了這個打印比例，也就只能選擇相應的圖框比例，可以說這三個是必須相同的。

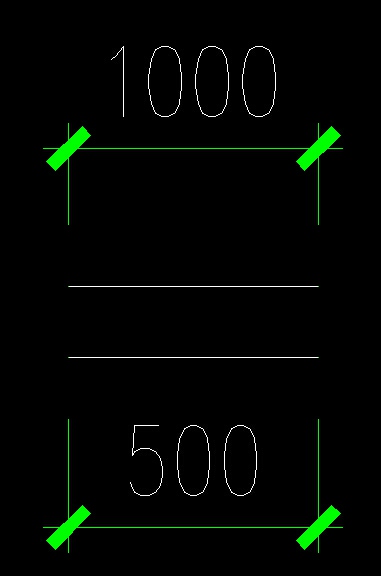

關于標注，有兩種比例，一種是標注本身的尺寸大小，首先標注的字高需要和圖素里面的字體高度相同，短斜線（箭頭）的比例也需要與標注字高相協調，這樣標注才能看著協調。另一個是測量單位的比例，在CAD中可以通過調節比例因子來設置。看下面一張圖：

兩條線是相同長度的，但是因為我兩個標注的測量單位比例設置不同，標注出來的尺寸也不同。這在大比例詳圖的標注里需要用到。
