繪圖比例、圖框比例、標注比例、打印比例

出圖時從一張CAD圖復制到另外一張圖時的比例變化等

恩，一般圖紙不是1：1繪制的就是11：1000繪制的，你復制過來后看比例不對的話就縮放一下就好了。不過我一般喜歡自己畫而不是摳圖，因為不知道原來的圖都有什么鬼圖層，復制到我的圖上后各種圖層清理不干凈，實在忍不了有些人做圖塊的時候亂鏈接圖層。。。
跑題了。。

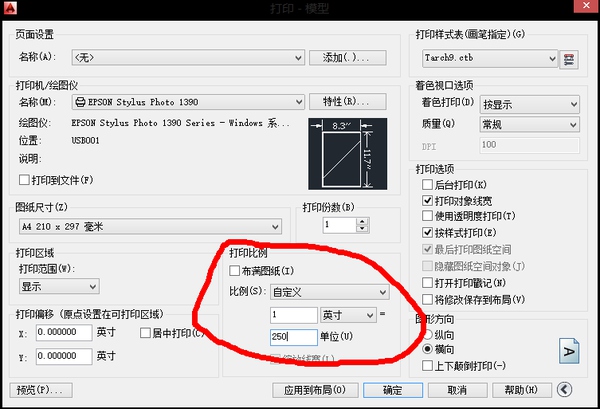

【打印比例】圖紙打印時候有個縮放比例，一般1：100、 1：200等，就是讓你1：1繪制的模型能放在A3等圖紙上的比例。這個應該是最好理解的。

【標注比例】（注釋比例）這個也是曾經困擾我很久的。想必題主問得應該是這個。平時出問題最多的也應該是什么尺寸線的標注的大小，文字的大小等。

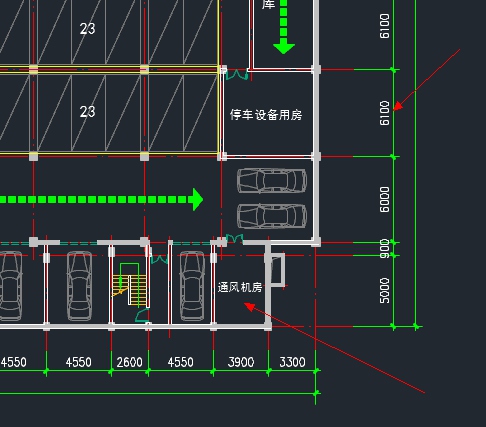

這兩處的文字的大小是不是總是發(fā)現(xiàn)打印出來圖紙的時候大小不合適？
這就是標注比例的問題，實際上應該是注釋比例



要理解這點，我們先要知道cad里面的文字和標注文字是有一個【注釋性】的屬性的。

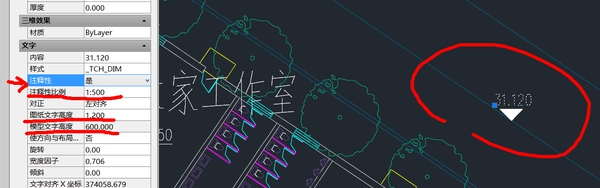

當注釋性為否時：文字高度就是你輸入的高度。比如上圖的文字高度為300，這樣的話在圖面里就和那些1：1繪制的墻啊柱子啊等模型是一樣的屬性，就那么高，你按照1：100打印的話出來就是3mm的文字，按照1：300打印的話就是1mm的文字。
當注釋性為是時：文字高度就是‘文字高度’ב注釋比例’。

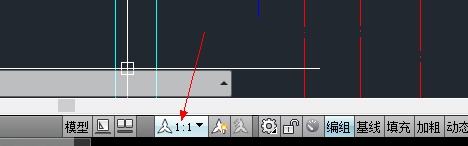

再給你看一下注釋比例的位置：



這個建議你在一開始畫圖的時候就改成你要出圖的比例，比如你要畫平面圖，A1 ，最后出圖會1：100打印，這樣的話你就一開始就把這個注釋比例調成1：100。然后再做標注和文字的時候那些圖元的比例就成1：100的標注比例了。但是如果你畫了一半再改的話，那些已經繪制的圖元的比例是不跟著變的。例如：

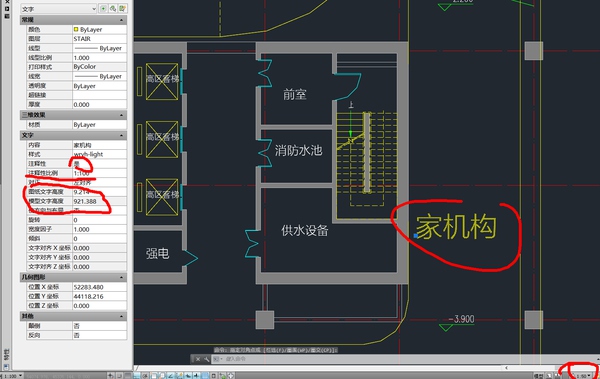

右下角的比例我改成了1：50，但是這個文字的比例還是1：100的。

【天正的比例】一般現(xiàn)在大家都在用天正畫圖，而天正的文字和標注和cad自帶的不太一樣。
它的比例在左下角，你看上一張圖的左下角的1：100，這個是天正的比例。

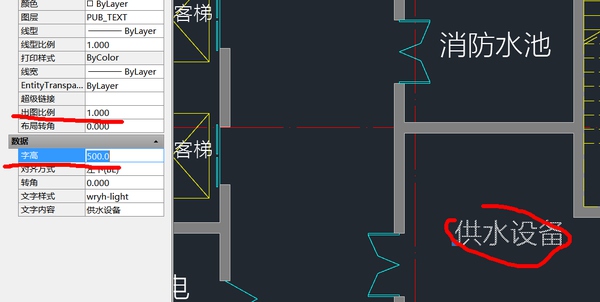

而天正的文字是沒有標注性這個的，而是有個出圖比例（上上一張圖左下角的比例）和字高的，不著這個你也應該好理解，和cad自帶的一個道理，比例乘以字高就對了。你要是1：100打印，就把出圖比例設成1：100，然后字高調成3.5mm，這樣打出來就是3.5mm。如果你設置出圖比例為1：1 ，字高700，然后1：100打印，出來的字高就是7mm高。


恩 希望我講明白了。

最后
【圖框比例】這個比較好理解，就是你在圖紙上畫一個框，可以看出來最后打印的范圍。

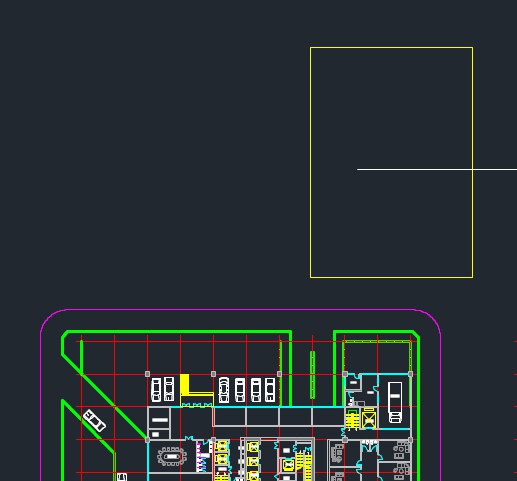

比如這個，我花了一個29700×42000的矩形框，這樣的話我用100的比例打印的話，打印在A3紙上，能框起來的范圍就是那個黃色矩形框的范圍。
恩 放不下啊
那就打印到A1圖上吧，畫一個59700*84100的框，勉強放下了



（就是為了防止你們吐槽我的平面。。。）
看，矩形框的范圍就是A1圖紙上1：100的比例能放下的東西。
