實用篇

1.雙擊中鍵：試一下就知道有多爽

2.按中鍵拖動，相當于抓手工具（把1和2這兩個組合，什么zoom，pan,抓手工具統統靠邊站）

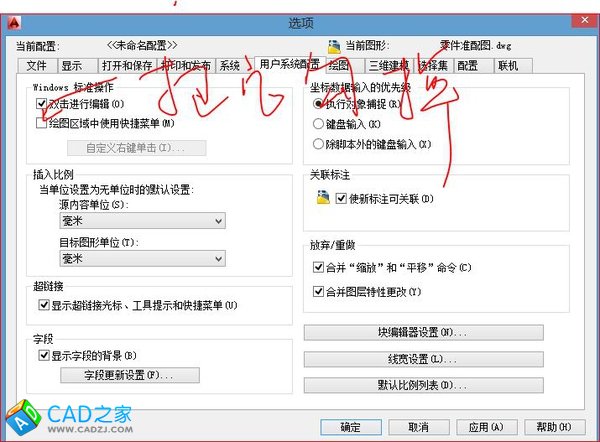

3.在工具-選項-系統配置，取消右鍵快捷命令，實現右鍵單擊確認和重復，剛開始可能不習慣，慢慢的你就會發現快捷方式其實一點也不快捷



4.在繪圖里面的拉長工具，加DE，是中心線的最愛

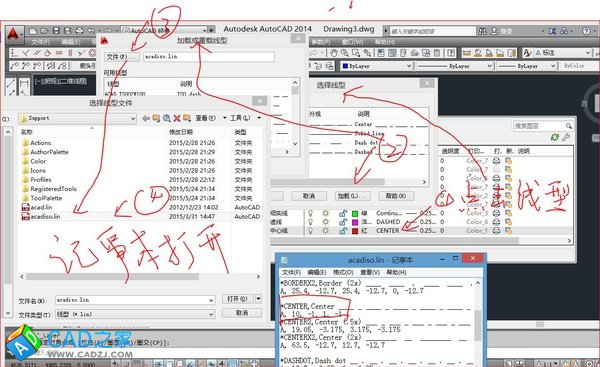

5.更改中心線的線型來符合國標，步驟如下：線型-加載-文件-記事本打開-找到相應線型，輸入數字更改

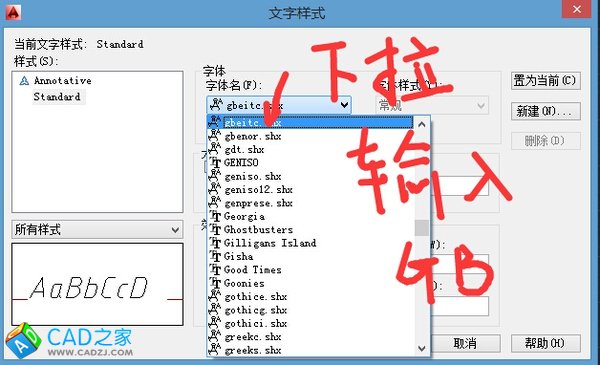

快速找到國標字體：調出字體樣式-下拉——輸入Gb-即可出現gbeitc/gbenor，隨便選，有木有感覺爽到爆

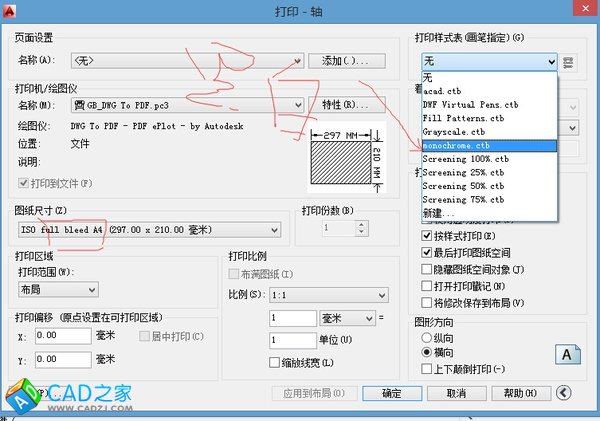

6.打印出圖的時候，只要在monochorme.ctb選上就是黑白打印了，不需要再更改顏色，如果不選，而圖層中含有黃色是基本上打印不出來的，并選擇full bleed,就是全圖幅打印，并不需要再去特性里更改

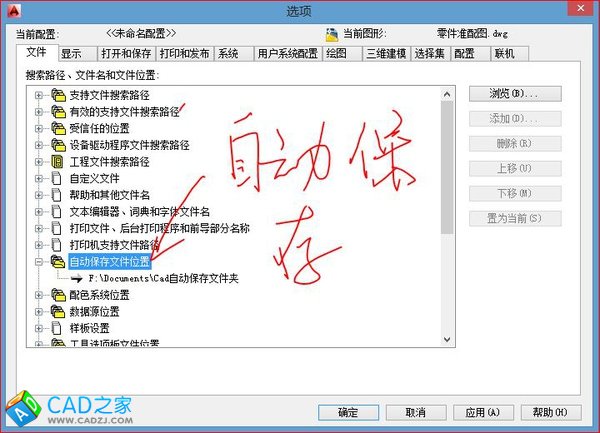

7.開機第一步，設置自動保存，這不是什么奇淫巧技，但死過一兩次你就知道它的重要意義了：工具-選項-文件



8.Mtp/m2p:用于做圖時快速找到兩個點的中點，不要和我講中點捕捉，等你畫一條線在中點捕捉，然后再刪除，我?guī)紫虏痪透愣耍疫€顯得特別高逼格

9.From：指定基點后可選擇距離點，這個在布局的時候比較爽，相當于用戶坐標的意思。

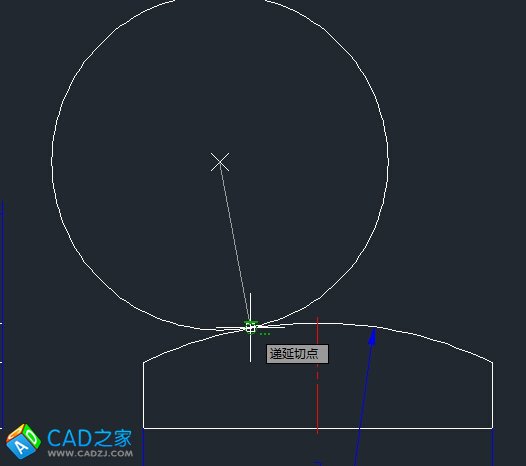

10.Tan:瞬時相切，不要問我這是什么J8東西，圖來說話，沒圖我說個J8

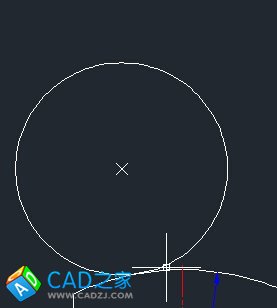

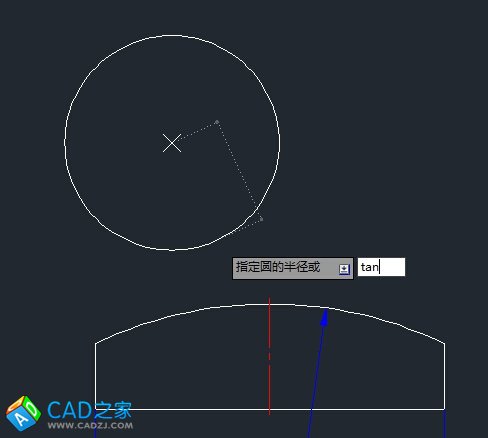

比如；已知一個點做圓心畫與一弧相切的圓



輸入c,選擇點，輸入tan





大功告成



10.MV：新建一個矩形視口，用于布局中足矣。

11.Overkill：刪除重復或重疊的直線、圓弧和多段線。此外，合并局部重疊或連續的對象。


12.AUDIT（命令）：修復莫名錯誤（如果圖形含有 AUDIT 命令不能修復的錯誤，使用 RECOVER 命令檢索圖形并更正其錯誤。）個人覺得并沒有什么卵用

13.修剪和延伸：按住shift,雙擊進行切換，省得你再去點選工具切換

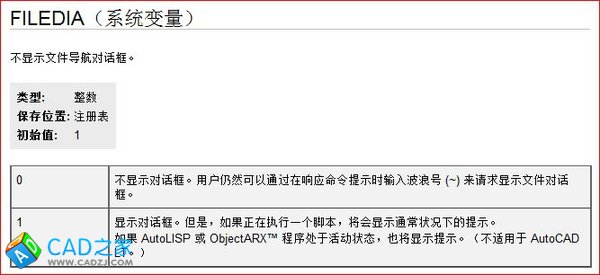

14.FILEDA：系統變量為1時，命令才能調出窗口，這個不知道沒關系，等有問題時記得來看



15.在安裝目錄下找到acad.pgp,用記事本打開，可以更改快捷方式，但不建議更改，建議記住默認的

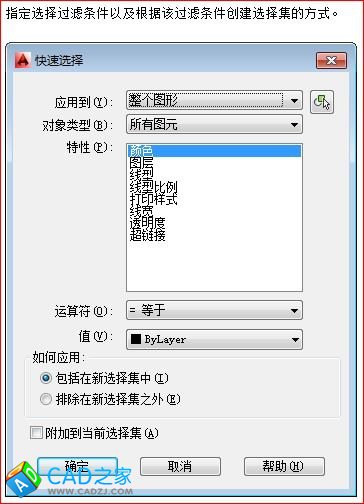

16.快速選擇：工具——快速選擇qse（快速選擇的快捷鍵）：可以選擇一類，這對于刪除一類東西來說簡直就是福音，有點圖層的意思，但比圖層好用

17.Ctrl+C之后Ctrl+Shift+V粘貼成塊，雙擊塊可編輯，重復性標準的東西，用塊比較好。
18.Ctrl+ 1，2，3 ：不解釋，你懂的。（特性用于表格高度設置）
19.Ctrl+8計算器：不解釋。
20.Ctrl+0全屏，一下子就開闊了。

以下進入高逼格裝逼環節，純屬娛樂，真正做圖是并沒有什么卵用。

裝逼篇

1.在自定義中調出定數等分點，相切相切相切畫圓，起點終點半徑圓弧，三個工具，幾何作圖已完成大半了

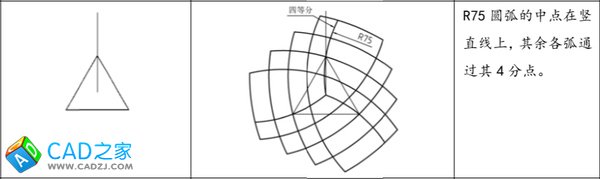

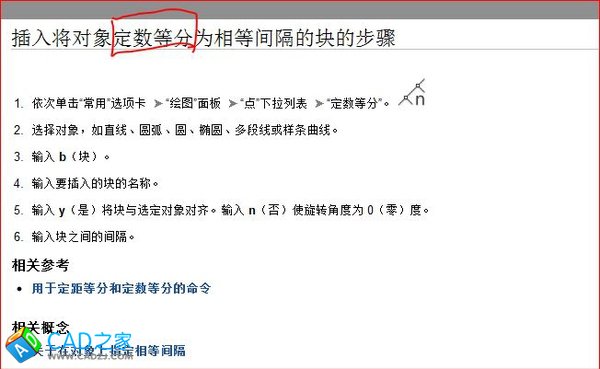

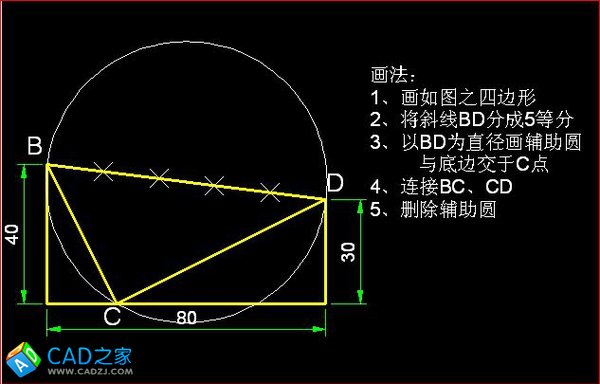

1.1.就拿定數等分來說



用途如下，求a





1.2.再比如起點終點半徑



2.裝逼神器cal

2.1Cal+輔助函數+捕捉模式，簡直無所不能,但裝逼略顯繁瑣，調用的時候要注意加 ’ （單引號）這個不講了，我們來點更高逼格的

2.2.再加上Auto LISP變量，舉例如下

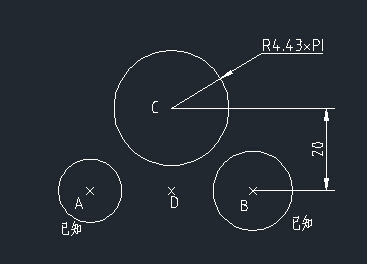

已知圓A，B，畫圓C，圓心在圓A，B的中點偏移20mm處，半徑為4.43π



步驟：cal-定義變量：R=4.43*Pi（Pi為圓周率）（用來定義半徑）

Cal-定義圓心：MDP=（Cen+Cen）/2-捕捉選擇圓A，B

Cal-定義偏移量：OFST=[0，20]

定義完成后開始做圖，輸入C

找圓心‘cal-MDP+OFST

2.3.我們繼續裝逼，在加上函數，我個人覺得dist(P1,P2),mee,pld,rad，ang等幾個函數還是有用的，就拿獲取半徑函數rad舉例吧！

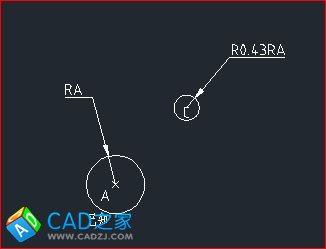

圓A已知，過C點，畫圓C，半徑為0.43XRA



步驟如下：

輸入C-選擇點C—‘cal—輸入表達式：0.43*rad—選擇圓A，確認即可

裝逼結束

最后說一個最最最最最最實用的命令F1，此處應該有掌聲！
