AutoCAD標注樣式的國標設置方法

文字樣式的設置：AutoCAD中應優先考慮*.shx即AutoCAD的專用字體（SHX字體），少使用Windows下的TrueType字體（TTF字體）。下圖是符合國標的文字樣式。

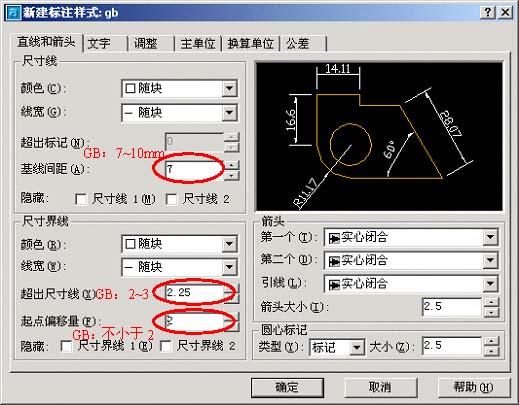

圖2

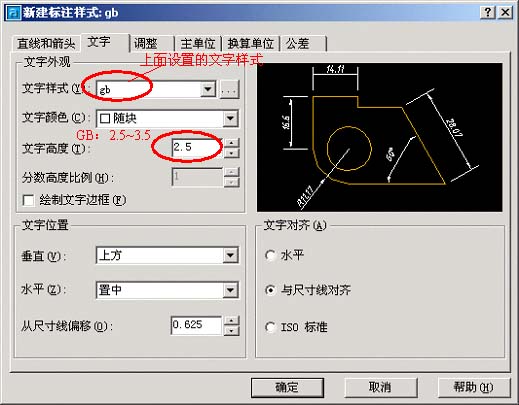

2，選擇尺寸文字樣式

圖3

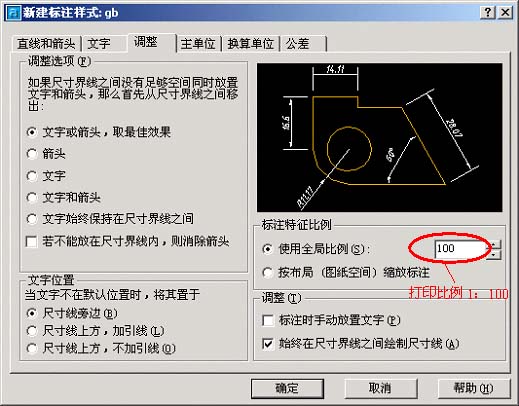

CAD設計論壇3，考慮標注比例因子
比例因子DIMSCALE取比例的倒數，如出圖比例為1：50，DIMSCALE=50；如出圖比例為1：100，DIMSCALE=100……，這是在模型空間出圖的情況。如果利用布局，則選擇“按布局（圖紙空間）縮放標注”，不必指定DIMSCALE的值。CAD之家 m.super-win.com.cn

圖4

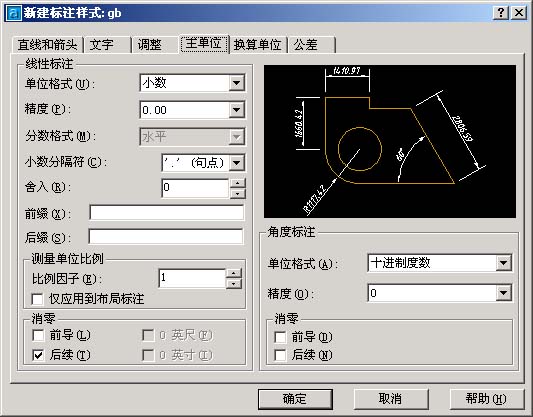

4，單位可以是缺省值

圖5
5，公共參數設置完畢，點擊“確定”，返回上一級對話框，看到新建的gb樣式。 B

圖6
第二步：分別設置各子樣式（6~14）：線性標注、直徑標注、半徑標注、角度標注 Q b7q2U.R ~ O
6，設置線性尺性標子樣式

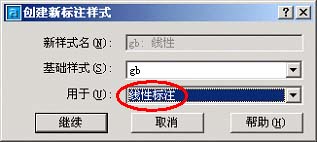

緊接5繼續“新建”，在“用于”下選擇“線性標注”。

圖7
7，點擊“繼續”，為線性標注設置參數。
c y
對于建筑圖，只需修改箭頭為建筑標記，同時將箭頭大小的值改小一些。此處的值為斜線的水平投影長度，國標要求斜線長2~3mm。
t
其他所有參數均按公共參數設置，如果為機械圖，箭頭及其大小也不必改。

圖87
8，點擊確定，看到gb樣式下的線性標注子樣式。

圖9
