室內篇

做好PS彩色平面圖的第一步，是養成良好的CAD圖的做圖習慣。至于做圖規范，這里就不多說了，我說的習慣，就是在CAD圖做圖過程中，要善于分好圖層，不同性質的物體最好歸好圖層，這樣CAD圖就不會凌亂，也減少文件大小（接下來會看到圖層歸類后是如何方便了），同時盡可能將CAD的圖面整理好，線和線的交接要閉合，不出現空隙，這樣會影響你填充的面域。

請大家留意我的CAD圖層設置與分布

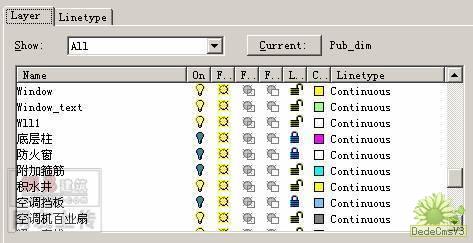

這個是圖層的分布，CAD圖做到分層合理，就方便以后的操作

我們以一個會所的平面圖為例子

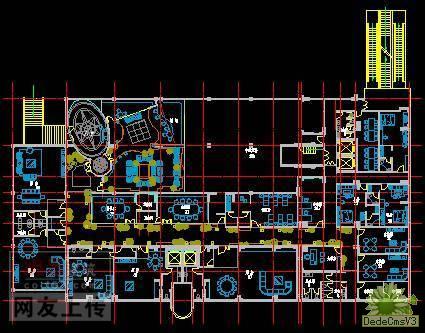

眼前是一個會所的平面圖，我們去掉了尺寸的顯示以及其他彩色平面圖不用標注的東西

把其他圖層都給關了，這樣，一個平面的輪廓就出來了

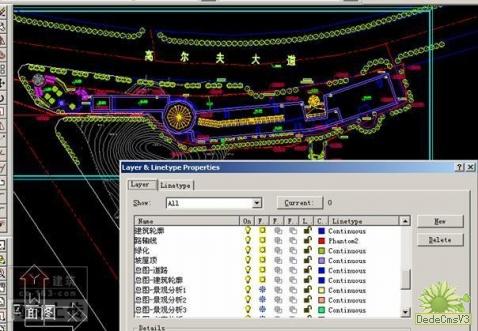

設定打印窗口的標記（如下圖，紅色虛線框是到時框選窗口的大?。?，利用圖層開關功能將需要的分開幾層進行虛擬打印，輸出圖象到PS中進行編輯。具體的打印項目由實際情況決定。在這個例子中，我們要輸出的內容如下：

1）墻體以及剪力墻、柱子、門窗

2）家具和潔具

3）地面鋪裝

4）室內綠化層以及其他

5）文字標注層

切記，要在同一大小的窗口標記下虛擬打印

輸出一張家具的CAD圖和一張沒有家具的CAD圖，在PS中打開。利用拖拽功能將幾個圖層重疊在一個圖里，產生了若干個圖層，并將圖層進行命名，方便以后的編輯。

在這里向大家介紹一個比較快捷的圖象批處理方法。

打開了PS后，按 ALT+F9 調出“動作”面板，以一張JPG的彩色線框圖為例子，在動作面板里

然后可以錄制你的每一步操作。

對于彩色平面圖來說，我們處理由CAD輸出的圖紙的流程比較簡單，

1） 假如圖象是TIFF索引顏色模式的圖象，就在圖象菜單里將圖象模式轉換成RGB顏色模式，

2） 去色處理

3） 自動對比度

4） 菜單——選擇——顏色范圍——點選白色部分刪除

5） 保存圖象為PSD格式文件

然后按蘭色方塊，結束錄制。

接下來就可以對CAD虛擬打印的圖紙進行批量的重復處理，這樣會大大節省我們重復操作的時間

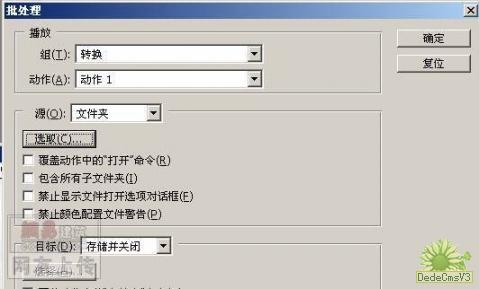

1） 菜單——文件——自動——批處理

#p#分頁標題#e#

選取你的已經轉換的CAD圖紙文件夾，然后下一步……之后的操作很簡單，自己會摸索的了

請大家留意我的彩色平面圖的圖層結構

沒有家具的圖

有家具的圖

具體上色步驟：

先上鋪裝的顏色，選擇要表現的區域進行填充。如果填充時候沒有紋理要求的畫，相信油漆筒大家都會用了，但是如果有紋理要求，也希望紋理的尺寸比例能符合我們場景中的環境的話，要進行以下操作：

在PS打開材質的文件，例如是木紋，雙擊放大鏡，以實際象素來顯示圖象，同時，要表現的平面圖也要用實際尺寸顯示。

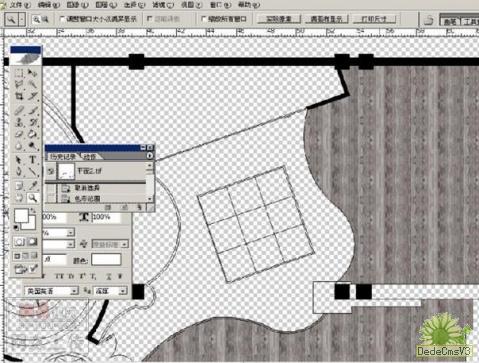

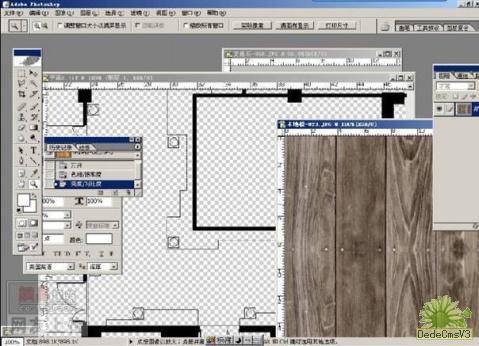

查看木紋的圖象大小，估計一下大概要縮放到什么尺寸就會符合場景效果，在這里，我是把木紋縮小到 100*100 像素，然后在 菜單——編輯——定義圖案，再定義該圖案為填充紋理

請仔細看看我面板的參數

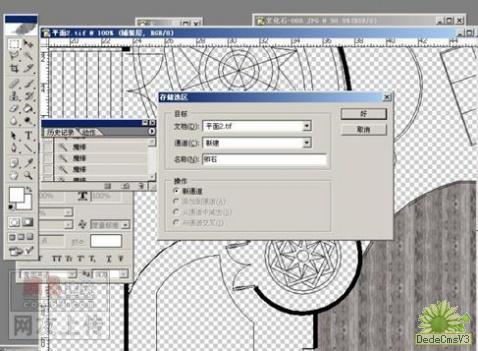

在填充其他比較復雜的圖案時候，需要善于保存一下當前的路徑，否則要重新選擇區域就比較麻煩

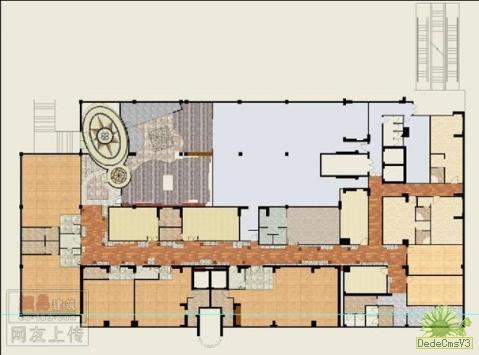

鋪裝基本完成的效果

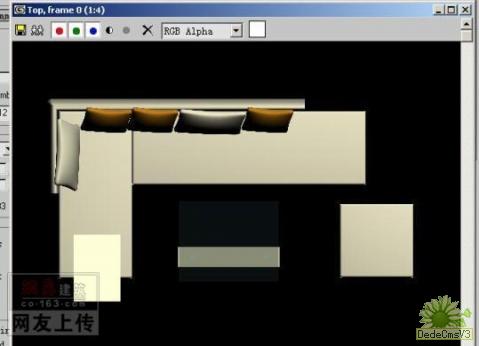

布置家具。通常有很多朋友會很頭痛要平面的家具圖庫，其實來源很簡單，只需要在3DMAX里面將家具的平面圖渲染一個TGA格式的圖就可以了，直接在PS里調用，自己想要什么樣的就什么樣的。

家具圖層打開的時候的效果

加上配景后的效果

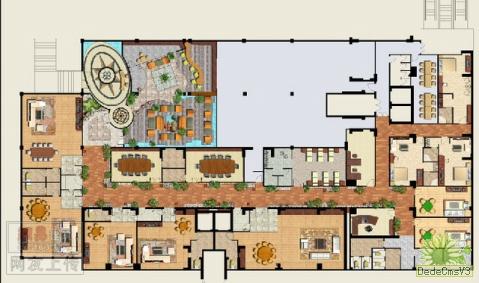

布置完家具的效果

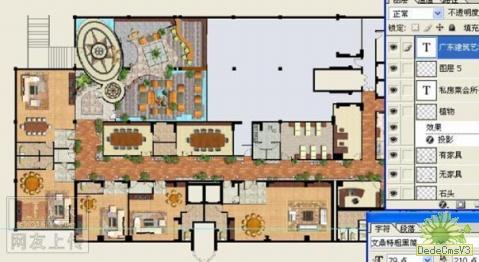

將所有鋪裝合并為一個圖層，將家具也合并于另外一個圖層，利用圖層效果選項，給家具設置陰影，這樣，一張室內的平面圖就基本做好了。 #p#分頁標題#e#

將打印好的文字圖層蓋在最上的圖層，就可以有文字說明，免得再在PS里面打字，浪費時間

彩色室內平面圖的基本流程就是這樣了。最后通過亮度以及對比度來調整整個圖的顏色以及飽和度，調出自己想要的效果，這里不再重復了

室外篇

室外彩色平面圖，多用于建筑規劃總平面圖、流線分析等圖，基本流程也是差不多，但是比室內多了很多內容。

在開始總圖前，也要進行CAD的圖紙整理

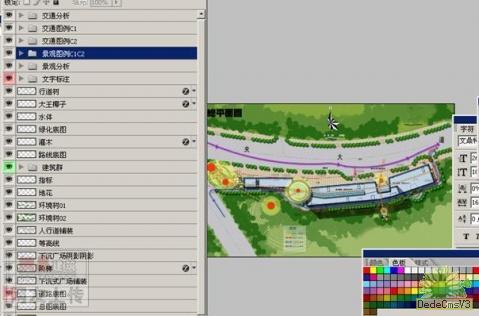

看看我的PS文件的圖層結構

第一步，圖層重疊，給好圖層名稱

我做彩色平面總圖是根據標書要求的內容來決定虛擬打印內容的

通常有總平面圖、設計意向圖、景觀分析圖、交通流線分析圖、功能分區圖等等，這些都是CAD圖層功能與PS圖曾功能密切相關的。

做總圖的時候，需要輸出的CAD圖紙內容有：

1. 用地紅線

2. 道路輪廓與地面鋪裝

3. 等高線

4. 建筑物輪廓

5. 植物（喬木、灌木以及綠籬等）

6. 水體

6. 文字標注

7. 總圖

輸出以后，利用我上面講過的批量處理工具，將所有CAD輸出的圖紙全部變成透明的PS格式圖層再結合為一個文件。

確定大的底色

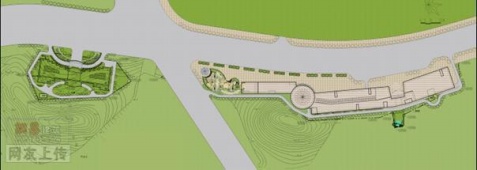

先將主要道路以及鋪裝完成，貼圖比例大小要控制好，方法見室內的介紹就可以了

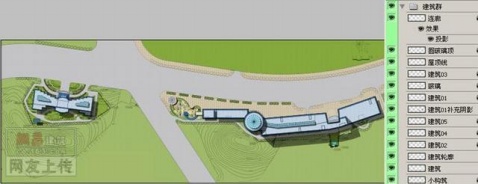

開始畫建筑物，注意，對于想表現有高差不一的建筑物，最好是利用投影關系來實現，高大的建筑物，投影面積最長，反之就小。所以，我們可以根據設計方案來確定什么位置占投影面積大，該建筑物就設定為獨立一個圖層，以后在圖層投影命令時候就可以單獨控制其大小深度的參數。我做了以下的分層，全部合并為建筑圖層組，便于編輯

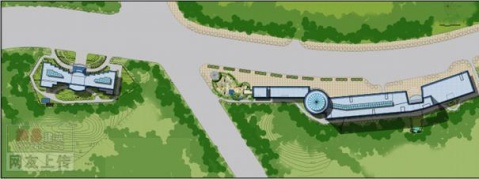

開始布置綠化，綠化從環境樹開始布置。分布疏密有致，要重點顯示建筑主體。一般可以布置兩層，第一層作為虛層，第二層作為實的放在上面，這樣看起來才有立體感。

#p#分頁標題#e#

布置行道樹以及喬木，盡量選用顏色比較鮮明的樹貼圖，比例要控制好，可以以CAD的綠化層為參照層。

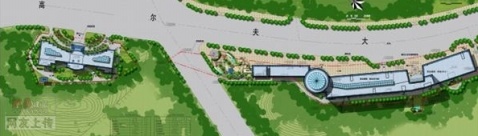

將文字層打開，就可以將總圖所需要說明的內容顯示出來，省了很多打字的活。要加指北針

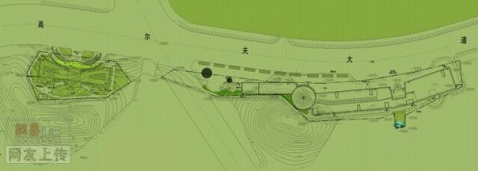

總圖做好了之后，可以另外為JPG格式，變成黑白圖，用來做分析圖的模板。

最后，總圖合并圖層以后，就可以總體將顏色調整鮮明一點，這樣，PS總平面圖就是這樣畫出來的了。
