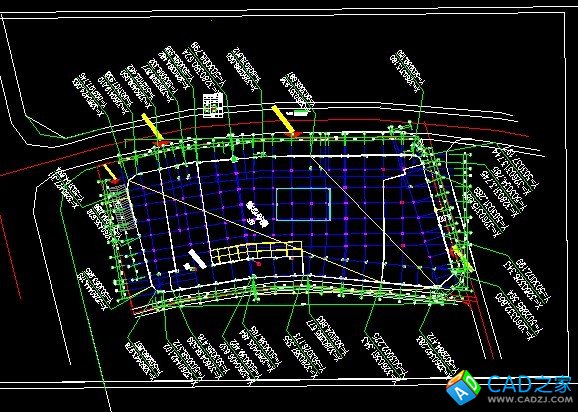

昨天晚上，一同事拿一張總定位圖讓我看一個定位情況。。      先看個圖紙，這是一個工程的現場坐標定位圖。一個工程開工之前，必須先進行坐標定位。再根據這些絕對坐標，現場放線定位。。記得以前剛實習的時候，師傅放線用個牛B的計算器在那里計算坐標。感覺挺復雜的。現在有了更方便的做法，（基于現在的施工圖紙電子版一般都是1：1按實畫的），直接把圖中的坐標直接定位到電子版圖紙的坐標當中，那樣以后定點就直接在圖紙上可以量出任何點的坐標，不再需要計算了，省事！一般情況下，對好兩個點的坐標后，整張圖紙坐標都對好了。。。

可是昨天晚上剛拿到這張圖的時候，明明兩點坐標對好了，可是其它點的坐標一個都沒對上。。傷腦筋。。于是就有了，難道兩個點還定不了一張圖嘛？于是沒的辦法，只好試著定三個點，終于發現，該死的。圖紙需要鏡像一下。這下明白了。。兩個點定位總平圖是不一定準的。有時候得以定位線來個鏡相才OK.。。。

經過這事，發現，腦子真的有些不行了。。為這么簡單一個事情，昨天搞了半個多小時。。。。還有一個事情。天正畫線命令以絕對坐標輸?shù)诙€(gè)點坐標失效。加了“@x,y”也不頂用。。不知道為什么。懶的管了。。直接用畫線也可以實線。。多費不了什么事情。。。

說一下定點步聚：

1、在圖紙中找盡量長的兩個有坐標的已知點，連線。（就定這兩個點。盡量長是為了減少誤差，當然現在的CAD做為矢量圖，在操作精準的情況下，長短是無所謂的，都是百分之百準確。可以理解為個人習慣吧。）

2、依據這兩個點的絕對坐標，用畫線命令，畫出這條線。。。必須絕對坐標完全符合才行，否則定點會出錯。（注意一個問題，我們的圖紙中的距離是以mm為單位的，而絕對坐標是以米為單位的。。，注意換算）

3、就是把整張圖，以圖中兩點連線完全合拍的，移動到畫出來的精確的那條線上。。這樣相當于兩個點就合上去了。是否需要以為條線為基準線鏡相，可以自己核對一下其它坐標點。（注，一般需要移動后，再加一個旋轉。這個旋轉命令以參照來旋轉最精確，以角度旋轉多少會出現誤差，再怎么CAD也只是精確到某個小數點。。）

施工現場坐標定位圖
