外部參照的概念有點抽象，下面用通俗的語言描述，請讀者不要挑剔用詞的專業性。本人從事CAD教學十幾年，倒是覺得：最好的老師就是用最通俗的語言講清一些難以琢磨的概念，使學生都能理解。至于描述的專業性，等到水平提高了再去自覺地進行規范。

一、外部參照的概念

1、假如你畫了一個主視圖，一個左視圖，都是你畫的，在一個dwg文件中，那就不存在外部參照的問題。理解這一點沒有問題吧。

2、假如你只畫主視圖，左視圖由他人畫，且保存為獨立的dwg文件。這時你在你的主視圖中使用外部參照，調用他畫好的左視圖，一道顯示在你的圖紙中。注意“調用”二字。

3、你每次打開你的主視圖，主視圖和左視圖都一道顯示，但左視圖不是你的圖形，調用而來，左視圖如果被他修改，你這里的顯示會自動更新，左視圖如果被他刪除，你這里就無法顯示，但提示左視圖的路徑。注意：你不能修改左視圖！

二、為什么要這樣做，也就是外部參照有什么作用

1、標準化

圖紙中有的內容是不變的，或統一變化。例如圖框，所有圖紙的圖框都是一樣的，這是可以用模板、塊的，但應用外部參照的話，你修改了圖框，圖紙的圖框會自動更新。

2、協同設計

畫上面的三視圖，一個人足矣。但如果畫很復雜的圖紙，需要一人畫一部分，大家協同，比如三個技術員畫三個部分，工程師用外部參照看他們畫的對錯和進度，就很方便。工程師處顯示的是三個圖，而每個技術員只管一個圖。外部參照為協同設計提供了方便，不然的話，三個人要把圖一道拿到工程師那里去。

3、切實理解塊和外部參照的區別

如果一個小圖形在大圖紙中反復出現，比如建筑平面圖中的門窗，這時你先畫好門窗，做成塊，在畫大圖時用“插入塊”把事先做好的門窗塊插進來，避免重復畫小圖，但塊插入后就成了大圖的一部分，隨著大圖一道保存，塊是被插入的，不是調用，而外部參照是調用而不是插進來。

三、一步步跟我做外部參照

1、畫一個主視圖，保存為01.dwg；畫一個左視圖，保存為02.dwg，這就是二個人在各自畫圖，互不干涉。

2、在主視圖中使用外部參照。

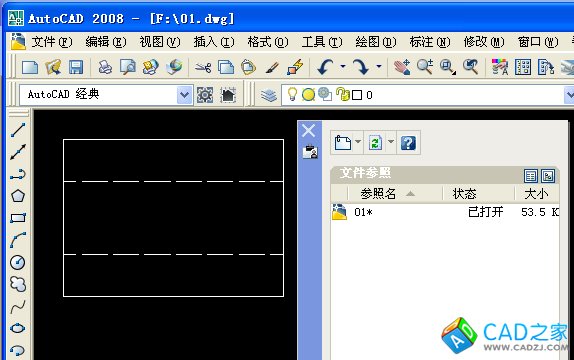

用“插入”/“外部參照”菜單命令，或XR命令打開外部參照管理器。

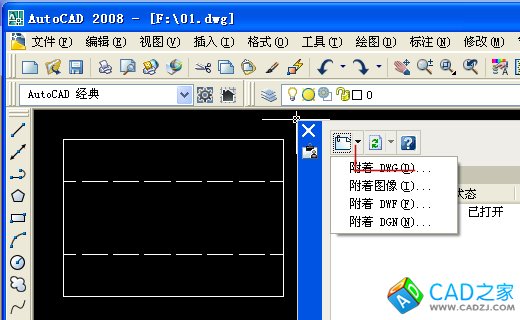

點擊“附著dwg”。

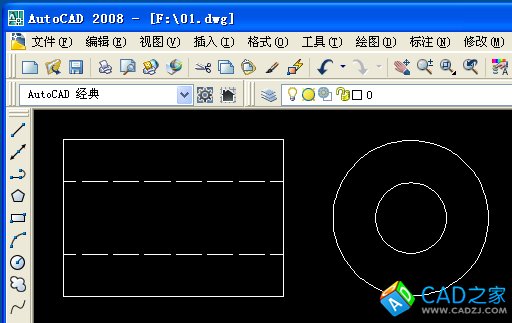

打開“選擇參照文件”，找到02.dwg，選擇“參照類型”為“附著型”，選擇“插入點”為“在屏幕上指定”，在左視圖的位置點擊，左視圖就附著在主視圖的右側。

其它就不要多說的了。到此應該會做的。

也可以直接用XA命令。
