一、打開實例1里創建并保存的文件“我的動態塊”，也可以新建一個文件。在空白處畫如圖的圖形，其中圓的半徑為5。

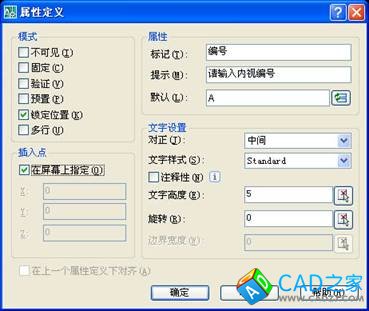

    二、操作菜單“繪圖”→“塊”→“定義屬性”，或者直接運行命令“attdef”，在“定義屬性”窗口里的“標記”內輸入“編號”，在“提示”內輸入“請輸入內視編號”，在“默認”內輸入“A”，“文字高度”用5，“對正”選“中間”，按“確定”關閉窗口。捕捉并點擊圓心，將屬性文字放在圓心上。




    三、運行block命令，在“塊定義”窗口的“名稱”里填入“內視”；點擊“拾取點”左旁的按鈕，“塊定義”窗口暫時隱去，捕捉并點擊圖形的圓心，窗口重新顯現；點擊“選擇對象”左旁的按鈕，“塊定義”窗口再次暫時隱去，選擇整個圖形后按回車鍵，窗口再次顯現；點選“轉換為塊”；點擊“確定”，關閉“塊定義”窗口。
    至此，創建了一個名叫“內視”的帶有屬性的普通“塊”。以下的步驟將此普通“塊”編輯成動態“塊”。

    四、選中這個“塊”圖形，敲鼠標右鍵，在快捷菜單里點擊“塊編輯器”，進入“塊編輯器”。
    如果“塊編寫選項板”沒有出現，點擊“塊編輯器”工具欄上“塊名稱”右旁的按鈕將它顯現出來。

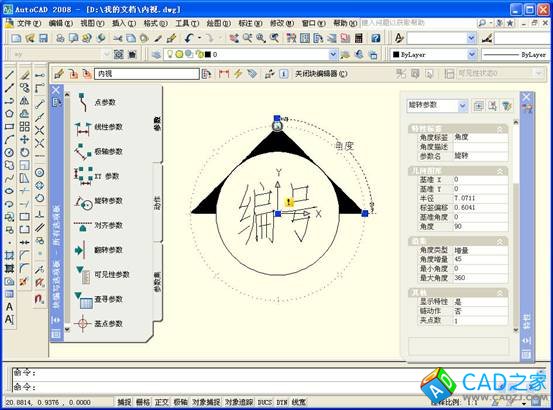

    在“塊編寫選項板”的“參數”選項卡里點擊“旋轉參數”，AutoCAD底部的命令窗口提示“指定參數位置或 [名稱(N)/標簽(L)/說明(D)/選項板(P)]”，捕捉并點擊圓心；命令窗口又提示“指定參數半徑”，捕捉并點擊三角形頂點，命令窗口接著提示“指定默認旋轉角度或 [基準角度(B)] <0>”，輸入90并回車；命令窗口最后提示“指定標簽位置”，拖動鼠標在附近點擊。
    如果AutoCAD的“特性選項板”沒有顯現在桌面，按Ctrl+1，將其顯現。
    點擊文字“角度”將“旋轉參數”選中，在“特性面板”里的“值集”下的“角度類型”選為“增量”，“角度增量”里輸入“45”。




    五、在“塊編寫選項板”的“動作”選項卡里點擊“翻轉動作”，AutoCAD底部的命令窗口提示“選擇參數”，點擊圖上的文字“角度”；命令窗口接著提示“選擇對象”，依次點擊圖形上三角形的每條邊線及充填后回車；命令窗口又提示“指定動作位置或 [基點類型(B)]”，拖動鼠標在附近空白處點擊。
    點擊“關閉塊編輯器”，在彈出的對話框里點擊“是”，退出“塊編輯器”。
    一定記得保存文件。
    至此，動態塊創建完成，下面的步驟是將創建好的動態“塊”放置到AutoCAD的工具選項板里。

    六、按Ctrl+3鍵，打開“工具選項板”，用鼠標將創建好的動態“塊”圖形拖到“我的工具”選項板里。（如果沒有這個選項板，就在工具選項板的狀態欄上右擊鼠標，在快捷菜單里點擊“新建選項板”，并將新建的選項板命名成“我的工具”。）
    新建一個圖紙文件，點擊工具選項板里的這個 “內視”工具，命令提示行里顯示“指定插入點或 [基點(B)/比例(S)/X/Y/Z/旋轉(R)]”，在圖紙上要插入的地方點擊一下，該內視符就插入到圖紙上并彈出“編輯屬性”窗口，在此窗口輸入編號比如“B”后點擊“確定”，關閉窗口。
    點擊圖紙上的這個內視符，會出現一個圓點，拖動這個圓點，三角形是否可以旋轉？
