作者：朱錚南

提醒：如果你還沒有熟練掌握AutoCAD的平面制圖技巧，請不要閱讀本文。

聲明：本實例必須用2007以上版本才能完成繪制。

本文要點：用放樣方法建立三維實體，多個用戶坐標系的使用技巧。

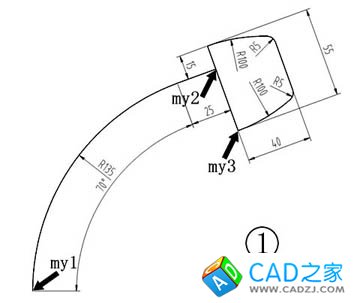

  第一步，按圖1尺寸畫圖形。其中右上角的封閉圖形是用來旋轉形成噴頭的，先將它轉換成面域或封閉的連續多段線，剩下的那段直線和弧是用來生成噴頭把柄的，也要先將它們轉換成多段線。

    第二步，操作菜單“工具”→“新建UCS” →“原點”，命令行窗口提示“指定新原點：”，捕捉并點擊圖1中箭頭所指的“my1”點。操作菜單“工具”→“命名UCS”，在“命名UCS”選項卡上右擊“未命名”，在快捷菜單上點選“重命名”，將其改名為“my1” ，點擊“確定”按鈕，關閉對話框。
    操作菜單“工具”→“新建UCS” →“原點”，命令行窗口提示“指定新原點：”，捕捉并點擊圖1中箭頭所指的“my2”點。操作菜單“工具”→“新建UCS” →“Z”，命令行窗口提示“指定繞 Z 軸的旋轉角度：”，鍵入“20”并回車。操作菜單“工具”→“命名UCS”，在“命名UCS”選項卡上右擊“未命名”，在快捷菜單上點選“重命名”，將其改名為“my2” ，點擊“確定”按鈕，關閉對話框。
    操作菜單“工具”→“新建UCS” →“原點”，命令行窗口提示“指定新原點：”，捕捉并點擊圖1中箭頭所指的“my3”點。操作菜單“工具”→“命名UCS”，在“命名UCS”選項卡上右擊“未命名”，在快捷菜單上點選“重命名”，將其改名為“my3” ，點擊“確定”按鈕，關閉對話框。
    第三步，操作菜單“工具”→“命名UCS”，在“正交UCS”選項卡上的“相對于”下拉列表里選擇“my1”，點擊“確定”按鈕，關閉對話框。操作菜單“視圖”→“三維視圖”→“主視”。
    第四步，以“0,0,0”點為圓心，畫三個同心圓，半徑分別為6、12、15。
    第五步，操作菜單“繪圖”→“建模”→“拉伸”，命令行窗口提示“選擇要拉伸的對象：”，點選半徑為6的圓接著右擊鼠標；命令行窗口接著提示“指定拉伸的高度或 [方向(D)/路徑(P)/傾斜角(T)]：”，鍵入“35”并回車。
    操作菜單“繪圖”→“建模”→“拉伸”，命令行窗口提示“選擇要拉伸的對象：”，點選半徑為12的圓接著右擊鼠標；命令行窗口接著提示“指定拉伸的高度或 [方向(D)/路徑(P)/傾斜角(T)]：”，鍵入“t”并回車；命令行窗口又提示“指定拉伸的傾斜角度：”，鍵入“2”并回車；命令行窗口又接著提示“指定拉伸的高度或 [方向(D)/路徑(P)/傾斜角(T)]：”，鍵入“30”并回車。
    第六步，操作菜單“工具”→“命名UCS”，在“正交UCS”選項卡上的“相對于”下拉列表里選擇“my2”，點擊“確定”按鈕，關閉對話框。操作菜單“視圖”→“三維視圖”→“左視”。
    第七步，操作菜單“繪圖”→“橢圓”→“中心點”，命令行窗口提示“指定橢圓的中心點”，鍵入“0,0”并回車；命令行窗口提示“指定軸的端點：”，鍵入“0,22.5”并回車；命令行窗口提示“指定另一條半軸長度或 [旋轉(R)]：”，鍵入“15”并回車。
    第八步，操作菜單“繪圖”→“建模”→“放樣”，命令行窗口提示“按放樣次序選擇橫截面：”，點選剛畫好的橢圓和在第四步里畫好的半徑為15的圓后右擊鼠標；命令行窗口接著提示“輸入選項 [導向(G)/路徑(P)/僅橫截面(C)]：”，鍵入“p”并回車；命令行窗口又提示“選擇路徑曲線：”，點擊弧線和直線組成的多段線（在這視圖里看起來像直線）。噴頭的把柄就形成了，下端的截面是圓，沿著弧線和直線組成的多段線逐漸變成了橢圓。
    第九步，操作菜單“工具”→“命名UCS”，在“正交UCS”選項卡上的“相對于”下拉列表里選擇“my1”，點擊“確定”按鈕，關閉對話框。操作菜單“視圖”→“三維視圖”→“俯視”。
    第十步，操作菜單“繪圖”→“建模”→“旋轉”，命令行窗口提示“選擇要旋轉的對象：”，點選右上角的封閉圖形接著右擊鼠標；命令行窗口接著提示“指定軸起點或根據以下選項之一定義軸 [對象(O)/X/Y/Z]：”，捕捉并點擊該圖形的左上角；命令行窗口又提示“指定軸端點：”，捕捉并點擊該圖形的左下角；命令行窗口又提示“指定旋轉角度或 [起點角度(ST)] <360>：”，直接回車，噴頭的外形形成了，見圖2。

    第十一步，操作菜單“修改”→“實體編輯”→“差集”，命令行窗口提示“選擇要從中減去的實體或面域…選擇對象：”，在把柄下端的帶斜度的圓柱體上點擊一下并接著右擊鼠標；命令行窗口接著提示“選擇要減去的實體或面域…選擇對象：”，點擊半徑為6mm的圓柱體并接著右擊鼠標，帶斜度的圓柱體中心被挖空了。
    操作菜單“修改”→“實體編輯”→“抽殼”，命令行窗口提示“選擇三維實體：”，點選把柄；命令行窗口接著提示“刪除面或 [放棄(U)/添加(A)/全部(ALL)]：”，鍵入“all”并回車；命令行窗口又提示““刪除面或 [放棄(U)/添加(A)/全部(ALL)]：”，鍵入“a”并回車；命令行窗口接下來提示“選擇面或 [放棄(U)/刪除(R)/全部(ALL)]：”，點擊把柄的外表面并回車；命令行窗口又提示“輸入抽殼偏移距離：”，鍵入“7.5”并回車三次，把柄中間就被挖空了。
    操作菜單“修改”→“實體編輯”→“抽殼”，命令行窗口提示“選擇三維實體：”，點選噴頭；命令行窗口接著提示“刪除面或 [放棄(U)/添加(A)/全部(ALL)]：”，直接回車；命令行窗口又提示“輸入抽殼偏移距離：”，鍵入“4”并回車三次，噴頭也被挖空了。
    第十二步，操作菜單“修改”→“實體編輯”→“并集”，依次點選噴頭、把柄和把柄下端的帶斜度的圓柱體后回車，三部分合并成一體。
    第十三步，操作菜單“修改”→“圓角”，命令行窗口提示“選擇第一個對象或 [放棄(U)/多段線(P)/半徑(R)/修剪(T)/多個(M)]：”，點選噴頭，命令行窗口又提示“輸入圓角半徑：”，鍵入“5”并回車，命令行窗口又提示“選擇邊或 [鏈(C)/半徑(R)]：”，鍵入“c”并回車；命令行窗口又提示“選擇邊鏈或 [邊(E)/半徑(R)]：”，在噴頭和把柄的交匯線上點擊一下，在此交匯處形成了圓角。
    將把柄中間那根弧線和直線組成的多段線刪除。至此，淋浴噴頭基本完成，如圖3。以后的步驟用來完成噴孔。

    第十四步，操作菜單“工具”→“命名UCS”，在“正交UCS”選項卡上的“相對于”下拉列表里選擇“my3”，點擊“確定”按鈕，關閉對話框。操作菜單“視圖”→“三維視圖”→“主視”，看到的是如圖4的視圖。

    第十五步，以0,0為圓心，以半徑0.75mm畫圓。操作菜單“繪圖”→“建模”→“拉伸”，將此圓拉伸成圓柱體，拉伸長度為-10。
    第十六步，操作菜單“視圖”→“三維視圖”→“俯視”。
    第十七步，操作菜單“修改”→“三維操作”→“三維陣列”，命令行窗口提示“選擇對象：”，點選第十五步拉伸成的圓柱體并接著右擊鼠標，命令行窗口又提示“輸入陣列類型 [矩形(R)/環形(P)]：”，鍵入“p”并回車，命令行窗口又提示“輸入陣列中的項目數目：”，鍵入“4”并回車；命令行窗口又提示“指定要填充的角度：”，鍵入“-20”并回車；命令行窗口又提示“旋轉陣列對象？ [是(Y)/否(N)]：”，鍵入“y”并回車；命令行窗口又提示“指定陣列的中心點：”，鍵入“0,100,0”并回車；命令行窗口又提示“指定旋轉軸上的第二點：”，鍵入“0,100,10”并回車，操作的結果如圖5。

    第十八步，操作菜單“視圖”→“三維視圖”→“主視”。
    第十九步，操作三次“三維陣列”，分別將圓柱體形成每圈36個、24個和12個，陣列的中心點為0,0,0，旋轉軸上的第二點為0,0,10。如圖6。

    第二十步，操作菜單“修改”→“實體編輯”→“差集”，從噴頭中將這些圓柱體減掉，噴孔就形成了。
    第二十一步，操作菜單“工具”→“命名UCS”，在“正交UCS”選項卡上的“相對于”下拉列表里選擇“my1”，點擊“確定”按鈕，關閉對話框。操作菜單“視圖”→“三維視圖”→“視點預置”，在“自X軸”文本框內填入“290”，在“自XY平面”文本框內填入“65”，點擊“確定”關閉對話框。操作菜單“視圖”→“視覺樣式”→“真實”，顯示的圖形如圖7。
