CAD圖紙調成黑白打印

方法一：
將圖紙的線條全部調成白色再進行打印。為了不影響原有文件，一般先復制一個圖框再進行調白，然后打印。操作步驟如下：
1、 選中要復制的圖框

點擊保存并關閉，打印出來的便是黑白圖紙。

2、 選定以后的圖框如下：



3、 然后鼠標左鍵點擊右上角的復制圖標：

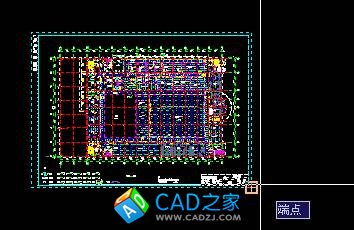

4、選擇基準點（一般都選擇圖框右下角）單擊鼠標左鍵。如圖：

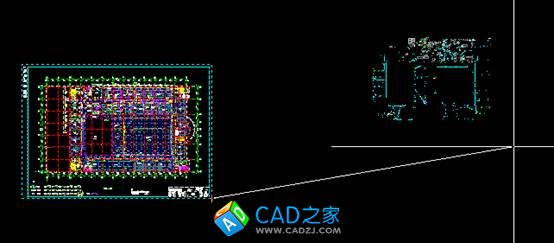

5、移動鼠標，選擇一個合適的位置放置復制的圖框。如圖：

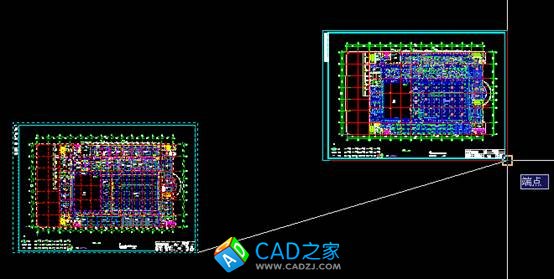

6、單擊鼠標左鍵確定。得到結果如圖：



7、按下ESC鍵，完成本次復制任務。
8、然后針對復制好的圖框進行操作，對其進行黑白處理。即將它的所有線條都定個白色的。
A、選定圖框，類似于步驟1、2；
B、選定以后找到右上角的如下圖所示工具欄：

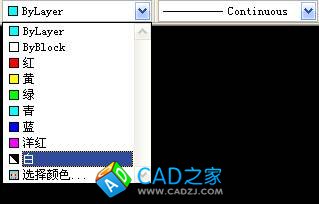

然后再進行下圖所示操作：

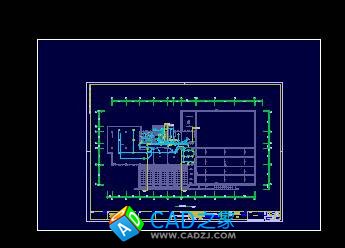

得到效果圖如下：



這樣，任務完成，打印出來就是黑白的了。


方法二：
通過打印設置來完成黑白打印。分解步驟如下：

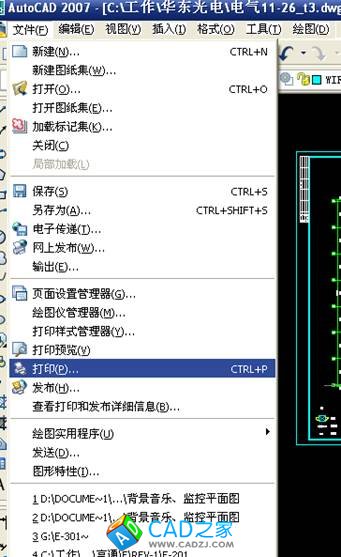

1、進入打印界面，如圖：

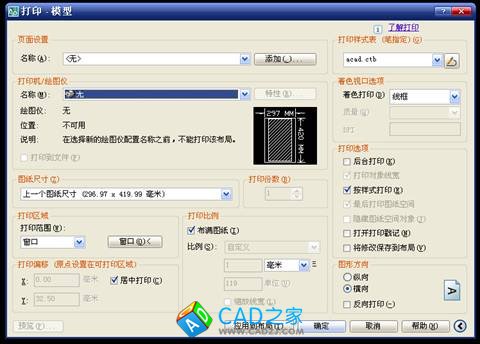

2、選定要打印的區域或圖框之后進行如下操作：

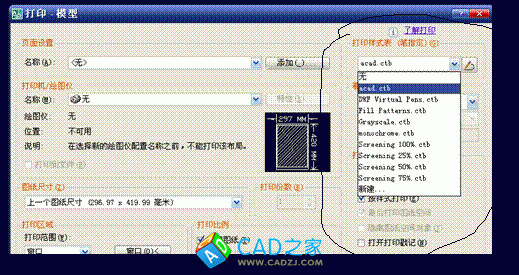

打印樣式表里選擇acad.ctb樣式，如圖：

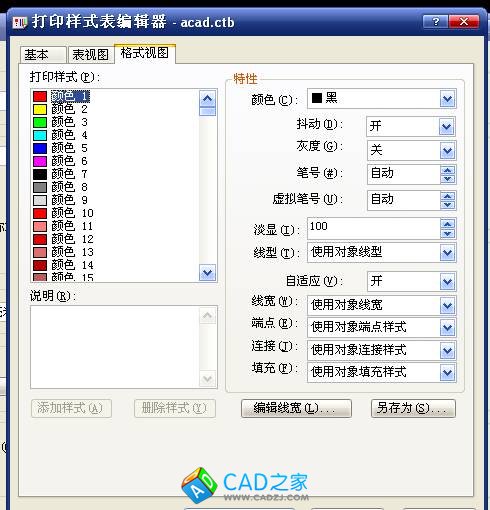

點擊旁邊的圖標#p#分頁標題#e#，得到界面如下圖：




在顏色欄選擇黑色，如下：

點擊保存并關閉，打印出來的便是黑白圖紙。
