CAD發展至今，其功能不斷完善，但是并不是每個人都對這個軟件很熟悉。
在這里講解一下如何用CAD畫組立說明書，即生成三維模型的立體投影。
這個方法比較適合曲線較多的家具，另外還需要你具有一定的建模知識。這里舉例的是一個簡單的床頭柜，真實的工作中，我絕對不會用這個方法的，方型的產品直接在等軸測模式下畫起來更為方便快捷。
希望給不會使用此功能的朋友帶來一點幫助。
在這個教程里面呢，只是例舉了畫組立說明書的一個功能，但是，如果您細心，可以發現這個方法能夠做更常規的工作。
這里就不多數，留著您自己思考吧，下面讓我們開始。

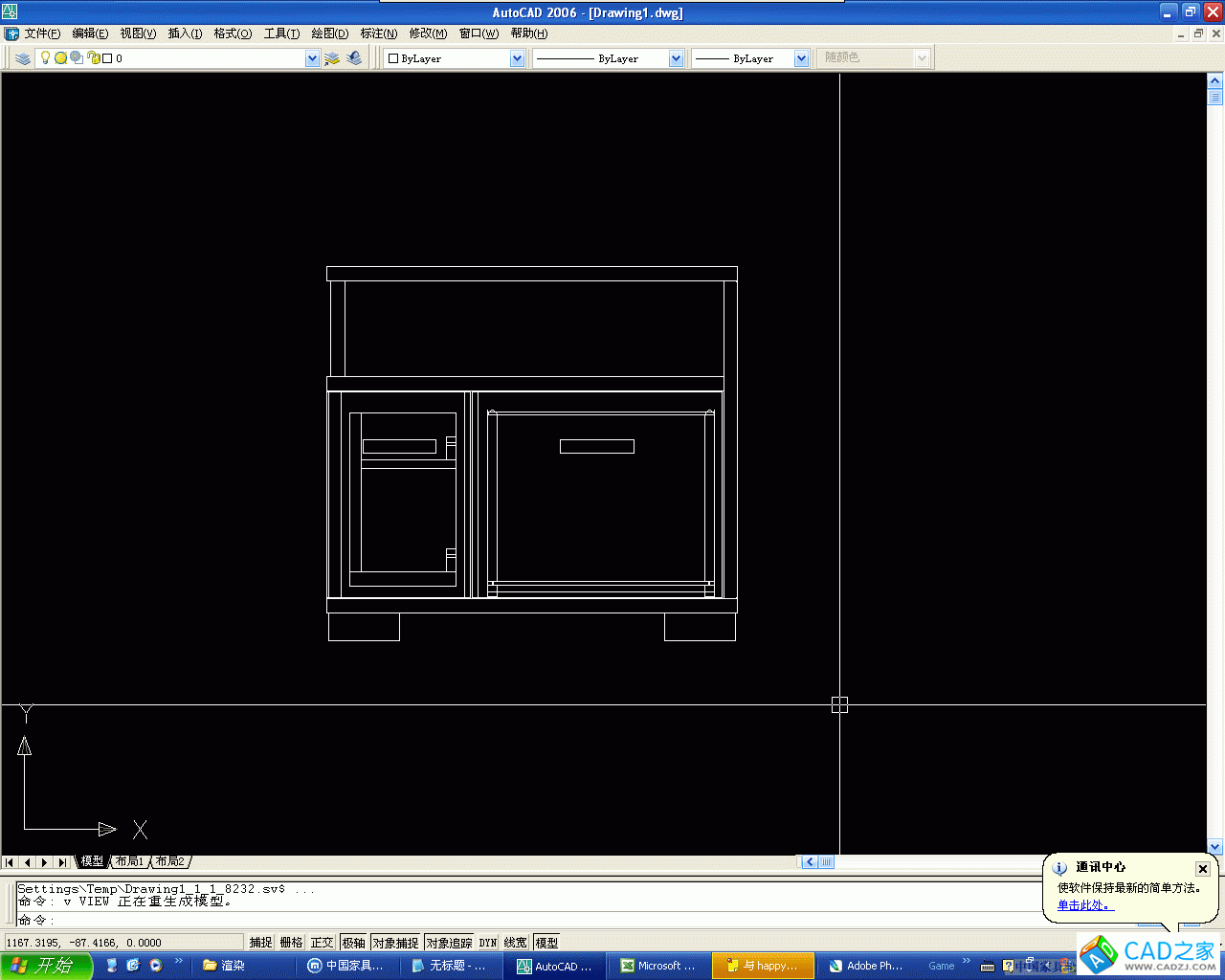

首先，我打開了一個床頭柜的圖紙

當然了。要事先建好模型哦。
如果不是實體的模型，是沒有辦法做出來滴

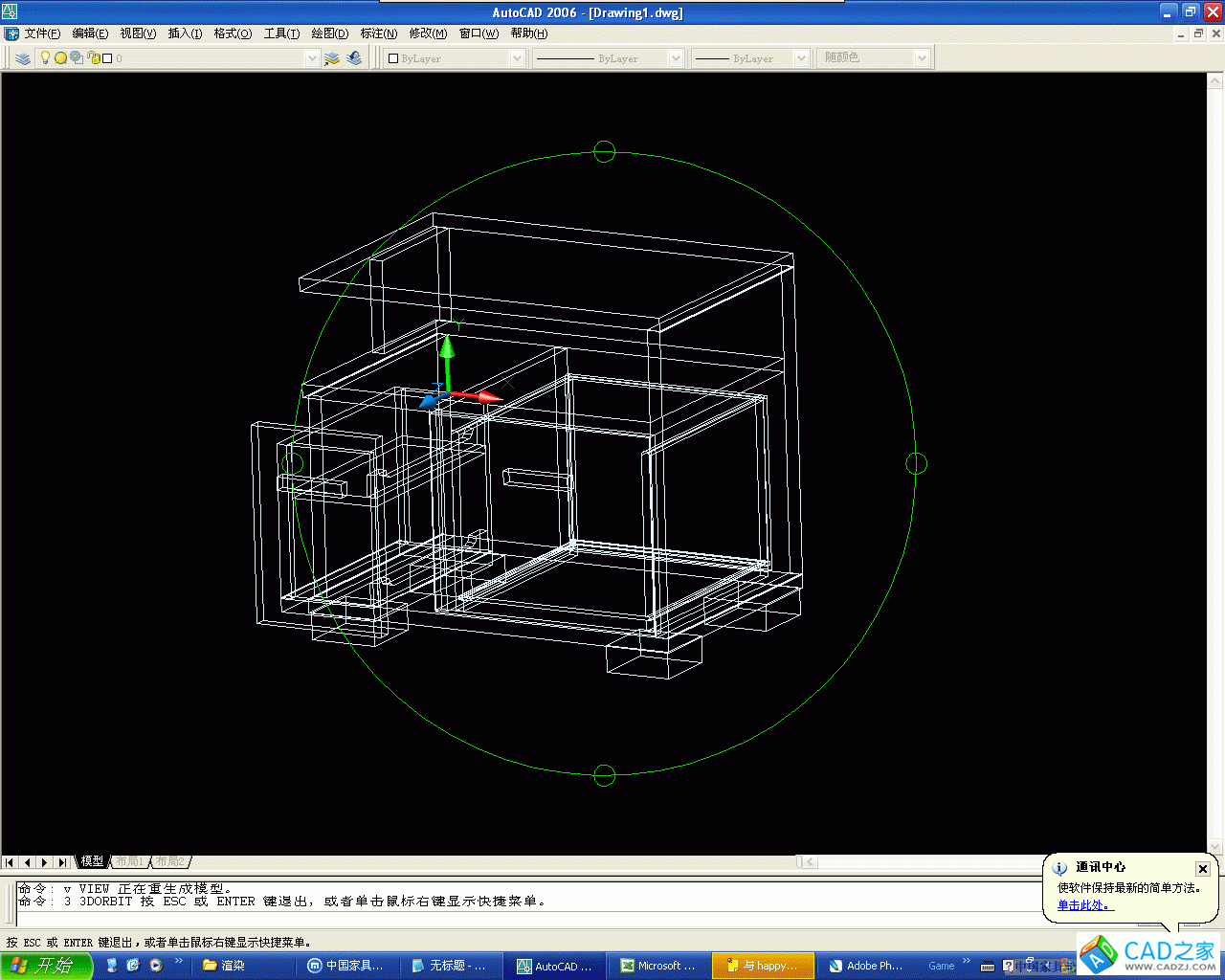

你看，3dorbit命令之后的效果

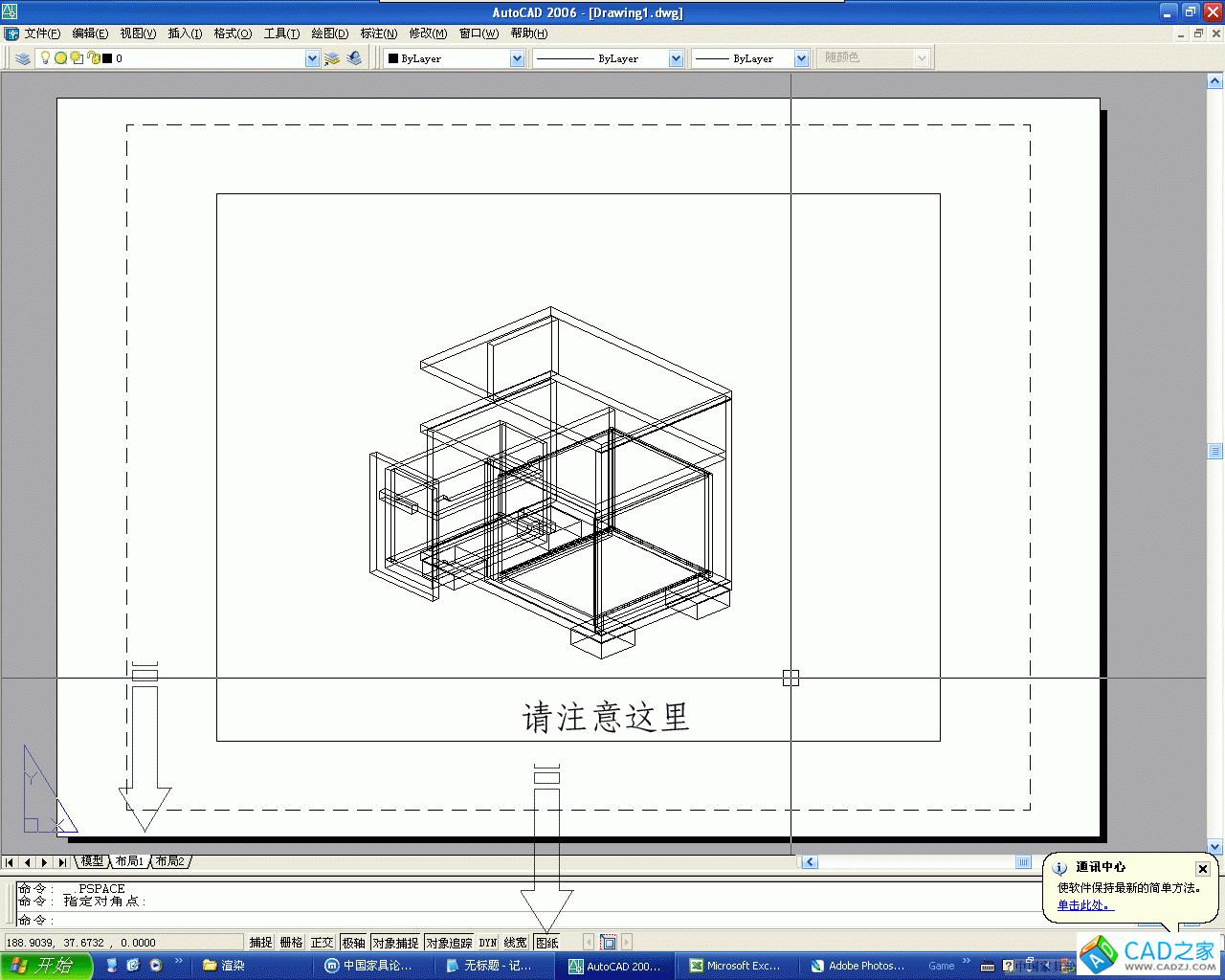

現在轉到【布局空間】
注意第二個箭頭所指的地方，將【圖紙】改為【模型】（左鍵點一下就行）

接下來你可以用命令【3dorbit】來調整模型到您需要的觀察角度
我這個呢。正好是45度的軸側視圖，做說明書這個角度剛剛好。

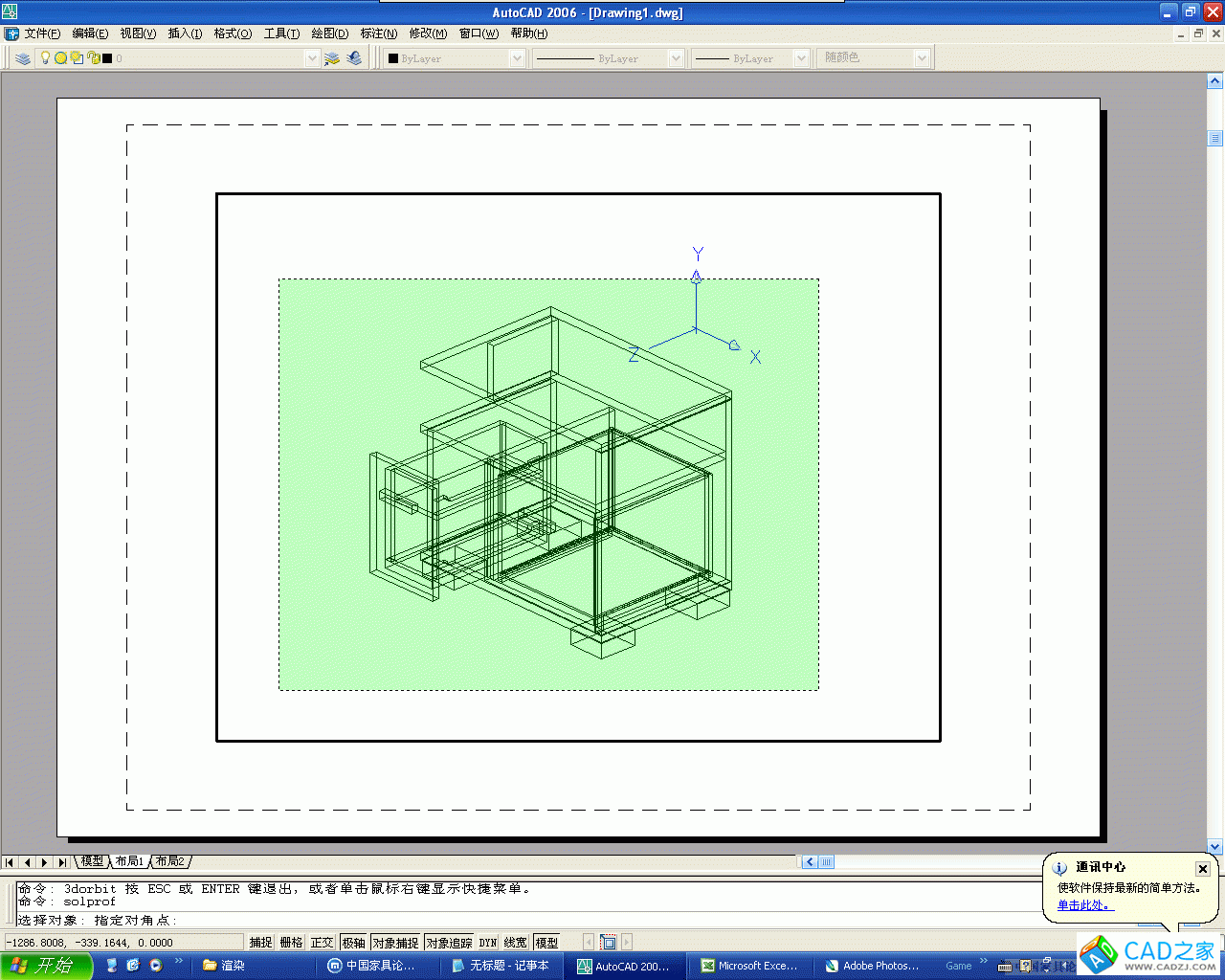

接下來我們用命令【solprof】，這是整個工作最關鍵的命令。
首先它提示你先選擇模型。這個時候你所選擇的部分才可以被投射到平面上。沒有選擇的則不做處理。
請注意：如果你的模型在【塊】里面，要先把塊打散才可以起作用。

下面讓我們轉回【圖紙空間】吧。
這個時候，我們發現已經生成了一個新的東東。
可是，誒，這個不像嘛，選擇看看，其實是兩個東西。
其實，這個是具備空間角度的。這時你需要使用【align】命令來把這兩個新圖形對齊到目前的平面試圖中。

讓我們把這兩個圖形分開來看看，其實，這是兩個塊，分別在不同的圖層中。
PH-14F圖層：右側的不可見線形部分
PV-14F圖層：左側的可見線形部分。
都是叫14F，只是姓嘛，一個姓PH，一個姓PV。我個人認為H是Hidden（隱藏的）的所寫，V是Visible（可見的）的所寫。
如果需要將不可見的線改為虛線，只要在圖層中設置一下就行了。

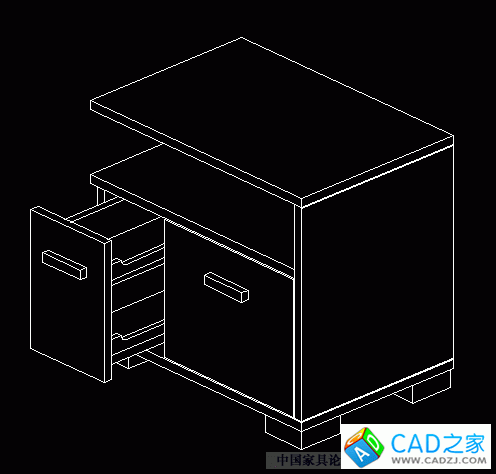

這樣做出來的立體圖是不是很漂亮？朋友們，不用再整天抱著相機去拍照描圖了。試試這個方法吧。
