PDM的有效實施和將近兩年的運行，使齊齊哈爾鐵路車輛(集團)有限責任公司（以下簡稱齊車集團）在管理方式上實現了根本性的轉變，大大縮短了產品設計周期，提高了產品設計質量，降低了產品研發和制造的成本，使企業在國內乃至國際市場的產品競爭力得到了明顯增強，帶來了可觀的經濟效益。

    實施過程

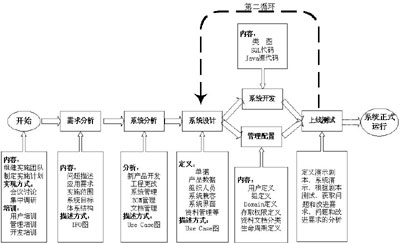

    齊車集團PDM系統是國家863/CIMS攻關項目“齊車集團鐵路貨車產品開發并行工程”的子項目。通過利用企業級PDM軟件Windchill，實現了齊車集團文檔管理、產品結構管理、配置管理、工作流程管理和應用系統的集成。通過利用科學的實施方法，達到了預期的效果，滿足了企業產品數據管理的需求。具體實施過程及實施中所采用的方法如圖1所示。

   體系結構

    齊車集團PDM系統體系結構如圖2所示，共分四層。底層是異構分布的計算機硬件環境、操作系統、網絡與通信協議、數據庫，包括PC/Windows、Sun/Solaris等硬件平臺與相應的操作系統。網絡環境主要是通過Intranet連接PDM實施所涉及的各主要部門，實現各種信息的交換。數據庫層使用對象關系數據庫Oracle8.x作為數據存儲的核心。

   第二層是Windchill基礎構架，也就是PDM集成框架層。Windchill基礎構架包括Web機制、數據處理邏輯、對象模型、基礎類庫、Windchill基本服務等，它為其上的PDM應用組件和應用系統提供了直接的應用支持。
    第三層是基于基礎構架的PDM應用組件，主要包括產品開發團隊管理、文檔管理、并行化產品開發工作流程管理、BOM視圖管理、產品結構配置管理等功能組件，客戶化工作主要就是對這些組件功能的應用和擴展。
    第四層是應用系統層，包括Pro/E等商用CAx/DFx軟件、Office等一般應用軟件，以及產品快速報價系統/并行工程協調系統/CAPP系統等自主開發的應用軟件。
    不同的應用需求需要不同級別的PDM系統。齊車集團PDM系統不僅高效管理企業的數據和過程，還起到整合企業內其他信息系統（如OA等）的作用，從而實現了企業信息系統集成框架的功能。

    主要功能

    PDM實施初期的客戶化工作是比較固定的，主要集中在與應用系統集成和產品結構配置管理以及BOM管理等較大的功能擴展上。隨著應用PDM系統的不斷深入，最終用戶會從企業文化、方便程度、自身習慣等方面提出大量的客戶化開發需求，因此，客戶化開發工作是大量的，而且貫穿整個實施過程。齊車集團PDM應用實施采用了兩個循環，也是為了最大限度地滿足最終用戶的需求，實現PDM系統和企業文化以及產品開發模式的完美結合，也只有這樣，才能有效地保證實施的質量和效果。

    1．文檔管理
    通過用戶、工作組、域、項目、角色、項目團隊定義等方式和手段反映出齊車集團的行政組織模式、技術組織層次和項目團隊組織模式，實現組織團隊及其權限管理，保證產品開發組織方式在PDM系統下的有效實現，做到在正確的時間、把正確的數據、按正確的方式、傳遞給正確的人。
    齊車集團PDM系統以鐵路貨車為基本單元組織數據，建立統一的產品數據主模型，把相關的技術文檔以及與新品設計相關的管理文檔等電子文檔統一集中管理。
    系統實現版本管理，以保證產品數據文檔的一致性，消除目前存在的不同部門間多個數據版本共存的現狀；實現狀態管理，狀態包括工作狀態、預發布狀態、發布狀態等。#p#分頁標題#e#
    在版本管理中，使用多級版本控制。通過文檔在Domain與Cabinet之間的檢入（checkin）、檢出(checkout)操作，實現小版本或臨時版本的管理和控制，通過Revise操作，實現大版本或正式版本的管理與控制。通過訪問控制規則、通知規則實現對文檔操作的安全性管理。
    PDM系統繼承了Windchill系統的標準文檔類WTDocument，并增加了文檔審核者、文檔標準化員、文檔審批領導等屬性，并新建了documentType枚舉類，定義了39種齊車集團的特定文檔。新建了safetyType枚舉類，定義了文檔保密的四個級別：一般、秘密、機密、絕密。
    此外，為方便各部門生成匯總表，增加了加工方法（區分冷/熱工藝零件）和分類屬性（標準件、鍛鑄件、通用件、緊固件、外購件、易耗件、探傷件）；為實現對存放在系統外部的紙質和介質文件的管理，增加了紙質/介質文件對象定義和目錄、存放地點、保存時間等相關屬性，增加了紙質文件借閱登記功能。對處于Release狀態的文檔，增加了系統管理員文檔分發和文檔借閱的登記功能。

    2．工作流和過程管理
    結合澳糧車的開發，系統定義了以新產品開發過程、審批發放流程、工程更改過程為核心的三個系列的工作流模板。此外，定義了如紙質文檔管理等其他工作流模板。
    此外，還對工作流管理相關工具進行了功能擴展，修改了工作流程定義工具，增加了活動屬性，修改了變更請求的屬性定義，增加了變更請求發出單位屬性，修改了變更通知的屬性定義等。

    3．產品結構和配置管理
    通過WindchillPro/IntralinkGateway將BOM和圖形、模型信息發到Windchill中。根據齊車集團的BOM需求進行客戶化工作，在原始EBOM的基礎上輸出給各部門的某一零部件或產品的多種BOM視圖，如根據零件屬性發放的標準件、鍛鑄件、通用件、緊固件、外購件、易耗件、探傷件等BOM，發放給快速報價系統的簡化EBOM和詳細報價的MBOM等。此外，在產品視圖模式下，可以自動生成某一零部件或產品的BOM表中性文件。

    4．應用系統的集成
    主要通過Windchill提供的Gateway、Info*Engine等工具實現應用工具的封裝和集成。對于Word等類似的文檔編輯工具、AutoCAD、Pro/Cast等分析模擬工具主要采用封裝的方式，PDM對它們的管理主要是文件級的管理，同時對必要的元數據信息進行管理。Pro/E和Windchill之間通過Intralink和IntrlinkGateway實現了較緊密的集成。
    對于自主開發的應用軟件，如產品報價系統/CAPP系統等利用Windchill提供的一組集成開發工具（InformationModeler）開發相應的接口，這些工具包括RationalRose、應用編程接口（API）庫、SymantecCafe集成開發環境等。

    實施效果

    PDM的實施使齊車集團在管理方式上實現了根本性的轉變，從以圖紙為主要介質的手工管理，變成了以電子倉庫為核心的集中式自動化管理，從以行政命令為主的流程管理，變成了以工作流為核心的自動化過程管理，PDM還把原有的“信息孤島”整合為一個完整的企業信息系統。
    此外，PDM的實施為產品開發團隊提供了快捷方便、高效友好的工作環境，使產品開發的相關人員從檢索、繪圖等重復性工作中解脫出來，更專注于產品設計；強制性規范化的管理提高了團隊成員之間的交流效率，并促進了團隊內部的協作。PDM的實施大大縮短了產品設計周期，提高了產品設計質量，增強了設計能力，取得了較為明顯的效果，并為齊車集團帶來了可觀的經濟效益。
