集中供熱系統采用微機控制，是節約能源、降低成本、提高企業效益的重要途徑。集中供熱遠程測控系統是在消化吸收國內外先進技術的基礎上研制成功的一套先進的微機遠程測控技術，具有測量精度高，測點覆蓋面積大，可靠性、穩定性好，操作簡便，自控程度高，功能強等特點，可以對集中供熱、換熱站，管網工況及用戶的溫度、壓力、流量及熱量等參數進行測量并集中監視。

    計算機監控是近年來廣泛采用的一門控制技術，采用這種技術進行自動監控，具有自動化程度高、穩定可靠等特點。計算機監控系統的信號傳輸有兩種形式，一種是采用有線電纜敷設形式。另一種是采用無線數字傳輸形式。由于熱力管網分布區域大、距離較遠，因此，現在，多采用無線數字傳輸形式傳輸信號。這種形式工作可靠、投入成本較少，運行費用低，可擴展性強，性價比較高。

    2、系統構成及工作原理

    2.1 系統構成

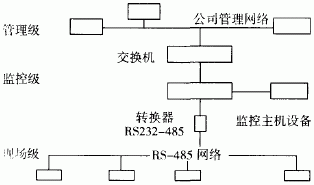

圖1 系統構成

    2.2 系統功能

    （1）Estar智能終端

    Estar智能終端的作用是完成數據的采集、量化以及現場顯示。具體為：

    ·接收0～10 mA或4～2OmA電流信號或脈沖信號、按照預定的標度轉換為需要的值；
    ·接收IX；12~24V電壓開關信號；
    ·鍵盤設定各參量量程；
    ·跳線器設定流量變送器的類型；
    ·RS485數字通訊接口；
    ·MODBUS RTU通信協議；
    ·時鐘顯示。

    （2）RS485網絡

    ·通過屏蔽雙絞線將所有的Estar智能終端連接起來。
    ·將采集的數據加入容錯碼，按照MODBUSRTU通信協議傳送。
    ·具有可設定的站點地址，作為檢測的識別，調整后站點號由EEPROM保存。

    （3）RS485轉換器

    ·將RS485信號轉換為RS232信號。
    ·通過串行口1與工控機連接，及時響應工控機的請求，將數據傳送給工控機。

    （4）模擬屏

    ·自帶CPU，通過串行口2與工控機的串行口相連接，接收工控機的數據信號。
    ·實時顯示各檢鋇4點的參數變化。
    ·漢字顯示標語口號。
    ·實時計算機時鐘顯示。
    ·安全工作日顯示。

    （5）工控機

    ·通過串行口1與RS485網絡連接，采集數據，發送控制命令。
    ·通過串行口2與模擬屏連接，控制模擬屏實時顯示各檢測點的溫度、壓力、流量等參數。
    ·顯示各種故障代碼。
    ·各檢測點參數實時屏幕顯示，具有棒條、表格顯示功能。
    ·歷史數據自動保護功能。
    ·歷史數據查閱、打印功能。
    ·通過以太網卡與局域網進行連接，實現數據共享。
    ·通過鍵盤及鼠標進行數據輸入、參數設定等。

    （6） 打印機

    ·自動定時打印日報表。
    ·手動打印歷史數據。

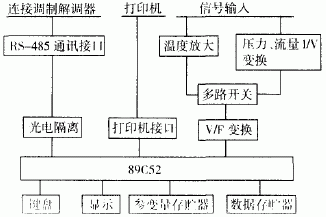

圖2 Estar智能終端的工作原理

    4、RS485網絡

    RS485網絡及監測點分布參考系統結構圖。

    5、工藝控制計算機

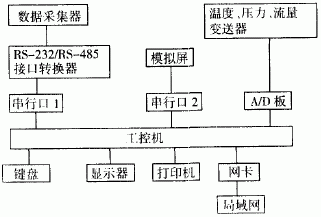

    整個監控系統的核心結構見圖3。

圖3 監控系統的核心結構

    (1) 通過RS485網絡給Estar智能終端發送命令，并采集其數據。
    (2) 通過A／D板，采集管線的溫度、壓力、流量運行參數。
    (3) 控制模擬顯示屏將各個參數進行實時顯示，并進行超限報警。
    (4) 控制打印機定時打印參數報表。
    (5) 控制鍵盤接受用戶命令。

    6、監控程序

    監控程序采用再WINDOWS操作系統下VB與VC編制。VC主要用來編寫串行口通訊以及A／D數據采集動態連接庫(DLL)，所編寫程序?qū)崟r性強、穩定性高。VB用來編寫人機界面以及數據庫操作，其特點是真正面向?qū)ο蟮恼Z言，編寫界面程序直觀、穩定、快捷、易于修改，其嵌入式數據庫功能強大，易于編程。

    整個監控程序，運行穩定可靠，界面美觀，操作簡便。并可提供局域網服務功能，以實現數據庫共享。

    7、系統特點

    (1) 整個系統采用模塊化結構，可組可分。各主要模塊均能獨立運行，不依賴于其他部分，便于安裝調試及部件更換。

    (2) 所采用的RS485網絡技術成熟、穩定可靠、安裝方便，并且運營費用很低。

    (3) 系統各個環節出現故障能及時在模擬屏上顯示出來，可以根據故障代碼判斷出故障原因，易于維護。
