外圓粗切循環 復合固定循環
時間:2011-04-16 09:38:53 來源:未知
在復合固定循環中，對零件的輪廓定義之后，即可完成從粗加工到精加工的全過程，使程序得到進一步簡化。
外圓粗切循環是一種復合固定循環。適用于外圓柱面需多次走刀才能完成的粗加工，如圖1所示。
編程格式：
G71 U(△d) R(e)
G71 P(ns) Q(nf) U(△u) W(△w) F(f) S(s) T(t)
式中：
△d-背吃刀量；
e--退刀量；
ns--精加工輪廓程序段中開始程序段的段號；
nf--精加工輪廓程序段中結束程序段的段號；
△u--X軸向精加工余量；
△w--Z軸向精加工余量；
f、s、t--F、S、T代碼。
注意：
1、ns→nf程序段中的F、S、T功能，即使被指定也對粗車循環無效。
2、零件輪廓必須符合X軸、Z軸方向同時單調增大或單調減少；X軸、Z軸方向非單調時，ns→nf程序段中第一條指令必須在X、Z向同時有運動。

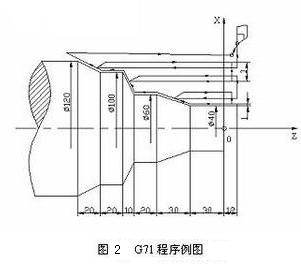

例：按圖2所示尺寸編寫外圓粗切循環加工程序。
N10 G50 X200 Z140 T0101
N20 G00 G42 X120 Z10 M08
N30 G96 S120
N40 G71 U2 R0.5
N50 G71 P60 Q120 U2 W2 F0.25
N60 G00 X40//ns
N70 G01 Z-30 F0.15
N80 X60 Z-60
N90 Z-80
N100 X100 Z-90
N110 Z-110
N120 X120 Z-130//nf
N130 G00 X125
N140 X200 Z140
N150 M02
