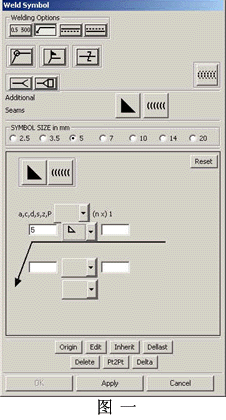

Insert->Weld Symbol 按Reset, 然后設置成如下圖一形式:

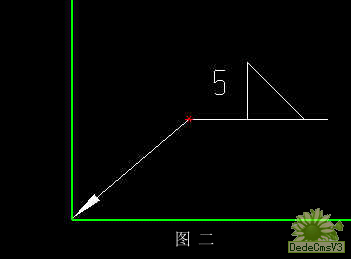

然后按Origin，選錨點１（Anchor point one,即箭頭處）和選錨點2（Anchor point two,即轉折處）產生如圖二符號：
按Cancel,再按下面三角形鍵.
選擇已畫焊接符號（Select Weld Symbol），再選擇焊接邊(Select Line/Edge)及焊接符號的方向(Select Seam start point)：
然后可按要求編輯焊接符號。
