在汽車覆蓋件模具3D結構設計中，涉及型面部分的處理和設計所用的時間占到整個設計周期的1/3以上，我們?cè)谠O(shè)計過程中通過不斷地摸索和總結，發現Siemens PLM軟件Die Design模塊應用在型面部分、修邊、翻邊鑲塊和廢料刀的3D設計中比較方便、簡單，大大縮短了設計周期。

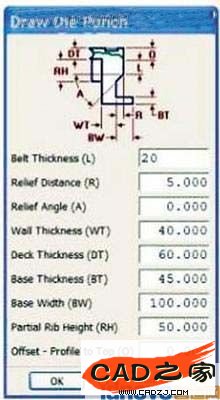

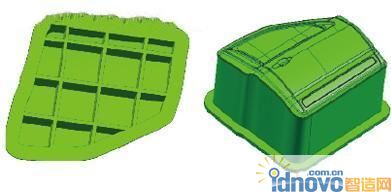

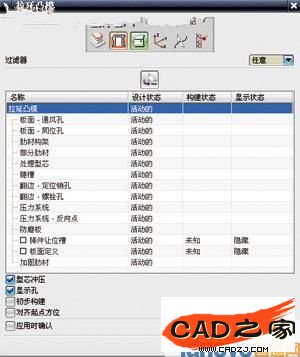

　　打開文件，在建模狀態下選擇沖模設計模塊中的拉延凸模工具，彈出圖1所示的拉延凸模設計菜單。根據菜單提示依次選擇凸模輪廓、底面基準、數模面以及坐標，并對相關參數進行設置(圖2);選擇筋板設置相關參數，按確認生成拉延凸模(圖3)。

     　需要注意的是，在生成拉延凸模輪廓的基礎上，運用基礎模塊對其他結構進行設計，在零件及結構沒有確定以前最好不要進行布爾運算和去除參數，以方便后期修改。

　　應用效果評價如下：

　　1. 運用Die Design模塊對型面部分進行設計，數模型面質量要求沒有用基礎模塊設計的要求高，大大節省了型面處理的時間，降低了設計難度。

　　2. 筋板的設計可一次完成，并且編輯簡單、方便。基礎模塊設計筋板需要先在型面模型上設計筋板的位置，再生成3D筋板進行布爾運算，編輯起來比較困難。運用Die Design模塊設計上、下模，壓料板時可一次完成筋板的設計，修改位置非常方便，可直接拖拽到理想的狀態。

　　3. 型面的設計和更改只需將型面部分進行替換，操作更簡便。用基礎模塊設計型面模型后，如果需要更改，需要將修改的實體部分剪切掉，再生成新的實體進行布爾運算。以往常會出現無法剪切或是不能進行布爾運算，甚至使相關的實體發生意想不到的變化，而Die Design模塊則解決了以上問題。

　　4. 結合基礎模塊的應用，使設計工作更得心應手。Die Design模塊在型面部分的設計占有優勢，但基礎模塊在非型面部分的設計中應用比較靈活，在實際工作中將兩個模塊結合起來應用可以使設計工作更得心應手。

　　Die Design模塊在修/翻邊鑲塊設計中的應用

　　本文以CAM下模修邊鑲塊為例說明Die Design模塊在設計中的應用。CAM上模修邊鑲塊和翻邊鑲塊的設計只是設置不同的參數，方法和步驟類似。

　　1.設計步驟

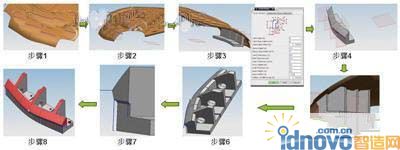

　　詳細分解設計步驟如圖4所示。

　　打開文件，設定CAM基準點和修邊線;作出修邊鑲塊的結合面、底面以及靠背面;設置修邊鑲塊的相關參數;裁剪修邊凸模，編輯底面和靠背面至合理位置;作加強和定位用的筋板;作出鑲塊結合面的空刀槽;做非標(大)倒角，合并實體，打出減輕孔;設計螺/銷釘孔，按標準更改加工的顏色。

　　2.應用技巧

　　(1)在設計之前將CAM基準點和片體放在不同的圖層，由于輔助面較多，方便在生成鑲塊時進行不同的選擇和最終對鑲塊型面的修剪。

　　(2)在生成鑲塊前，需提前將鑲塊的結合面和底面位置設計好，方便設置參數時進行選擇。

　　(3)參數設置時注意靠背面的方向是否和基準坐標方向一致，如果不一致則需將參數設置為負值。

　　(4)筋板的設置待位置調整合理后統一用型面進行剪切。

　　3.應用效果

　　(1)運用Die Design模塊對修/翻邊鑲塊進行設計，會自動根據切入量的設置生成一組修/翻邊鑲塊。基礎模塊需要一塊鑲塊一塊鑲塊地進行設計，鑲塊的型面部分需要根據切入量進行設計，作出補充面再對鑲塊進行修剪。運用Die Design模塊減少了設計型面部分的工作量，不但提高了設計質量，還大大提高了設計效率。

　　(2)鑲塊的編輯較基礎模塊更加容易簡單。用基礎模塊進行鑲塊修改時，需對鑲塊的結合面、靠背面、底面以及筋板和螺銷釘之一進行修改。用Die Design模塊可統一設置相關參數，一次完成相關部分的修改，操作更簡便。

　　Die Design模塊在廢料刀設計中的應用

　　廢料刀的型面設計難度較大，需要根據工藝數模和廢料刀的切入量對型面進行設計。Die Design模塊在設計中簡化了設計要求。

　　1.設計步驟

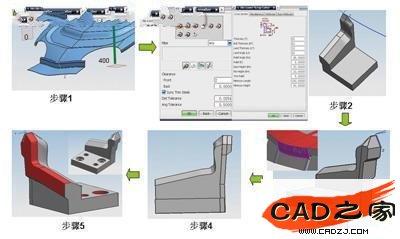

　　詳細設計步驟如圖5所示。

　　打開文件，做出刀口面和底面;設置相關參數，生成廢料刀初形;補全廢料刀，對空刀位置進行修剪;編輯刀口面和底面至合適位置;設計螺/銷釘孔，按標準更改加工的顏色。

　　2.應用技巧

　　(1)在設計之前作出大概的刀口面和底面位置，注意做刀口面時需確認刀口靠是否需要變角度才能滿足工作要求，這需要在刀口面中體現出來。

　　(2)補全廢料刀時，先抽取Trim Post上相關面并延伸一定長度，然后裁剪廢料刀實體，完成廢料刀型面的設計。

　　3.應用效果

　　運用Die Design模塊對廢料刀進行設計，簡化了廢料刀型面的設計要求，方便了廢料刀的編輯和修改，降低了設計難度，提高了設計效率。

　　結語

　　模具結構3D設計要拋棄先2D后3D的設計思維和流程，盡量采用參數化設計，工作部分與曲面相關的3D盡量用Die Design設計，整體模具結構采用基礎模塊和Die Design模塊相結合，使模塊的功能取長補短，以設計簡便快捷、更改操作簡單為原則來選擇模塊。通過對我們實際設計工時的統計，發現用Die Design模塊對相關型面部分進行設計可以平均縮短設計周期1/4，在提高設計質量的情況下，大大提高了設計效率。
