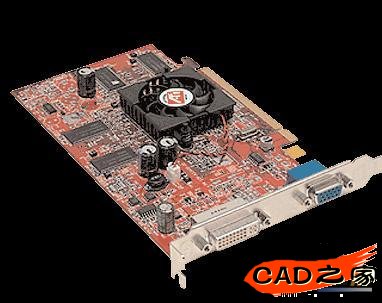

4.板載圖形卡的性能
    即便使用最快的計算機，圖形卡的性能不足也會導致刷新率過低，出現屏幕閃動的現象。為了在屏幕上顯示幾何體，目前的多數3D 應用程序都使用OpenGL（由SGI 開發）或DirectX?（由Microsoft 開發）。應用程序（例如CAD 程序）使用OpenGL 和DirectX 作為API，使用它們發出“調用”指令，從而顯示幾何體。

    標準和專業圖形卡都支持OpenGL 和DirectX；但是CAD 用戶需要的是專業圖形卡。這兩種圖形卡的主要區別在于驅動程序。專業圖形卡提供的受支持的命令比標準圖形卡要多，專業圖形卡會將命令的實際處理任務轉到卡上，從而釋放計算機的CPU 用于主要的計算任務。
    軟件供應商會測試每種專業圖形卡和驅動程序，以驗證哪些圖形卡和驅動程序能夠正確地與它們的軟件配合工作。這些測試會檢查諸如屏幕錯誤和雙顯示器支持之類的問題。在供應商的網站上，都會列出所支持的圖形卡和驅動程序。在購買3D 圖形卡和驅動程序時，請確保CAD 供應商已對其進行了認證。
    在選擇圖形卡時，需要考慮的兩個重要事項是其圖形處理單元(GPU) 以及所使用的軟件驅動程序。CPU 與圖形卡之間的總線也是一個重要的考慮因素。PCI Express總線為計算機提供了一條與圖形卡通信的雙向線路，因此增強了計算機圖形的外觀和處理速度。通過與CPU和系統內存之間的直接線路，PCI Express 使計算機能夠以更快速更有效地獲取呈現復雜圖形所需的信息。
    某些專業3D 圖形卡還提供優化的驅動程序，專門用于一些專業應用程序。您處理的設計類型是確定您需要哪種圖形卡的最好標準。如果是在3D CAD 系統中對很小的裝配體進行建模，只需一個能夠支持您的應用程序的高質量圖形卡即可。如果要使用曲面建模工具來創建諸如汽車車身之類的復雜表面，則需要一個高端圖形卡才能呈現所需的圖像質量。

    未來操作系統的變化將在計算能力方面賦予圖形卡越來越重要的地位。與在以前發布的Windows 中相比，隨著Microsoft 新操作系統（代號為“Longhorn”）的推出，GPU 將處理更多的計算任務，這使得圖形卡的質量越發關鍵。

5.硬盤： 多少硬盤空間才夠用？
    通過使用快速讀/ 寫的硬盤/ 控制器，您可以提高CAD軟件讀入計算機內存的速度。快速磁盤和控制器還可以優化數據的讀取和寫入，這使它們成為另一個重要的因素。硬盤類型、轉速和數據傳輸速率都會影響系統的整體性能。
    在確定所需的硬盤空間時，需要留出富裕的容量。計算出您在未來三年內所需的硬盤空間，然后在此基礎之上增加一倍。您需要這么做，而且硬盤越大，每MB 硬盤空間的成本就越低。另外，要經常查看CAD 工作站上的可用磁盤空間量。如果可用磁盤空間少于400 MB，則可能會導致性能問題。如果操作系統的磁盤空間很小或者沒有，則系統就會變得不穩定或者死機。
    應該定期檢查本地硬盤、CAD 系統備份目錄、Windows臨時目錄、Documents and Settings 目錄以及網絡驅動器上的可用磁盤空間。如果這些位置的可用空間不足，您有兩種選擇：增加更多的磁盤空間，或刪除文件和/ 或應用程序來釋放其他空間。
    硬盤碎片也會影響系統的性能。當文件在硬盤上分散存儲時就會出現這種情況，這將需要更多時間來訪問文件。如果磁盤上的碎片太多，系統將會執行多個迭代操作來整理磁盤碎片，從而使碎片數量達到可接受的水平。要防止產生碎片，請定期維護您的系統。

6.多顯示器
    顯示器市場中發生的一些重大變革對工程和CAD 行業很有好處。
    第一個變革是，圖形卡和現在的操作系統（例如Microsoft的Windows XP）已經支持雙顯示器，這極大地提高了使用3D CAD 軟件的工程師的生產效率。另一個變革是近幾年平板顯示器的價格在不斷下降。
    高端顯示器的分辨率更高，這使得使用3D CAD 軟件的工程師可以看到更為詳細的模型細節，以及更多的設計布局，因?yàn)楦蟮娘@示器可以提供更多的屏幕可視面積。另外，雙顯示器使工程師可以在一個屏幕上顯示模型，同時在另一個屏幕上執行命令。

7.與增值經銷商合作
    如今，增值經銷商(VAR) 在3D 實施中起著舉足輕重的作用。一個好的增值經銷商會為實施3D CAD 解決方案的客戶進行大量的調查工作，并全面幫助公司添加集成的第三方軟件工具以供使用。以前，增值經銷商的主要職責是銷售軟件；但是，它們的角色已經發生了變化?？蛻衄F(xiàn)在希望得到包括支持和專業技術在內的“增值”產品和服務。
    因此，增值經銷商的職能已不再是僅僅銷售現成的產品，它們?cè)谙蚩蛻籼峁┱捉鉀Q方案的過程中起著至關重要的作用。增值經銷商將參與3D 實施的各個方面：產品選擇、集成、培訓、實施支持和自動化。增值經銷商可以就硬件要求提出建議，并可以解決潛在的缺陷（例如網絡問題），進行文件管理以及處理舊制數據。
    “與過去相比，我們與客戶之間的關系遠遠超越了合作伙伴的概念，”Graphics Systems Corporation 的Setzer 說，“從許多方面來看，我們已經成為它們IT部門的分支機構，因?yàn)楝F(xiàn)在要將軟件問題與網絡問題和圖形卡問題區分開來變得越來越困難。因此，我們已經越來越多地參與到公司業務的其他領域中。另外，我們的3D 新技術培訓不僅包括工程師，也包括了IT 人員。”
