§10 概述

     本章中我們將學習如何在零件中建立圓角和倒角。同時，我們順便學習一下對整個零件的鏡象的操作，這樣，我們?cè)诮?duì)稱的零件時，便可以只建立其中一半，另一半采用鏡象的方式就可以了。

     圓角的分類：混合面圓角，等半徑圓角，變半徑圓角

     倒角的分類：角度-距離，距離-距離，頂點-倒角。

     我們首先建立一個零件，我們?cè)趯W(xué)習圓角以及倒角時，將利用這個零件進行。

     §10.1 建立簡單的撥摸斜度

     我們對已經建立好的零件，創建撥摸斜度。

     1、點擊拔模斜度按鈕：

     2、將零件的顯示為：等軸測狀態。

     3、選擇圖示的三個面作為拔模面：

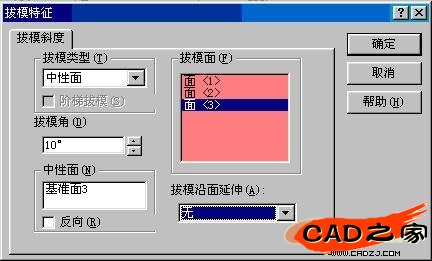

     4、選擇基準面3作為中性面，輸入拔模角：10，按確定。


     5、您作的拔模斜度對嗎？


     §10.2 建立混合面圓角

     點擊圓角按鈕。

     出現對話框，不要理會半徑的數值，圓角的類型選為：混合面，在圓角項目中，我們選FACE SET1作為第一組面的定義。FACE SET2作為第二組面的定義。


     點擊"高級面圓角"標簽，選中：設定圓角邊界線，并選擇上圖中的HODE LINE作為：包絡控制線，點擊確定。

     觀測一下，您作的的對嗎？注意，作為混合面圓角，有兩種確定半徑的方式：直接輸入半徑。或者以某一邊作為圓角的終止。我們上述的做法是第二中。對比一下：

     一邊作為圓角的終止

    直接輸入半徑R10


     §10.3 建立等半徑的圓角

     等半徑圓角是最簡單的圓角

     點擊圓角按鈕。


     選擇上圖所示5mm的邊，作為圓角的邊，半徑的值改成5mm,其他設置如圖。

     同樣的方法，分別做另兩邊的圓角。

     效果如圖


     §10.4 建立變半徑的圓角

     點擊圓角按鈕。

     分別選中上述的邊：（按住CTRL鍵）。

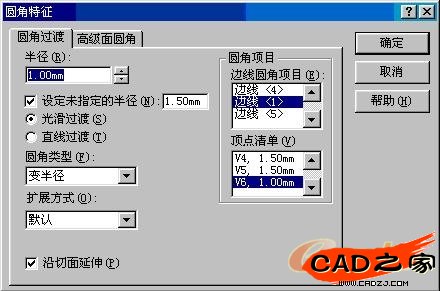

     在彈出的對話框中，選中圓角類型為：便半徑。

     分別按上圖所示尺寸給定各邊的半徑值。

     按確定。


     效果如圖

     §10.5 零件的鏡象

     好啦，下面，我們看一下這半個零件是如何變成整個的吧。

     選擇面：

     選擇菜單：插入-陣列/鏡象-鏡象所有。

     出現對話框，點確定。


     OK，比較EASY!

     §10.6 如何做倒角

     選中零件圓形底面的邊，點擊倒角按鈕：

     確定倒角的距離以及角度。點擊確定，


     倒角比較容易做，其他兩種倒角的方法，您自己實驗吧？
