§8 掃描特征概述

    掃描特征： 掃描通過沿著一條路徑移動輪廓（截面）來生成基體、凸臺、切除或曲面.

    相當于pro/e中的create -protrusion(cut)-sweep...

    遵循以下規則：

    ●對于基體或凸臺掃描特征輪廓必須是閉環的；
    ●對于曲面掃描特征則輪廓可以是閉環的也可以是開環的。
    ●路徑可以為開環的或閉環的。
    ●路徑可以是一張草圖中包含的一組草圖曲線、一條曲線或一組模型邊線。
    ●路徑的起點必須位于輪廓的基準面上。
    ●不論是截面、路徑或所形成的實體，都不能出現自相交叉的情況。

    必要條件：

    ●掃描路徑（草繪或實體上邊線）
    ●掃描截面。

    掃描有兩種類型：

    ●簡單掃描
    ●使用引導線的掃描：

    §8.1 繪制掃描特征的掃描路徑

    要建立一個掃描特征，我們首先應該建立一個路徑。

    在PLANE1上進行草繪。

    1、點擊視圖--臨時軸，注意：旋轉特征的中心線顯示出來了

    2、右鍵--直線，將光標移動到中心線附近，注意，光標變成了模樣，說明，此時所畫的直線在中心線上.

    3、

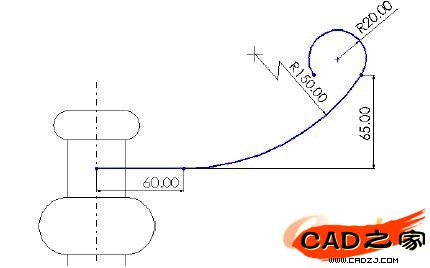

    4、畫一條如圖所示直線，并標注尺寸。

    5、畫一條R=150的切線弧。

    6、繼續畫一條R=20的切線弧。

    7、添加如圖所示的約束（幾何關系），即使兩個點在同一水平線。


    8、按如圖所示標注所有尺寸：


    9、關閉草繪

    §8.2 繪制掃描截面

    1、選PLANE3作為草繪面，進行草繪

    2、點擊橢圓工具，或菜單：：工具-草圖繪制工具-橢圓（長短軸）在任意地方畫一個橢圓

    3、按圖所示標注尺寸


    4、添加一個幾何關系：長軸兩端點為"水平"，短軸為"垂直"

    5、點擊等軸測按鈕，

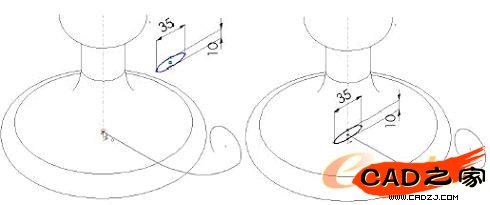

    6、添加幾何關系：，使橢圓的中心和路徑的直線的端點："重合"。加入約束前后的不同，如下圖


    7、如何不顯示中心線：取消擊視圖--臨時軸前的對號

    §8.3 創建掃描特征

    1、退出草繪操作狀態

    2、選擇：插入-凸臺-掃描

    3、出現對話框，如圖


    4、按對話框中的設置選擇掃描截面以及掃描路徑，和"方向/扭轉控制"的類型，點"確定"

    說明：在建立掃描特征時，可以按住CTRL鍵，分別選擇掃描路徑和掃描截面兩個草繪，點擊按鈕，系統會自動識別路徑和截面 。

    保存文件
