§2.12 創建切除

    下一步，創建一個與凸臺同心的拉深切除。

    單擊圓形凸臺的前表面選定它。

    1、在視圖顯示箱中，雙擊定義視圖列表中的正視于 選項或點擊按鈕：。 零件轉過一定角度，以便使選定的模型表面面對著你。

    2、打開一個新的草繪，在顯示的 凸臺圓心附近草繪一個圓。

    3、標注圓的直徑為50mm。

    4、單擊,或再次點擊尺寸按鈕 (撤消尺寸選擇).

    5、在草繪約束工具條中，單擊添加約束
    6、



    ①添加幾何約束對話框出現。
    ②選擇草繪的圓（小圓）和凸臺的邊緣（大圓）。注意Selected Entities對話框中的內容。
    ③只有適合所選實體的約束才是有效的。大部分可能的約束自動被選中。
    ④確保 同心 選項被選中，然后單擊 應用。
    ⑤在特征工具條上單擊
    ⑥在對話框中
    ⑦ok


    §2.13保存零件模型

    單擊 標準工具條上的按扭，或者單擊文件，保存。則另存為 對話框顯示出來了。

    輸入 TUTOR1然后單擊 保存。SolidWorks把擴展名.SLDPRT加到文件名后，然后把文件存在當前目錄下。如果你愿意，你可以通過使用窗口瀏覽按扭來改變路徑，然后保存文件。

    注：SolidWorks中的文件名不區分大小寫。也就是說，文件名TUTOR1.SLDPRT, Tutor1.SLDPRT, 和tutor1.SLDPRT是同一個文件。

    §2.14 繪制零件的圓角

    本頁內容較多，請等候...

    在這一部分你將給零件的四個角倒圓角。因?yàn)檫@些圓角半徑相同，你可以用同一個特征來繪制。

    1、單擊按扭 ，這樣使得選取隱藏的邊變得很容易。

    2、單擊第一個角邊來選定它。注意當你確定選擇的物體時，在選定的目標上移動指針時，平面和邊的高亮度變化。同時注意指針形狀的變化



    3、按住 Ctrl鍵單擊第二、第三、第四個角邊。


    4、在特征工具條上單擊按扭,出現圓角對話框


    5、注意在圓角項目中定義四條選中的邊。

    6、把半徑改為 10mm。把其它各項設置為默認值。

    7、單擊確定。


    倒其他圓角

    現在在零件的其它棱角處倒圓角。在圓角特征對話框打開前或打開后，你都可以選擇平面和邊角。

    1、單擊移動隱藏線按扭 。


    2、單擊圓角

    3、單擊基礎特征的前平面選定它（圖1）。當你選擇平面時，使在周圍的外部和內部邊緣高亮顯示。注意倒角項目列表中顯示一個平面被選中。


    4、把半徑改為5mm, 然后單擊確定。內部邊緣和外部邊緣被倒成了圓角。（圖2）

    5、再單擊。



    6、單擊圓形凸緣的前表面。


    7、把半徑改為2mm，然后單擊確定

    §2.15 零件的抽殼

    下一步，你做零件的抽殼。從選中的平面通過移走材料來抽空零件，留下一層薄壁的零件。

    1 在視圖顯示對話框中，雙擊 *后視。零件的背面就會顯示在你面前。

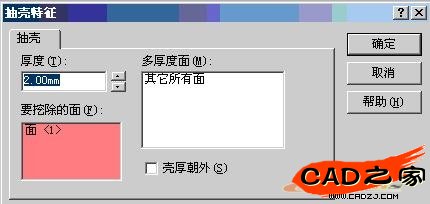

    2 在特征工具條上，單擊按扭  ，抽殼特征對話框就顯示出來。

    3 單擊后平面選中它。抽殼操作將去除這個面的材料。

    4 把厚度改為 2mm 然后單擊OK。


    5 要想看結果，使用鍵盤上的箭頭鍵來翻轉零件大致地看看顯示效果。

    6 創建一個命名的視圖：

    a) 在視圖對話框中，單擊新視圖。

    b)在視圖命名對話框中， 輸入一個名字，例如Shell Back。

    c) 單擊確定。

    7 單擊 Save按扭保存零件。

    §2.16 修改零件的尺寸

    修改零件某特征，可以有兩種方法：

    A：在設計樹中雙擊特征，顯示尺寸，雙擊尺寸，修改，重新生成

    B：我們使用動態修改，來修改特征的尺寸。

    1 檢查一下特征管理樹，它按你繪制的順序顯示了零件的特征。

    2 在特征管理樹中雙擊 基體-拉伸1選項。注意在特征管理樹中，基礎延伸特征選項被打開，顯示出基礎的草繪選項。　

    3 在特征工具條上單擊(動態修改)。注意move,rotate,resize depth幾個不同的圖標


    4 拖動改變尺寸按扭特征句柄把延伸深度從30mm改為50mm。

    注：觀察一下你正在改變的尺寸處指針的變化。當你釋放鼠標時，零件按新的尺寸重新創建。

    5 單擊移動態修改特征。

    6 要隱藏尺寸標注，單擊工作區內的零件以外區域的任何地方。

    7 單擊保存按扭來保存零件

    §2.17 顯示剖面視圖

    在任何時候你都可以顯示一個模型的三維剖面視圖。你利用模型的表面或平面來突出切平面。在這個例子中，你利用基準面3來作為剖切面。

    1 改變成等角投影的方向，單擊來改變視圖方式。

    2 在特征管理器設計樹中單擊基準面3

    3 單擊視圖工具條上的剖面視圖按扭 ， 顯示剖面視圖對話框。

    4 指定 剖面位置 的值為60mm。 這是所選平面距剖面的偏移量。


    5 單擊顯示選項。在這個選項被選中后，你在對話框中每改變一次值，視圖就更新一次。

    6 注意箭頭方向，單擊 反向觀看 選項以切出相反方向的剖面。

    7 單擊 OK。零件的剖面視圖顯示出來。只是零件的顯示圖被切開，而不是零件模型本身。在你改變視圖的方式、方向、或縮放等時，剖面的顯示是不變的。


    8 要回到整個零件的顯示，再次單擊。
