生成對等的應力圖解

    此步驟顯示零件中對等的（或 von Mises）應力圖解。

    欲觀閱應力：

    1.在結果標簽上，單擊下一步。

    2.在優化標簽上選擇否，然后單擊下一步。

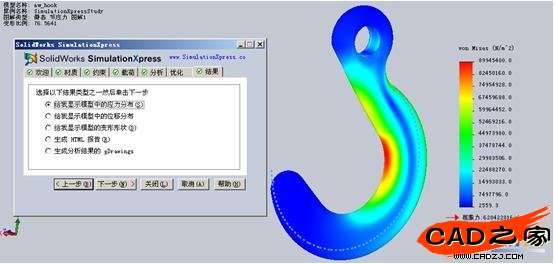

    3.單擊給我顯示模型中的應力分布，然后單擊下一步。

    該程序生成對等的應力圖解。


    注意，圖解上將默認顯示最大和最小 von Mises 應力的注解。還要注意一屈服力標記出現在圖解圖例的底部。

生成合力位移圖解

    在此步驟中，您生成模型合力位移的圖解。

    欲查看合力位移：

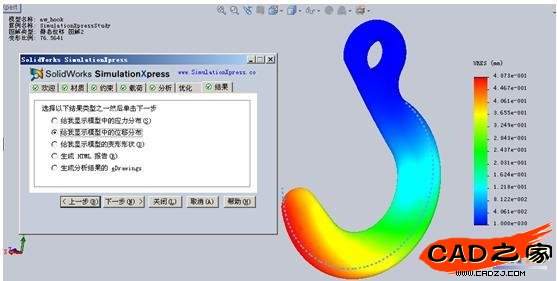

    單擊給我顯示模型中的位移分布，然后單擊下一步。

    該程序生成合力位移圖解。


    欲生成 HTML 報告：

    1.單擊生成 HTML 報告然后單擊下一步。

    2.單擊封頁、簡介、及結論，然后單擊下一步。

    3.為報告標題、作者名稱、以及公司名稱輸入信息。單擊瀏覽包括一標志。鍵入報告的日期然后單擊下一步。

    4.為簡介鍵入所需的文字，然后單擊下一步。

    5.為結論鍵入所需的文字，然后單擊下一步。

    6.輸入報告文件的名稱。單擊適宜打印的版本，這樣報告圖形可正確打印。

    7.單擊下一步。

    報告生成并在您的默認web瀏覽器中顯示。
