    以前衛星在做振動試驗中，大多采用星箭適配器底面的振動響應包絡曲線作為輸入條件，即星箭適配器一同參與振動試驗。在衛星及火箭的制造流程中，星箭適配器是屬于火箭的一部分，因此在針對衛星的振動試驗中，為了更好的反映衛星個體的振動響應特性，應去除星箭適配器對于整星振動特性的影響，因此將輸入條件上移到星箭分離面是最合理的。目前，越來越多的衛星均采用不帶星箭適配器的振動試驗模式。這種模式要求振動夾具與衛星的連接采用模擬包帶壓緊的方式，振動壓環就起到了這一作用。目前振動壓環在使用中主要存在的缺陷有：

    （1）配合面制造誤差引起壓不緊、虛壓現象；

    （2）壓環容易徑向變形導致無法安裝。

    這兩個問題都會導致試驗無法進行，或者試驗結果誤差過大。為了解決這兩個主要問題，必須從設計層面進行優化。有限元法用于結構的靜力及剛度分析計算十分有效[1]，本文利用Solidworks軟件，通過對壓環設計的優化設計及有限元分析，探討了提高壓環抗變形能力和增加預緊力的途徑。

    2壓環優化設計

    2.1 壓環結構

    衛星的星箭分離環下法蘭為一斜面，通過與包帶斜面的配合將其壓緊在星箭適配器上法蘭上（見圖1、2）。圖2中星箭分離環上端面與衛星相連，星箭適配器下端面與火箭相連，從而形成發射時的狀態。


    圖1：星箭分離面示意圖

    圖2：分離環與適配器裝配示意圖

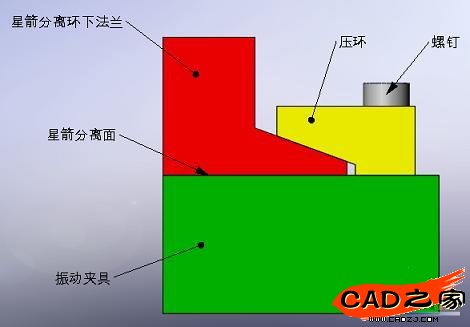

    為了模擬圖1的連接方式，振動夾具上必須有一帶有斜面的壓環將星箭分離面壓緊在夾具上。在設計中，一般都是通過壓環的斜面與星箭分離環下法蘭斜面接觸，然后壓環通過螺釘緊固在夾具平面上（見圖3、4），而星箭分離環此時通過斜面的下壓產生預警力，起到固定作用。


    圖3：壓環示意圖

    圖4：壓環與夾具裝配示意圖
