副標題#e#    敘述了基于SolidWorks軟件平臺所開發的鐵路車輛專用錐形橡膠彈簧CAD系統的主要設計思想和設計流程，并給出一些源代碼和應用實例。

    1結構參數設計計算

    1.1錐形橡膠彈簧的剛度計算

    在設計橡膠彈簧時，為了達到徑向非等值剛度，一般在它的徑向?qū)ΨQ開有兩個缺口，這樣能得到不同的徑向剛度Kx和Ky。而且能選擇不同缺口角(α)來調整Kx和Ky的比值。而在錐形橡膠彈簧設計中，并非每一層都要開有缺口，因此剛度計算涉及到不帶切口的錐形橡膠彈簧的剛度計算和帶切口的錐形橡膠彈簧的剛度計算兩種情況。

    1.1.1不帶切口的錐形橡膠彈簧軸向剛度計算

    受軸向力的不帶切口的錐形橡膠彈簧，如圖1所示:

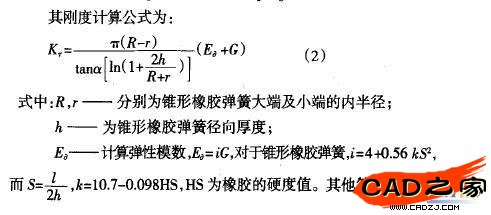

    1.1.2不帶切口的錐形橡膠彈簧徑向剛度計算

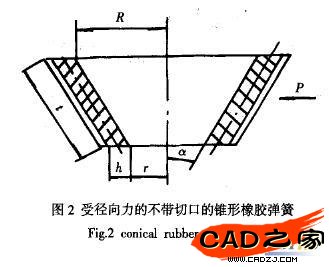

    受徑向力的不帶切口的錐形橡膠彈簧，見下圖2;
