(1)根據廣度優先進行搜索，確定形成各級裝配結點的裝配單元。如薄膜蒸發器的總裝配圖山分離筒、筒體、轉子、封頭、下蓋等子裝配體(零件)構成，轉子由主軸、刮板裝置、捕沫器、物料分布器等子裝配休(零件)構成。

     (2)確定形成裝配結點的裝配單元的裝配順序。如確定形成薄膜蒸發器總裝配體的裝配單元分離筒、筒體、轉子、封頭、下蓋等的裝配順序。

     (3)從由裝配層次模型的底層開始，逐層向根結點逼近，遞歸形成裝配體的裝配順序。

     2.4裝配路徑規劃

     裝配路徑規劃是虛擬裝配技術研究的重點之一。裝配順序規劃確定了零件裝配的順序，但沒有確定零件按照什么方向或路徑裝配。在機械裝配過程巾，每個零部件都是沿著初始的裝配軌跡運動到目標位置，若移動過程中不和其他零部件發生碰撞，則稱這樣的運動軌跡為該零部件的(可行)裝配路徑。裝配路徑規劃就是按照裝配順序給出每一個零部件單獨的裝配方式，也就是在一定的裝配順序下給出每一個零部件的裝配路徑。

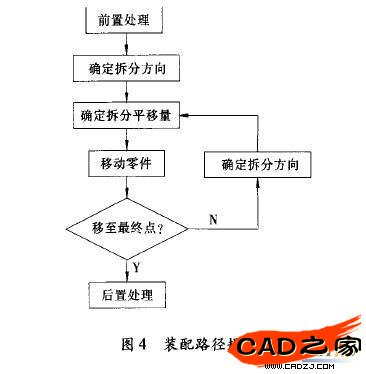

     采用基于VMap的裝配路徑規劃。裝配路徑規劃的算法流程，見圖4。


     2.5裝配關系及裝配約束類型

     根據模型結構及其功能要求，確定薄膜蒸發器中零件與零件、零件與子裝配體、子裝配體與子裝配體間的裝配約束關系。

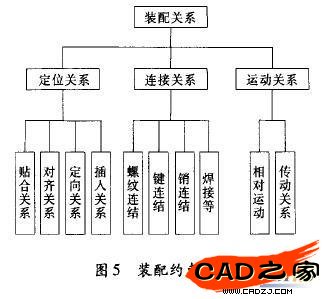

     裝配關系是產品裝配模型的核心，產品中零部件的裝配設計往往是通過相互之間的裝配關系表現出來。較常見的裝配關系有3類:定位關系、連接關系和運動關系，見圖5。


     在SolidWorks中，提供了7種標準配合約束關系和7種高級配合約束關系、對薄膜蒸發器用到的幾種裝配配合類型是標準配合約束，主要有:重合(COINCIDENT)、同軸心(CONCENTRIC)、平行相距(DISTANCE)、角度(ANGLE)等。

     薄膜蒸發器的裝配過程中用到的連接，主要有:螺紋連接、銷連接、焊接等。

     2. 6虛擬裝配的實現

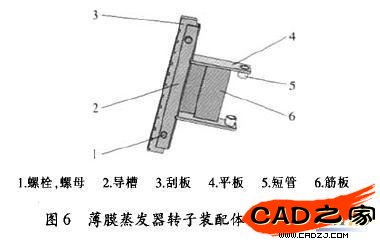

     根據層次模型，由最底層開始，先確定薄膜蒸發器子裝配體中各零件問的約束關系，然后根據前文確定的裝配順序和裝配路徑進行裝配。圖6為薄膜蒸發器轉子裝配體的刮板裝置，根據前文提出的基于優先關系約束的半角矩陣法的裝配順序規劃，確定刮板裝置的裝配順序，以筋板作為基準件，其順序為:筋板→平板→短管→導槽→刮板→螺栓→螺母。同時由基于VMap的裝配路徑規劃方法，確定裝配軌跡)然后根據零件間的配合約束關系，調用SolidWorks API函數，實現刮板裝置的自動裝配。


     2.7裝配干涉檢驗

     在Youn和Wohn提出的一種用層級模型表達加速碰撞干涉檢查的方法和Cohen等提出的一種在交互環境下的精確干涉檢查方法的基礎上，采用一種基于包容盒的逐級分解的干涉檢驗算法。
