圖12中各尺寸名稱如下:L1、L3為左板棱線長;L2為左板對角線長;L4為前板對角線長;L5為右板中線長(或右板高);L6為后板對角線長。

    基于SolidWorks上述尺寸的求解過程(略)與天圓地方管件相似，過程中還省略了等分點的確定，對零件進行空間線框造型后，再進行"標注計算"，如圖13所示。

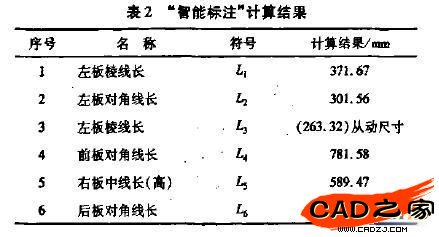

    "智能標注"計算結果如表2所示。


    綜上所述，可以看出，利用SolidWorks軟件對天圓地方、方矩錐管類零件進行立體放樣簡單快捷，只要熟悉掌握軟件的幾個相關命令，對零件進行1:1的空間線框造型，然后進行"智能標注"就準確地計算出零件的特征線段長度，對于上述兩類零件，不管其尺寸大小、復雜程度如何，只要參照上述步驟進行，均能快速地計算出結果，為進行平面放祥下料提供了可靠依據。相對于傳統的放樣方法，該方法不僅提高了效率，而且準確度大大提高。在計算機輔助設計應用越來越廣泛的今天，是值得推廣的一種新的立體放樣方法。
