SolidWorks基礎教程：曲線造型4-螺旋線的繪制

 螺旋線和渦狀線

    螺旋線和渦狀線通常用于繪制螺紋、彈簧、蚊香片以及發條等零部件中，在生成這些部件時，可以應用由螺旋線／渦狀線工具生成的螺旋或渦狀曲線作為路徑或引導線。

    用于生成空間的螺旋線或者渦狀線的草圖必須只包含一個圓，該圓的直徑將控制螺旋線的直徑和渦旋線的起始位置。

    要生成一條螺旋線，可以采用下面的操作：

    （1）單擊“草圖”工具欄中的二維草圖繪制按鈕，打開一個草圖并繪制一個圓，此圓的直徑控制螺旋線的直徑。

    （2）單擊“曲線”工具欄上的（螺旋線）按鈕，或選擇菜單欄中的“插入”-“曲線”-“螺旋線／渦狀線”命令，此時會出現“螺旋線／渦狀線”PropertyManager設計樹，如圖6所示。

圖6　“螺旋線／渦狀線”設計樹

    （3）在PropertyManager設計樹中的“定義方式”下拉列表框中選擇一種螺旋線的定義方式。m.super-win.com.cn Cad之家

    “螺距和圈數”：指定螺距和圈數，其參數選現面板如圖7所示；

圖7　“參數”面板

    “高度圈數”：指定螺旋線的總高度和圈數，其參數選現面板如圖8所示；


圖8　“參數”面板

    “高度和螺距”：指定螺旋線的總高度和螺距，其參數選現面板如圖9所示；


圖9　“參數”面板
  （4）根據步驟（3）中指定的螺旋線定義方式指定螺旋線的參數。

    （5）如果要制作錐形螺旋線，則選擇“錐形螺旋線”復選框并指定錐形角度以及錐度方向（向外擴張或向內擴張）。

    （6）在“起始角度”微調框中指定第一圈的螺旋線的起始角度。

    （7）如果選擇“反向”復選框，則螺旋線將則原來的點向另一個方向延伸。

    （6）單擊“順時針”或“逆時針”單選按鈕，以決寂靜螺旋線的旋轉方向。

    （9）單擊（確定）按鈕，即可生成螺旋線，如圖10所示。

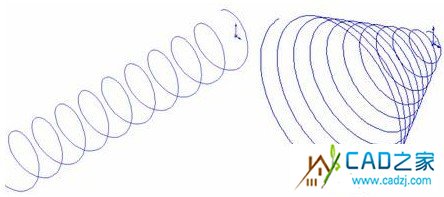

圖10　生成螺旋線

    如果要生成一條渦狀線，可以采用下面的操作：

    （1）單擊草圖繪制按鈕，打開一個草圖繪制一個圓，此圓的直徑作為起點處渦狀線的直徑。

    （2）單擊“曲線”工具欄上的（螺旋線）按鈕，或選擇菜單欄中的“插入”-“曲線”-“螺旋線／渦狀線”命令，此時會出現如圖11所示的“螺旋線／渦狀線”PropertyManager設計樹。

    （3）在PropertyManager設計樹的“定義方式”下拉列表框中選擇“渦狀線”。


圖11　 “螺旋線／渦狀線”設計樹

    （4）在對應的“螺距”微調框和“圈數”微調框中指定螺距和圈數。

    （5）如果選擇“反向”復選框，則生成一個內張的渦狀線。

    （6）在“起始角度”微調框中指定渦狀線的起始位置。

    （7）單擊“順時針”或“逆時針”單選按鈕，可以決定渦狀線的旋轉方向。

    （6）單擊（確定）按鈕，即可生成渦狀線，如圖12所示。

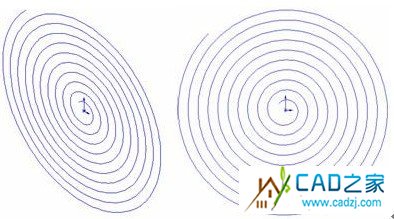

圖12  生成渦狀線
