動設計修改的建模技術，為工程設計人員提供了高效易用的設計環境。盡管SolidWorks功能非常強大，但它依然不能顧及所有方面高效設汁的需求。凸耳是機械設計的常用特征之一，在其它機械三維CAD軟件，如Pro/E中都把這一功能特征列為基本的工程特征，可以進行直接建構。而在SolidWorks中并沒有實現直接建構的功能。借鑒Solidworks自帶功能如裝配凸臺、彈簧扣、彈簧扣凹槽，以VS2005為開發工具，利用SohdWorks的二次開發接口，實現與SolidWorks完全兼容的凸耳特征功能，提高設計效率。

　　1 SolidWorks二次開發簡介

　　為了方便用戶進行二次開發，SolidWorks API提供了支持二次開發的應用編程接口，任何支持OLE和COM(組件對象模型)的編程語言都可以作為SolidWorks的開發工具。利用開發工具通過該接口可以擴充SolidWorks的功能，設計定制的SolidWorks特征功能。

　　目前基于SolidWorks有兩種開發模式Add—in aplication(*.DLL)和Stand-alone application(*.EXE)。Add-in application模式，客戶程序SolidWorks程序運行在同一進程空間中.效率高，并且可以添加自己的菜單、工具欄、屬性頁。

　　但是擴展功能的異常會導致SolidWorks程序的不穩定。Stand-alone application模式，擴展功能程序跟solidWork。程序運行在不同的進程空間，客戶的程序的異常不會影響SolidWorks程序，但是其效率不高，并且不可以在SolidWorkS程序中添加自己的菜單、工具欄、屬性頁等。基于以上分析，建構的凸耳功能是作為SolidWorks基本特征功能的擴充，需要完全融人到Solidworks環境中，因此采用Add—in application(*.DLL)的模式進行凸耳特征功能的建構。

　　2功能的分析與定義

　　凸耳的結構，如圖1所示。需要的定位參考基準為：一個凸耳放置位置，凸耳的高度與寬度的建構方向。定形尺寸為：凸耳的長度尺寸、凸耳的寬度尺寸、凸耳高度、凸耳的倒圓角半徑以及凸耳眼的直徑尺寸等。

　　圖1凸耳結構

　　SolidWorks設計功能的強大和自由，凸耳有多種建構方法，如通過建立基體去除材料的方法，建立完整草圖整體拉伸的方法等等，采用清晰、簡單的如下建構過程：(1)根據凸耳的長、寬、高.從放置平面向建構方向生成一個基體;(2)在方塊的上邊緣根據設定的圓角半徑進行凸耳圓角的生成;(3)根據凸眼的直徑尺寸，進行凸眼的切除生成。凸耳作為SolidWorks的內嵌功能，需要與SolidWorks的所有環境相互兼容，則要求：把凸耳功能添加到設計樹中;支持設計樹中的各種右鍵操作功能，如編輯、重建、刪除等等;在裝配環境中進行上下文編輯的功能;支持自動錄制宏的功能等。

　　3功能實現流程

　　根據定義要求，凸耳功能的實現流程主要為：(1)以Add—inapplication(d11)的方式，把凸耳功能連接到SolidWorks主線程中;(2)在主菜單中增加凸耳功能菜單按鈕;(3)在菜單按鈕按下時，建立功能界面定義頁面;(4)通過交互操作實現凸耳特征的約束與定義;(5)創建凸耳特征，把功能特征加入到設計樹上，并實現與其它所有相連功能的兼容。

　　4界面的實現

　　在VS2005中，利用SolidWorks的二次開發向?qū)В瑒?chuàng)建Add-in application(d11)方式的工程項目。SolidWorks自動實現凸耳特征Add-in模塊與SolidWorks主線程的連接，，凸耳功能嵌入SolidWorks作為擴展功能，需要在主菜單中添加相應的菜單項和工具欄中添加圖形工件。菜單項的添加函數為：status：SldWorks->AddMenultem3(DocumentType，Cookie, Menuhem，Position，Menu Callback，MenuEnableMethod，HintString，bitmapFilePath，&isMenultemAdded)。其中，凸耳功能是屬于零件特征，選取DocumentType為swDocPART;Menucallback為按鈕響應的回調函數。通過凋用沒置即可實現在新建或打開零件文件的時候加載這一菜單項。

　　根據凸耳的定位和定形的要求，定義用戶交互功能界面。定位參考點采用與彈簧扣、裝配凸臺一致的界面策略，利用一個實體面選取框，確定凸耳的放置參考面，以鼠標選取底面放置面的點擊點為建構中心，并為在這一點擊點處自動添加一個三維幾何約束點。方向由平面的法向或者直線的方向來定義，用兼容直線和平面的選擇框來確定凸耳建構的兩個參考方向。五個定形尺寸通過尺寸編輯數字文本框來確定，按順序依次是：高度、長度、寬度、倒圓角半徑、凸耳圓直徑。通過SolidWorks API的主要建構過程如下：(1)通過IPropertyManagerPage2Handler3得到建構句柄;(2)設置頁面包含確定wPropertyManagerOptions—OkayButton、取消swPropertyManagerOptions_CancelButton等屬性并通過ICre—atePropextyManagerPage建構一個定義頁;(3)利用IAddGroupBox創建定位”“尺寸’兩個挖件組，定位組包含定位參考元素的選取框，尺寸組定義定形尺寸的數字編輯框;(4)在組中根據控件的類型和屬性要求通過IAddControl進行swControlType Selectionbox選取框或者swControlType Numberbox尺寸編輯控件的添加，并設置相應的鼠標提示說明文字。建立特征定義編輯頁，如圖2所示。

　　圖2凸耳功能

　　5主要功能實現

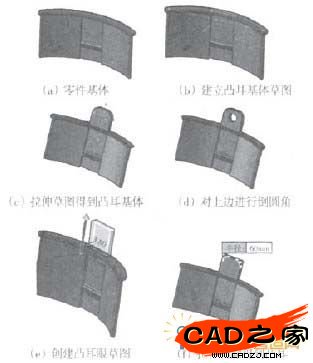

　　特征的擴展功能，需要通過SolidWorks的基本特征API接口進行建構。在編程實現的時候需要遵守SolidWorks的特征約束要求。凸耳的建構流程在上文中已經進行分析，通過SolidWorks的現有功能，零件上建立凸耳的具體建構流程，如圖3(a)所示。(1)在放置面上根據長度、寬度以及放置的位置要求定義一拉伸草圖，如圖3(b)所示。(2)利用拉伸特征功能生成出給定高度的凸耳基體，如圖3(c)所示。(3)利用倒角功能按定義的尺寸要求進行的邊角去除，如圖3(d)所示。(4)按尺寸要求定義的凸耳眼的切除草圖，如圖3(e)所示。(5)利用拉伸切除特征功能進行凸耳眼生成，并得到凸耳，如圖3(f)所示。

　　圖3凸耳的建構流程

　　建立的凸耳特征，能支持設計樹中的各種右鍵操作功能，如編輯、重建刪除等等，在裝配環境中進行上下文編輯的功能;支持自動錄制宏的功能等。凸耳特征的建構實例，擁有與彈簧扣類似的各種操作功能，如圖4所示。

　　圖4凸耳構建構實例

　　6結語

　　利用SolidWorks的二次開發接口和VS2005開發工具，對SolidWorks的功能進行擴展，開發了凸耳的內嵌入功能模塊，實現嵌入功能與SolidWorks環境的完全兼容，簡化操作過程，很好的提高沒計效率。
