裝配體的爆炸視圖

　　·建立爆炸視圖前的設置一個保存[爆炸視圖]的配置;

　　·爆炸視圖可以直接用于動畫的制作。

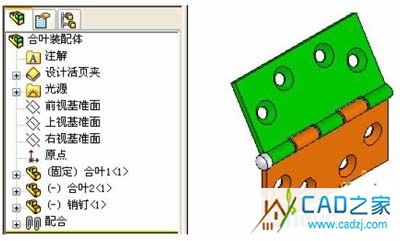

　　打開裝配體

　　打開[合葉裝配體]文件

　　添加配置

　　·切換到ConfigurationManager添加一個新配置

　　·右擊合葉裝配體配置，選擇[添加配置]/配置名稱[爆炸視圖]

　　添加配置

　　配置名稱

　　爆炸視圖

　　單擊裝配體工具欄上的[爆炸視圖]

　　1、選擇銷釘，單擊 控標確定爆炸方向;

　　2、輸入距離 : 130mm，按應用，然后按完成。

　　爆炸視圖參數

　　爆炸視圖

　　3、選擇合葉片2，單擊 控標確定爆炸方向;

　　4、輸入距離 ：40mm，按應用，然后按完成。

　　爆炸視圖參數

      爆炸視圖

　　二解除爆炸視圖

　　右擊合葉裝配體配置爆炸視圖，解除爆炸或動畫解除爆炸。

　　解除爆炸選項

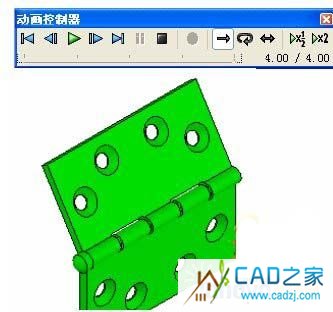

　　動畫解除爆炸
