此題是蒼穹超版從網上看到的一張玉環圖片,覺得造型不錯,便拿來給大家作為基本功練習題目。
其實這道題目主要考核的是PROE關系式的基本知識運用,如果你不會關系式的話,想畫出此形狀亦是難事。
題目因其中一人未按題目要求設置上傳PRT的閱讀權限,只能提前結束題目,可惜很多人沒有賺到這個分,希望以后類似情況盡量不要再發生。
費話了半天,回到重點,下面我來總結一下做法吧。

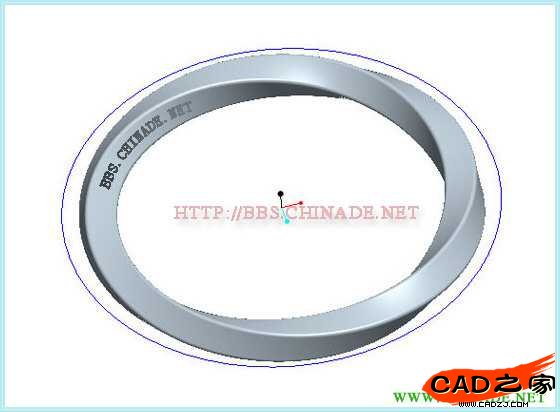

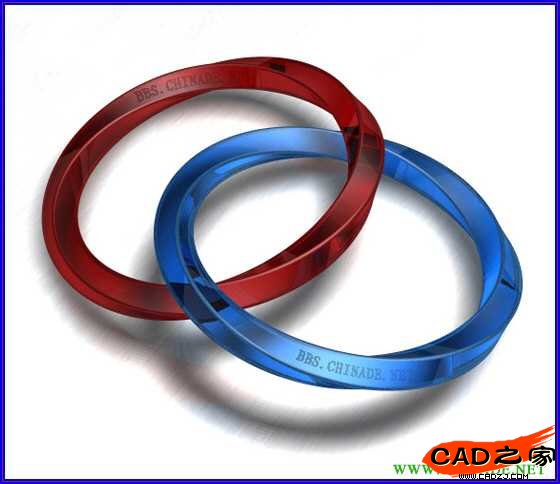

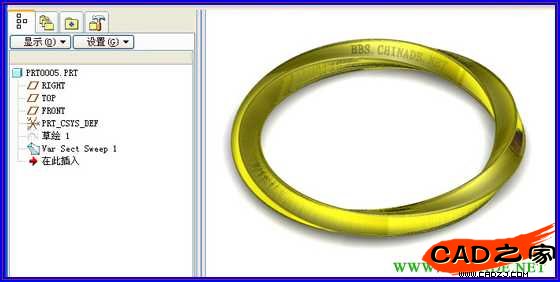

上面這個是蒼穹提供的原圖,下面兩張是我做的效果圖。


我這里主要講解運用變截面掃描+關系式的方式做出如圖形狀,當然還可以有其他方法,歡迎大家出其他方法的教程,一同探討。
