1、建立新零件；

2、編輯關系式如下：

/*PROE畫漸開線圓柱齒輪關系式
/*齒數
tooths=38
/*模數
mn=3.5
/*壓力角
angle=20
/*螺旋角
helix=11
/*變位系數
xn=0
/*齒高變動系數
teeth_change_modulus=0
/*徑向間隙系數
c_modulus=0.25
/*齒寬
teeth_width=27.5
/*齒頂高系數
ha_modulus=1.0
/*齒厚等于齒槽寬的圓的直徑,改上面的參數時DSE一定要跟著變
DSE=135.2056

AT=ATAN(TAN(ANGLE)/COS(HELIX)) /*端面壓力角
D=MN*tooths/COS(HELIX) /*分度圓直徑
DB=D*COS(AT) /*基圓直徑
HA=MN*(HA_MODULUS+XN-TEETH_CHANGE_MODULUS) /*齒頂高
HF=MN*(HA_MODULUS+C_MODULUS-XN) /*齒根高
DA=D+2*HA /*齒頂圓直徑
DF=D-2*HF /*齒根圓直徑
/*PF齒根圓角半徑系數
IF (DB/2-DF/2>0) & (DB/2-DF/2<=1)
PF=sqrt(1)
ELSE
IF (DB/2-DF/2>1) & (DB/2-DF/2<=2)
PF=sqrt(sqrt(2))
ELSE
IF (DB/2-DF/2>2) & (DB/2-DF/2<=3)
PF=sqrt(sqrt(3))
ELSE
IF DB/2-DF/2>3
PF=2
ELSE
IF DB <= DF
PF=0.38*MN
ENDIF
ENDIF
ENDIF
ENDIF
ENDIF

DX=DA+2 /*柱坐標漸開級方程用
/*關系式結束

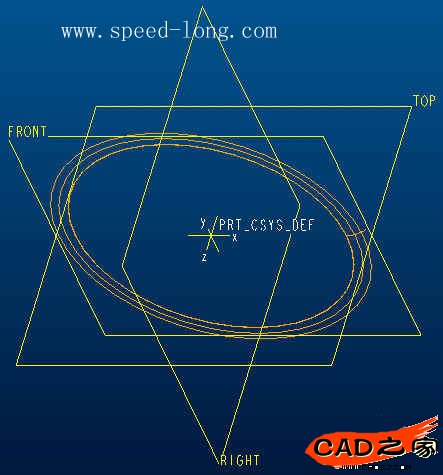

3、插入基準曲線（草繪）：

FRONT平面作為草繪平面，繪制4個圓，圓的直徑分別設定為：da, db, df, dse；完成后如下圖：

4、插入基準曲線（從方程）：

選取坐標系后選柱坐標選項，輸入漸開線方程：

/*柱坐標
x=t*sqrt((da/db)^2-1)
y=180/pi
r=0.5*db*sqrt(1+x^2)
theta=x*y-atan(x)
z=0

5、創建拉伸特征（齒頂圓拉伸）：

FRONT平面為草繪平面，進入草繪模式后按“使用邊”命令選取直徑等于da的圓創建拉伸截面；

單側拉伸，深度為：teeth_width+6；完成后如下圖：

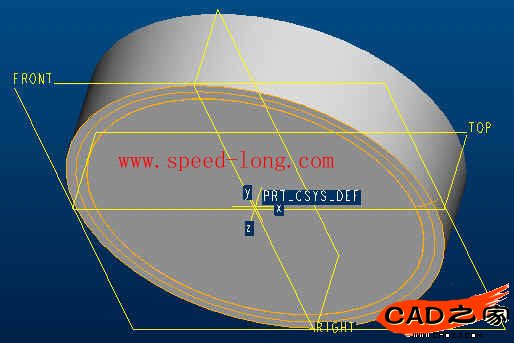

6、插入基準軸A_2：

過柱面，選上面創建的柱面，完成如下圖：

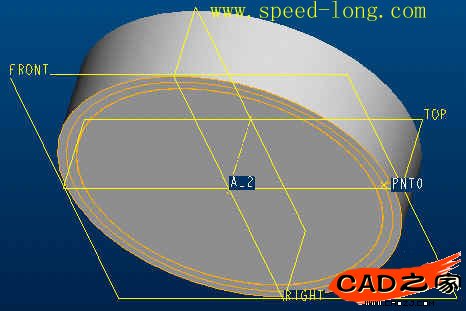

7、插入基準點PNT0：

用曲線相交選項創建基準點如下圖：

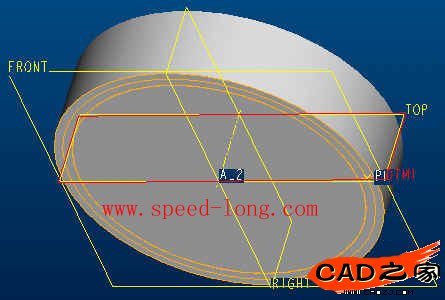

8、插入基準平面DTM1：

穿過軸A_2，穿過點PNT0，完成如下圖：

9、復制第4步創建的漸開線：

先以DTM1平面作為基準鏡像，再旋轉360/tooths/2度，完成如下圖：

10、插入基準平面DTM2，DTM3：

DTM1平面繞軸A_2旋轉360/tooths/4得到DTM2，再創建DTM2平面的法向平面并穿過軸A_2得到DTM3平面，

11、創建掃描軌跡：

A）插入基準曲線：選DTM3平面作為草繪平面畫一段線與DTM2平面相交角度為helix；

B）插入基準曲線（投影）

完成后如下圖：#p#分頁標題#e#

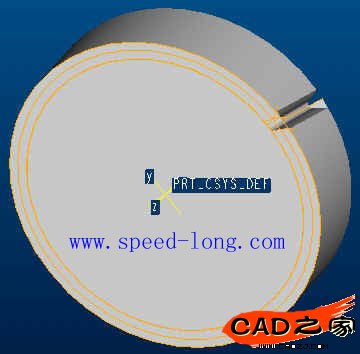

12、用掃描創建齒槽：

選取上面的投影線作為掃描軌跡，掃描截面：由兩根漸開線分別和齒根圓用倒圓角的方式創建，

圓角半徑設為pf；完成后如下圖：

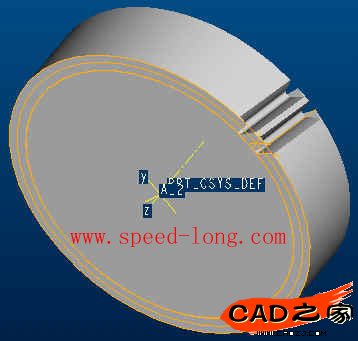

13、復制齒槽，完成如下圖：

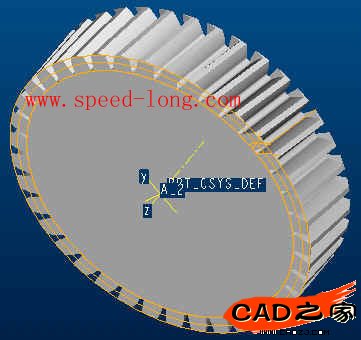

14、組陣列齒槽，完成后如下圖：

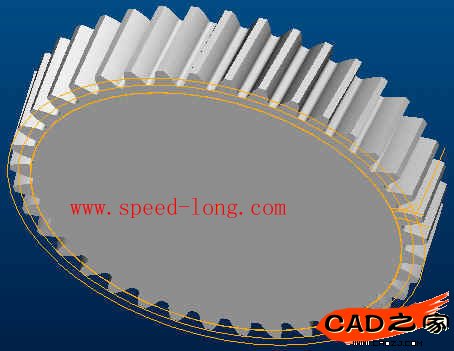

15、剪切齒的兩端（各切掉3mm),完成后如下圖：

完成！

1.卡笛爾坐標下的漸開線參數方程
    卡笛爾坐標系下的漸開線參數方程如下（設壓力角 afa 由0到60度，基圓半徑為 10）：

        afa=60*t
        x=10*cos(afa)+pi*10*afa/180 * sin(afa)
        y=10*sin(afa)-pi*10*afa/180 * cos(afa)
        z=0
