一.IDD概念：

　　相對于以前的版本PRO/ENGINEER野火4.0在外來數據破面修補方面進行了大的改進，增加了智能工具，使我們?cè)谛扪a(bǔ)過程中更加直觀。將外來數據(如：IGES STEP等)導入到 Pro/ENGINEER 進程后，可使用PRO/ENGINEER IDD(Import DataDoctor)工具對導入的數據零件修正幾何形狀、確保曲面的一致性、封閉多余的間隙以及調整相切等操作。幾何IDD/拓?fù)浣Y(jié)構樹” (GTS) 會替換正常的 Pro/ENGINEER 模型樹，最終實現PRO/ENGINEER實體模型的轉換。

　　IDD用戶界面：

　　二.IDD模式：

　　Import DataDoctor 有三種模式。每個模式都是一組工具，可對導入的外部數據執行越來越復雜的分析、轉換和操作過程。這些模式包括如下：

　　“修復”模式 -查找并移除間隙和薄片曲面、添加 UV曲線、根據用戶定義的線框模型來使用線框進行編輯和自動修復。

　　“修改”模式 -修改單獨的曲線和曲面以及替換單側邊。

　　“特征化”模式 -將靜態幾何轉換為具有可修改屬性的顯式程序性幾何。特征化模式工具可將導入模型中的現有幾何類型轉換為 IDD 虛擬特征，如圓柱、平面、拉伸或旋轉。

　　下面以PRO/ENGINEER 野火4.0版本介紹IDD工具數據導入修復常用命令。

　　1.導入模型：建議新建PART檔案，單擊“插入”>“數據共享”>”來自文件”>“文件打開” (File Open)對 話框打開

　　2.啟動Import DataDoctor

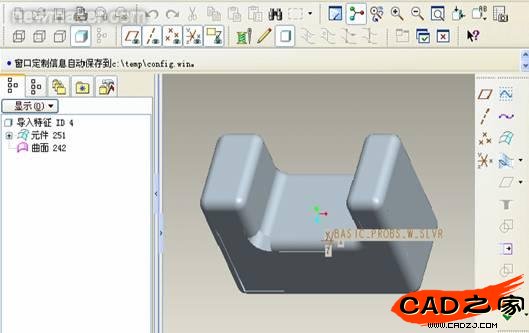

　　在模型樹中，右鍵單擊模型的導入特征 (缺省名稱為“導入特征 id xx”，然后從快捷菜單中選擇“編輯定義” (Edit Definition)，然后點Import DataDoctor命令即進入了 IDD 環境。 GTS 模型樹和 IDD 菜單以及工具欄都顯示出來。例舉如下：

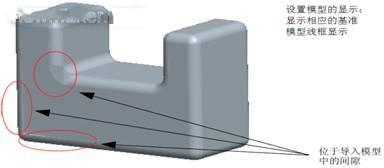

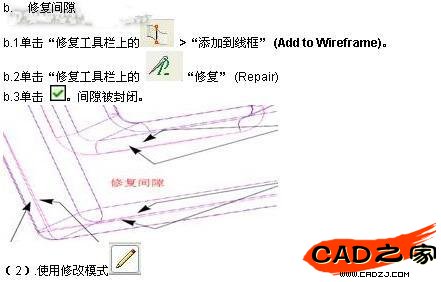

　　(1).使用修復模式

：

　　使用PRO/ENGINEER IDD的修改模式下操作：

　　a.對齊曲面以確保一致。

　　c. 修改曲面以使其與模型面組相符

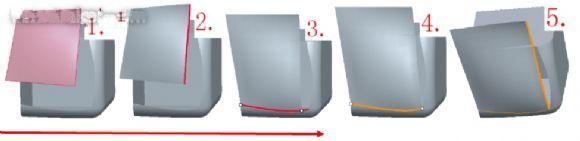

　　如下圖所示 移動曲面頂點到合理的位置。

　　(3).使用特征化模式

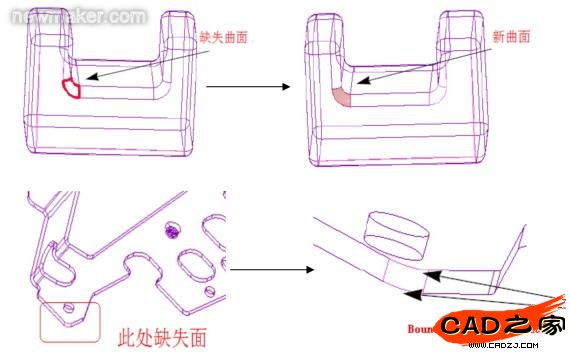

　　a.修復缺失面

　　間隙被封閉后，必須添加缺失的曲面。使用“邊界混合” (Boundary Blend)工具在參照?qǐng)D元之間創建邊界混合曲

　　a.1

進入特征模式 a.2

“邊界混合曲面”(Boundary Blend Surface)

　　b.將曲面轉換為圓柱虛擬特征

　　您可在圓柱虛擬特征創建完畢后更改其半徑。在模型樹中選取圓柱虛擬特征，然后右鍵單擊，從快捷菜單中選擇“修改”(Modify)“圓柱”特征

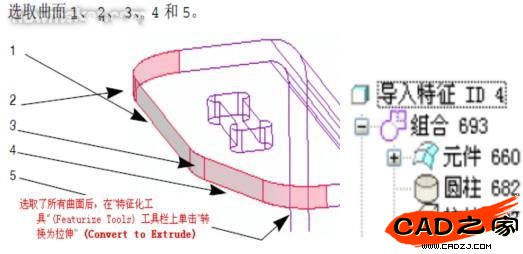

　　c.將曲面轉換為拉伸虛擬特征

　　三.破面修復完成，實體化模型

　　1.選取所有的面組，編輯>實體化模型 如下圖所示。

　　四.結束語

　　以上是PRO/ENGINEER 野火4.0版本修復外來數據的基本應用方法。PRO/ENGINEER IDD工具在模具設計中較為常用，無論是CATIA UG solidworks IGS等三維數據，都能以最簡單的方法和最快的速度完成PRO/ENGINEER實體模型的轉換，使您的3DCAD數據無縫銜接到PRO/ENGINEER，從而為整個設計制造流程節省大量的時間也保證了產品的質量。PTC一直致力于為用戶提供最好的解決方案，PRO/ENGINEER 野火5.0即將發布，我們拭目以待
