因為一兩句話很難說清楚,所以想想還是出一個簡單的教程,希望求助者能夠看得明白,其他這方面也不太清楚的會員也可以看看
前提:兩個元件必須都要創建出可以用來裝配的軸
下面教程開始
1、點擊將元件添加到組件圖標

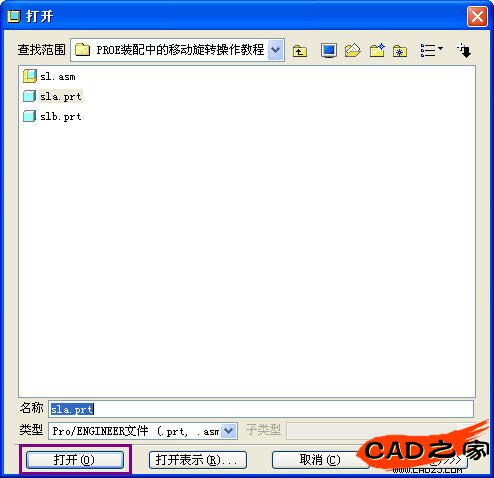

2、在彈出對話框中選擇第一個要添加進來的元件SLA
3、這里對齊方式有很多方法,根據不同的需要選擇用不同的方法,我們在這里選擇缺省,然后點擊右邊的勾,完成第一個元件的裝配工作。

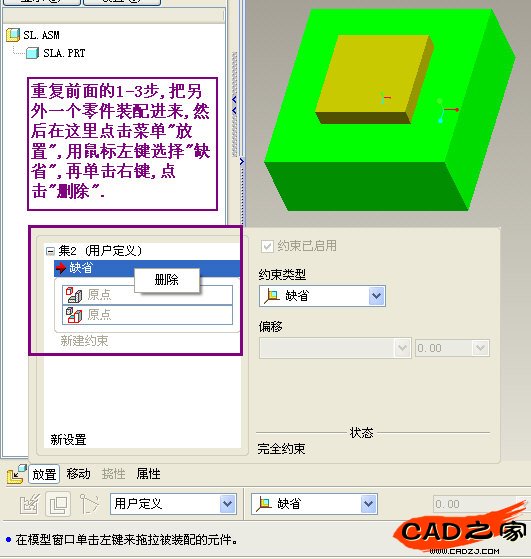

4、完全重復前面的1-3步操作,把另外一個元件SLB裝配進來,然后在這里點擊菜單"放置",用鼠標左鍵選擇"缺省",再單擊右鍵,點擊"刪除".

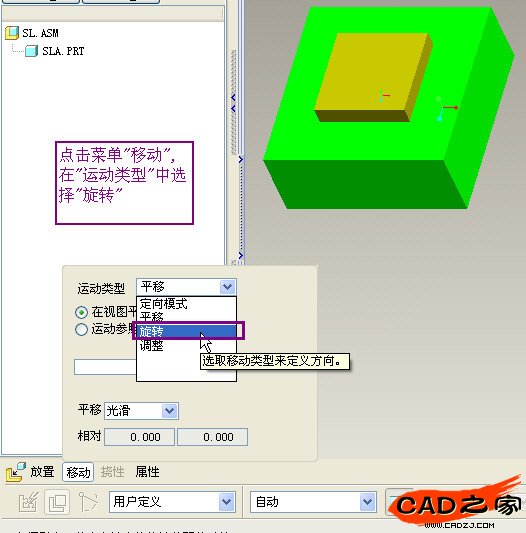

5、點擊菜單"移動",在"運動類型"中選擇"旋轉"
6、點選"運動參照",選擇"A_2軸"為旋轉運動參照.
7、接下來用左鍵單擊一下要模型顯示區(比如黃色零件),然后試一下看把鼠標移動,是不是可以隨意的旋轉啦
