服裝CAPP(Computer Aided Process Planning)是利用計算機快速、準確的信息儲存能力實現對工藝設計所需的工藝數據信息資料(如典型工藝、國家標準、縫口示意圖等)進行方便、快捷地匯總、編輯，從而為后續工藝設計提供更加準確、規范的信息.工藝知識是一種實踐經驗，具有模糊性和不確定性，很難用精確表達式描述，因此，現行的CAPP模塊中存在大量的人機交互接口，將不易判斷和處理的知識交給工藝人員完成.在CAPP設計過程中，工藝設計人員需要大量引用設計資源文檔、資源數據和資源知識.服裝CAPP導航設計模塊正是一個便于工藝設計人員在智能導航式設計流程的指引下逐步完成服裝工藝設計任務的工具性軟件.它可以使服裝工藝的設計過程更簡單明了，將工藝人員從繁瑣重復的事物性工作中解脫出來，從而迅速編制出完整而詳盡的工藝文件，同時使服裝工藝設計結果標準化.

　　1服裝CAPP的編碼表示方式

　　1.1 服裝CAPP信息的特征

　　在服裝制造領域，服裝信息(包括幾何信息、內部材料信息)可以從CAD數據庫中獲得.但服裝構成的拓撲關系、縫制工藝特征以及為獲得一定效果所需的工藝信息(需工藝規劃者再設計)CAD不能提供，而后者恰恰是CAPP所需的重要信息.建立一個合理的服裝信息描述模型是建立服裝CAPP的基礎，它關系到服裝CAPP模塊所選擇的方法、總體結構及模塊功能.服裝智能導航模塊軟件建立服裝信息輸入模型時，應考慮到CAPP模塊應具有一定的柔性及服裝結構特點，因此采用柔性編碼方式.

　　1.2服裝CAPP編碼的框架結構及其特點

　　1.2.1服裝CAPP編碼的框架結構

　　服裝CAPP編碼使用層次式框架結構描述服裝信息，其編碼框架分為3層：1)服裝種類款式碼，對服裝大類進行說明;2)服裝結構碼，對某一款式服裝的結構加以詳細說明;3)服裝工藝方法碼，對用料、工藝方法或要求、使用設備加以說明.

　　1.2.2服裝CAPP編碼框架結構的優點

　　輸入信息為表頭信息、款式信息和工藝信息.這種分層次結構，將款式設計信息與工藝設計信息分開，有利于正確表述服裝信息及工藝設計信息.工藝信息采用按部件分別輸入的框架結構，明確各部件的工藝要求，有利于串行工序和并行工序的生成.

　　1.3服裝CAPP編碼實例

　　服裝CAPP編碼實例以男式襯衫及其袖子的編碼建立方法為例，見表l、2.

　　表1服裝GT分類編碼層次結構

　　表2男襯衫袖子的編碼表

　　2模塊采用的對象表達方式

　　本模塊采用樹狀結構來表示服裝的結構，從而可方便地對服裝各部件及其屬性進行復制、增加、刪除和修改.產品分類樹的樹根是服裝款式，樹葉是具體部件類別，中間經一級樣片分類或多級樣片分類，滿足服裝CAPP模塊樣片分類需求的樹狀結構.為了提高刷新速度，采用產品樹逐步展開技術，如圖1所示.男襯衫(產品)分為領子、袖子、前片、后片等6大部件，每個部件再分為子部件，子部件又可分為孫子部件(單個工序)，孫子部件又可再進一步細分(如工步等).

　　圖1 服裝CAPP智能導航設計模塊的主界面圖

　　3工藝設計的智能導航功能及其實現過程

　　從開始新的服裝工藝設計到最終工步的選取，用戶所有的設計工作都是在模塊“指引”下完成的.

　　3.1參數及范圍選擇的啟發式設計

　　參數啟發式設計是指在設計中對相關的參數選擇原則進行說明及范圍提示，設計者可以參照這些提示選擇參數及其范圍，見圖2.

　　圖2參數選擇及關鍵詞聯想示例圖

　　3.2文本識別和關鍵詞聯想技術的運用

　　采用關聯文本提示方法進行操作提示，即通過設計者在設計文檔(CAPP軟件、Word或VISIO等)中書寫的設計文本提示設計者.當計算機鼠標位于該文本內容之上時，系統會自動捕捉文本內容，將其顯示于導航工具軟件中，并自動進行文本描述信息的查詢，得到關于設計操作的資料提示，具體流程見圖3.

　　圖3文本感知技術應用流程圖

　　3.3約束檢查

　　約束檢查即檢查輸入的參數是否為非法字符或是否超出范圍，檢查由實例操作得到的目標工藝方案自動進行約束條件的檢驗，如有問題則指出問題，設計者可以在模塊的提示下進行修改.

　　3.4建立用戶模型

　　在用戶使用服裝CAPP模塊的同時，模塊對用戶的行為進行記錄，并逐步形成每個用戶的專有模型，例如：保留每個工藝制作單位的個性信息(如特定的服裝生產規模、工具及人員配置)，允許其對自己所要求的信息進行定制;同時，在用戶進行設計或瀏覽時，根據用戶輸入的關鍵字，從資源數據庫中檢索匹配程度最高的作為導航建議提供給用戶.

　　3.5軟件實現工藝設計流程

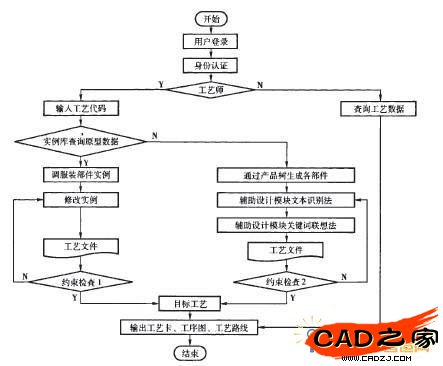

　　智能導航設計流程圖如圖4所示.

　　圖4智能導航設計模塊流程圖

　　4服裝工序流程圖的制作

　　在幾乎所有的CAPP模塊中，工序圖的生成都是個技術難題.當用戶切入到工序流程圖的制作界面時，模塊在左區菜單會顯示常用的典型工序.當選中該工序，他的子樹中鋪開該工序常見的工步.用戶可以利用相似性，選取相應的工序及工步進行微調得到目標工序圖.

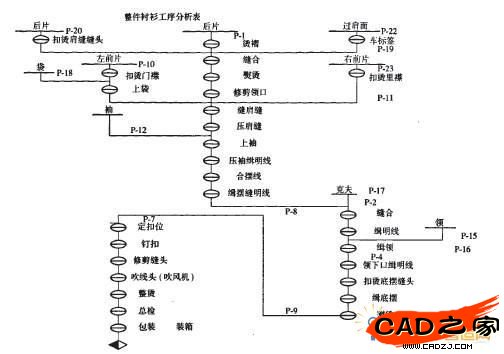

　　另外，服裝CAPP導航設計模塊提供工序流程圖制作過程中常用圖符的熱鍵，用戶可以通過它們完成工序流程圖的制作.工序流程圖(總流程、每個工序與工步)均使用向量方式存儲，這樣用戶可以方便快捷地插入、刪除或修改工序流程與工步流程.男襯衫的工序流程圖見圖5.

　　圖5男襯衫工序流程圖

　　5 結束語

　　該軟件是基于平臺無關性的JAVAEE基礎上開發的，可以作為一個插件用于已經開發好的服裝CAPP模塊中.服裝CAPP智能導航工具是服裝CAPP主模塊的啟動跟隨模塊，當且僅當啟動該模塊時，該工具方可正常運行.

　　服裝CAPP導航工具的設計綜合集成了“GT成組技術”、“產品樹”、“文本識別”等應用技術，實現了在服裝CAPP使用過程中主動提取服裝設計內容以供用戶參考、查詢，使服裝CAPP設計過程更加簡便、快捷.
