GibbsCAM車銑復合加工編程應用

時間:2011-02-26 10:04:14 來源:

　　車銑復合機床的發展，也對CAM軟件提出了更多的要求，復雜的車銑復合設備用傳統的手工編程是很難實現的，并且效率很低。很多傳統的以銑削為發展方向的CAM軟件也是無法完成這種類型的編程。而GibbsCAM軟件順應機床發展形勢，支持這些多主軸、多刀塔的車銑復合設備。以下就以一個帶Y、C軸的車銑復合的加工實例，向大家介紹GibbsCAM軟件在車銑復合加工過程中如何利用Y、C軸來加工槽和孔。

　　本工件乃某軍工企業的產品，它包含的普通2軸車削部分要加工，需要明確的是還有圓柱面上的一個U型槽需要銑削，另外還需要鉆3個孔，當然了還需要用到C軸來銑削端面的兩個U型槽和鉆孔。

　　●GibbsCAM具有非常出色的實體讀入能力，在直接讀取相應的模型后，就可以通過創建毛坯、基本的2軸車、鉆孔、鏜孔加工等操作完成大部分的加工。當需要加工端面面上的U形槽和孔的時候，就需要使用C軸功能了，加工圓柱面上的U形槽和孔的時候就用到Y(jié)軸的功能了。首先在相應的特征上新建坐標系(CS)。

　　●坐標系(CS)在GibbsCAM的Y、C軸加工中是必不可少的，數控機床相關點的計算也是由CS得來的。

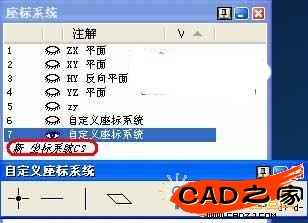

　　●由于在GibbsCAM編程中，當你定義了車銑復合加工操作以后，在坐標系統(CS)中會自動生成4組坐標平面，當然了，你可以根據需要繼續創建更多的坐標系統。

　　●前面講到了，2軸車削、鉆孔和鏜孔已經基本做到位了，后面主要是C軸、Y軸的銑削功能，那我們先看端面的2個U形槽和2個孔的加工，因?yàn)槭窃诙嗣妫阅匚覀冃枰玫紺軸的加工操作，我們也說到了，編寫Y、C軸的程序的時候坐標系統是很關鍵的，但是，在你定義車銑復合操作的時候它已經幫我們定義好端面C軸的坐標系統XY平面了。

　　●下面我們就按照設定好的坐標系來進行一些面的處理，先切換到XY平面：

　　●切換好平面以后呢，我們需要提取U形槽和孔加工的特征：

　　1.選中要加工的面：

　　2.使用實體特征抽取功能：

　　3.抽取出被加工面的邊界線：

　　4.進行部分曲線修整：

　　●點擊屏幕右上角工具欄中的

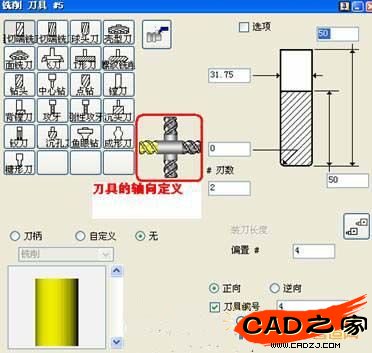

　　刀具對話框，進行C軸加工的刀具設置：

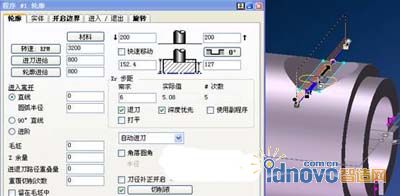

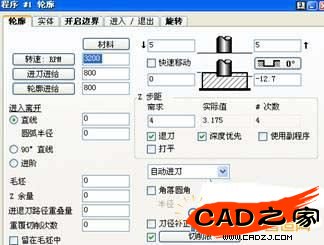

　　●拖動該刀具和輪廓加工策略到工藝表中進行加工參數設置：進到點位置、加工起始點以及刀具轉速和進給，需要說明的是在GibbsCAM編程中，每個操作都需對應相應的CS系統，否則算出來的程序是不對的，所以還需要在選擇一下“加工坐標系統”。

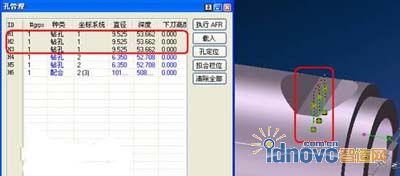

　　●采用同樣的方式編寫鉆孔的程序：

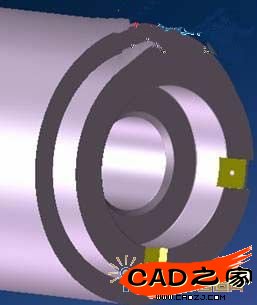

　　●操作仿真結果：

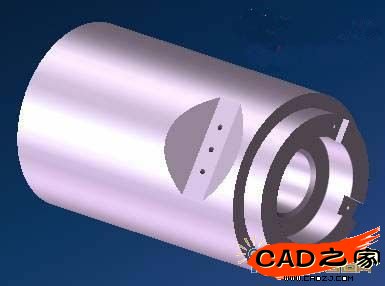

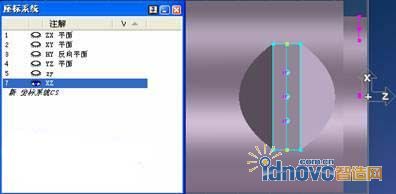

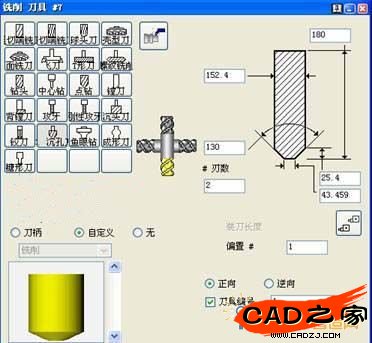

　　●以上是C軸加工的結果，還有一個是圓柱面上的一個U形槽，這個U形槽采用常用的立銑刀來做也是可以的，但是我們通過圖形也可以看出，立銑刀做的結果沒有成型刀做的那么理想，所以我們可以采用成型刀來加工這個U形槽，同上面操作還是一樣的，首先建立一個坐標系統CS：

　　●首先點擊坐標系統圖標
