國產CAD軟件近年來發展很快，但相比國外同類軟件，國人對國產CAD軟件的了解是遠遠不夠的。要想振興民族軟件產業，我想最關鍵的還是廣大用戶首先要了解國產軟件、應用國產軟件，離開這一點，一切都是空談。為此，我趁著國產CAD品牌的代表——中望CAD2009在近日已正式推出的機會，向大家逐一介紹中望CAD2009的功能特點，以便大家更好地認識、使用國產軟件。

　　在本文，我將與大家探討如何應用中望CAD2009來進行圖形搜索定位。

　　和快速選擇功能類似，圖形搜索定位功能也是使用對象特性或對象類型來將對象包含在選擇集中或排除對象，主要增加了邏輯運算和過濾器存儲功能，讓選擇對象更為便捷。

　　在中望CAD里，圖形搜索定位使用的用于組成過濾表達式的邏輯運算包括四種：AND,OR,XOR和NOT。邏輯運算都是用“<”開始，“>”結束，要注意它們所作用的操作數是不同的： 邏輯運算符 數學表達式包含

　　AND…… 一個或多個操作數

　　OR…… 一個或多個操作數

　　XOR兩個操作數

　　NOT一個操作數

　　上表是這些邏輯運算的表達的意思和作用的對象個數，要對這些有一個清楚的認識，才能在具體的圖形搜索定位的時候達到預想的效果。下圖是圖形搜索定位功能的對話框，可以通過菜單欄里的“編輯”——“查找”來打開，也可以通過在命令行輸入“FILTER”來打開該對話框。里面分兩個選項卡，其中“文字搜索”部分和以前的版本一樣，在這里就不加說明了。

　　“圖元搜索”里面，左邊會顯示一個樹狀的結構，代表搜索的邏輯關系式，它支持邏輯式的嵌套使用，所以功能非常強大，同時也對使用者提高了要求，對于復雜邏輯關系必須要思路非常清晰，在實際的運用中才能達到好的效果。樹狀結構中的邏輯關系可增可減，可以任意改變，一般通過點擊鼠標反鍵來操作。邏輯關系中的特性用過濾器欄來完成，這里的操作方法和快速選擇幾乎一樣。特性的管理通過下面的三個按鈕來實現——添加特性、修改特性、刪除特性。建立好的搜索關系若以后還可以使用，可以命名保存，這樣就不用每次都建立過濾器了。搜索范圍的定義和結果處理這兩項和快速選擇保持一樣，沒有變化。

　　對話框的最下部分是搜索結果的顯示，按“查找”按鈕就會執行過濾功能，搜索到的信息會顯示出來。當搜索結果超過八個，可以進行上下翻頁的操作。選中一個或多個對象，用“定位”功能，可以在圖形中最大化顯示指定對象。最后兩個“全改為”和“全部選擇”按鈕僅用于文字搜索。

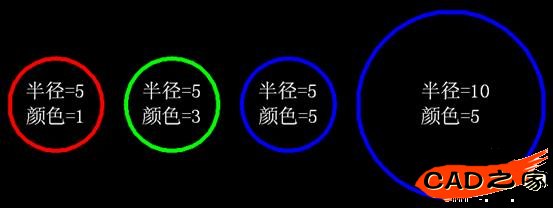

　　上面把圖形搜索定位的實用方法基本介紹了一下，現在來看一個例子來加深理解邏輯算法。下面圖形中有四個圓，三個半徑是5，另外一個是10，并且圓的顏色也有所不同，圖中已經標出。我們來進行上面的過濾器中的條件來對這些圖形進行過濾選擇。

　　首先我們應該根據最里面的嵌套一步步向外進行過濾，從AND開始，顏色為5和半徑小于等于20的圓可以得出是第3、4號圓;再進行XOR邏輯運算，半徑為5的圓可以確定是1、2、3號，那么和3、4號進行XOR運算，由于3號為重疊項，所以最后選中的為1、2、4號圓。

　　在實際運用中，對象的屬性是多種多樣的，所以選擇的方式也有很多，盡量少使用嵌套的邏輯運算方式作為過濾器，多使用AND來逐步縮小選擇的范圍是一個不錯的選擇。

　　希望上述的文檔，能給大家帶來一點啟示。還是這句話，國產軟件的發展，最關鍵的是廣大用戶首先要了解國產軟件、應用國產軟件，離開這一點，一切都是空談。作為設計師，本人真誠希望國產CAD軟件能獲得快速發展，希望國產軟件能走進廣大企業用戶，滿足用戶的業務發展需要。
