solidThinking是來自意大利的老牌工業設計軟件，自1991年問世以來就在設計師云集的意大利受到眾多設計師的青睞。隨后的十余年來，solidThinking不斷提升自身優勢，在概念建模及表現方面都有不俗的表現，為眾多世界頂級企業和數以萬計的設計工作者提供了強大的工具和最優質的服務。

　　現如今，依賴于solidThinking進行產品開發的公司早已覆蓋多種行業，囊括了從日用品到奢侈品的各類產品，如家具、電子設備、汽車、照明、服裝、鞋、珠寶首飾、時鐘、運動器械、游艇和消費品包裝等。思維活躍的各國設計師們更是樂于使用solidThinking來為著名的公司和品牌設計開發產品，如Azimut、Bvlgari、Cartier、Diesel、DuPont、Fujitsu、Hugo Boss、Italdesign Giugiaro、Korg、 MacGregor、Mares、Masterfoods、Merck、Nestle、Nikon、Panerai、Peg Perego、Pininfarina、Scavolini、Thomson、Tisettanta、Toshiba、Toyota、Volkswagen和Volvo等。部分合作品牌及其設計產品，如圖1所示。

圖1

　　一、solidThinking7.6的特點

　　solidThinking最大的特點在于：其能夠快速地捕獲、探索并實現設計師頭腦中稍縱即逝的靈感，使得概念視覺化。這全部得益于其便利靈活的建模方式和優質高效的表達手段。

　　1.建模靈活便利

　　(1)界面友好，易學易用

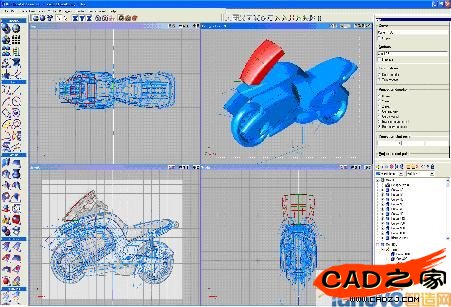

　　solidThinking7.6的界面設計十分人性化，一方面體現在其可以自定義各種窗口、面板的大小、位置上;一方面體現在通俗易懂的ICON設計上。可以說，solidThinking為設計師打造了一個最容易操作、最符合人機特性的工作環境。在這個環境中，設計師學習軟件、思考建模的過程變得如此輕松簡便。solidThinking7.6在windows系統中的用戶界面，如圖2所示。

圖2

　　(2)結構樹(Construction Tree)

　　solidThinking最引人注目的特點莫過于其所擁有的結構樹(Construction Tree)，這一部分的植入為所有模型后續的修改、重建及評估奠定了基礎。當一個物體被創建后，系統會將其所有參數自動保存在結構樹中，設計師可以在瀏覽界面中選擇物體進行參數修改，也可以在結構樹中選擇已進行過的操作進行參數修改，以對物體形狀進行調整，且這種修改是即時可見的。例如，我們拉動組成曲線的其中一點時，整條曲線的形狀會隨即發生改變，并且由這條曲線所構成的曲面同樣會因此而迅速發生改變。

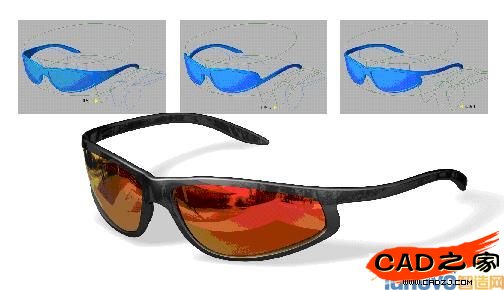

　　結構樹的存在也為評估設計結果提供了便利。例如圖3所示的模型，就是通過結構樹選取形狀不同的三條曲線而產生的三個完全不同的結果。而想要實現這種結果，用戶只需點選不同的曲線、花費幾秒鐘的時間就可以完成了。

圖3

　　這種“修改即可見”的方式最符合設計者的直覺。“solidThinking可以增加我們的創造力，它是為設計師而建的。由于結構樹的存在，使我們能夠評估更多的設計結果并開發出更優秀的產品。”意大利多莫斯設計學院的Luca Buttafava說道。

　　(3)無與倫比的NURBS建模能力

　　與大多數計算機輔助工業設計軟件一樣，solidThinking最主要的建模方式仍然依靠于NURBS曲面。這種曲面定義方式提供了最大的靈活度和精確性，運算速度快且十分穩定。同時，它也支持poly建模和實體建模。

　　重點要說的是，solidThinking7.6是現階段唯一一個能夠同時應用在Windows和Mac OS X操作系統上的工業設計軟件。在這兩種操作系統中，solidThinking都提供了一套完整的基本建模工具，囊括了布爾運算(Boolean operator)、倒圓角(Round)以及兩曲面切斷(Intersect)等工具。在這些基本建模工具中，用戶也能體會到solidThinking的強大之處。

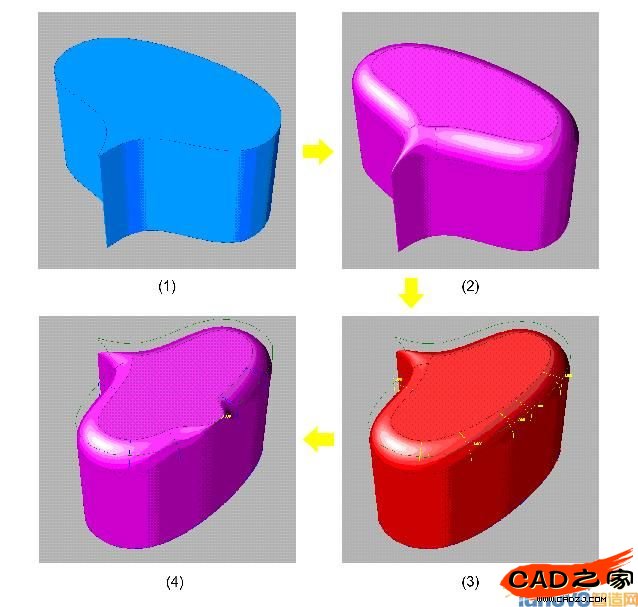

　　以倒角工具為例，在一般CAD軟件中不太容易實現倒圓角命令，但在solidThinking中倒角命令甚至能完成一些看似不可能完成的任務。如圖4(1)所示，圖中被倒角邊上有一處非常小的曲率，通常在這種情況倒角會出現幾何問題，但solidThinking的倒角工具在生成其他位置的倒角時會自動補齊這一部分，并使其與周圍曲面形成光滑銜接，如圖4(2)所示。除此之外，我們可以設置倒角在邊上的位置，還可以任意修改圓角半徑，如圖4(3)所示。更另人驚訝的是，通常半徑不能設置為“0”的情況在solidThinking中也可以得到很好的處理，如圖4(4)所示。

圖4

　　在提供基本工具的基礎上，solidThinking還擁有一些高級建模工具。例如Curve-to-Arcs工具，可以將一條NURBS曲線轉換為一條由多個圓弧組成的曲線，從而為后續的CAD/CAM過程提供了便利。而solidThinking獨有的Make Manifold工具，可以生成由若干個面組成的實體，同時此過程還保留了所有面的初始結構樹，在步驟完成后用戶仍然可對初始組成面進行修改。

　　另外，還有一些非常實用的工具，如抽殼(shell)、多曲線掃略(MultiSweep)等，在這里就不一一介紹了。雖然簡略地概述只能算是管中窺豹，但對solidThinking強大的NURBS曲面建模功能卻也可見一斑。

　　(4)優秀的分析工具提升設計質量

　　solidThinking擁有一整套用于計算面積、體積、長度和曲率的高級分析工具，用戶可以用它們來檢測模型質量，并且可以通過模型顯示表面曲率、斑馬線以及反射周圍環境對模型的光滑程度有所了解，一旦模型有所改變，也能通過分析工具來判斷其優劣。

　　2.表達效果完美震撼

　　(1)強大的渲染能力

　　solidThinking7.6綜合了所有領先的渲染技術，擁有最快且最大化集成的渲染引擎。加上自帶的強大材質庫和全局照明效果，使得設計師只要點選幾個材質或者調整有限的幾個參數就可以得到十分逼真的三維渲染圖，如圖5所示。solidThinking的渲染速度極快，最大限度地提高了設計師的工作效率。也正因其逼真的渲染效果，solidThinking同樣被建筑師、燈光工程師等群體所使用。

圖5

　　除了渲染逼真的三維效果圖之外，solidThinking7.6還可以渲染出各種草圖效果，如圖6所示。

圖6

　　另外，除了自身嵌入的渲染引擎外，solidThinking也支持其他商業渲染器，如Maxwell Render和PhotoRealistic RenderMan。

　　(2)直接導入網頁進行展示

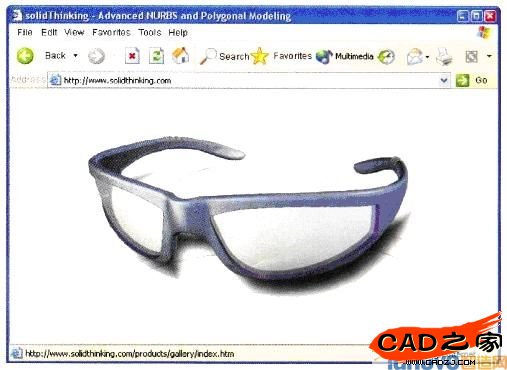

　　solidThinking7.6中嵌入了Viewpoint Experience Technology(VET)插件，我們可以把所創建的模型直接導入到“.html”格式的網頁中，并在網頁中進行交互演示。這樣的功能為電子商務提供了一個非常直觀的展示手段，為網上交易提供了更多可能，如圖7所示。

圖7

　　(3)動畫制作

　　當模型創建結束后，用戶可以直接在solidThinking7.6中進行動畫制作。通過控制某個物體或某一組物體的關鍵幀來定義其移動路線，從而實現動畫演示。這為產品設計師提供了一個既簡單效果又好的展示手段，例如可以通過它來展示設計結果或者演示物體的整個裝配過程。動畫設計好之后還可直接生成短片，并通過視頻播放器進行播放。

　　3.易與其他軟件及工程對接

　　(1)動態關聯的二維工程圖

　　在solidThinking7.6中創建的模型能夠生成帶有標注的二維工程圖，用戶可以在上面加入注解、圖示甚至是最終的渲染效果圖。這些圖紙可直接在打印機或繪圖機上按比例打印。

　　值得一提的是，solidThinking擁有一個動態關聯系統——Dynamic Associative Dimensioning，當模型上的原始數據被修改時，其工程圖中的形態和標注數值也會隨之而更改，這就為后續的工程設計提供了很大的便利。

　　(2)支持多種輸入/輸出格式

　　solidThinking7.6支持多種輸入/輸出格式，包括IGES、STEP、VDA/FS、DXF、DWG、3DS、3DStudio MAX、Lightwave、Maya、RIB、SolidWorks、STL、VET和VRML等，為與其他軟件進行對接提供了便利。

　　(3)支持快速成型及反求工程

　　solidThinking7.6可以對其建模物體進行最大化水平的精度劃分，使得模型在進行快速成型時，表面更加細化精致。同時，solidThinking也支持將3D掃描設備中掃描的物體轉化為3D模型，以實現反求工程。

　　二、solidThinking7.6的優勢——為什么要選擇solidThinking

　　前面已經對solidThinking的特點進行了簡單介紹，由于其特點眾多，為產品自概念誕生直至上市的整個開發過程都提供了極大的便利，現根據其特點總結優勢如下。

　　1.增強了設計師的工作效率和創造力

　　◎符合設計師直覺的建模方式，使得設計師更容易表達其創意，讓建模工具能夠真正跟隨設計師的靈感而動，而并非為了建模而簡化設計細節。

　　◎結構樹的存在對設計過程的反復修改有著重要的意義。設計師不必為了多種不同的形態而創建多個模型，而只需修改個別參數或物體即可。如果是兩位設計師先后聯合工作，那么后者可以在前者設計的模型基礎上進行修改，而無需重新構建模型，從而節省了大量不必要的時間。

　　◎完美的視覺呈現是設計師的追求，也是評判設計結果的必要因素。由于solidThinking高質高效的渲染效果，設計師可以用最短的時間渲染出最多的設計效果圖。

　　2.壓縮了整個產品開發周期

　　◎由于solidThinking7.6能夠與CAD/CAM/CAE系統完全集成，這樣就減少了設計師與工程師之間的反復溝通。

　　◎高清、真實的渲染效果可直接用以評價設計方案，從而減少了不必要的實體模型的制作。即使需要制作實體模型，solidThinking也可以為快速成型設備提供極其優質的三維模型。

　　◎由于solidThinking可提供多種表現形式，這為產品開發中各個環節的協作提供了便利。市場和調查部門可根據真實的渲染效果圖進行先期市場調研;裝配動畫的演示給工程師提供了結構設計的線索;產品開發部門更可以用互動的頁面展示方式把產品“秀”給客戶，讓客戶有更深刻的認識。

　　3.節約了產品開發成本

　　◎精確的三維模型創建為正確評價設計方案提供了必要因素，最大限度地減少了產品開發早期所產生的設計錯誤，從而避免了到產品開發后期才發現問題而產生的大量無效投入。

　　◎真實的效果圖能夠使客戶對產品產生最直接的感受，為正確決策是否投資生產提供了重要依據，從而避免了錯誤投入。

　　這款軟件的優勢遠不止于此，更多建模中的樂趣還需要用戶自己去發掘。我們的努力也并非到此為止，solidThinking即將推出更新的版本，我們也將為用戶提供更完善的功能和更優質的服務，使概念實現的過程不斷完美。
