autocad渲染教程水晶球渲染步驟

1、建模

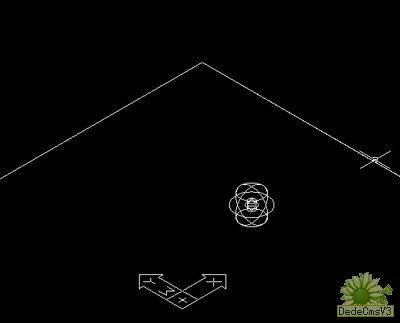

畫一塊底板,再畫一個大球,然后捕捉球心面一個小球,最后把視圖切換為軸測圖

2、確定材質

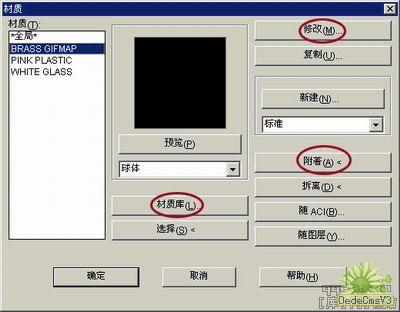

選菜單:視圖—渲染—材質

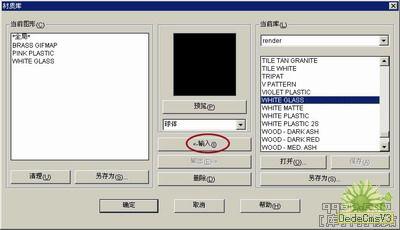

ACAD有各種各樣的材質可供選擇,選擇上圖中的三種材質

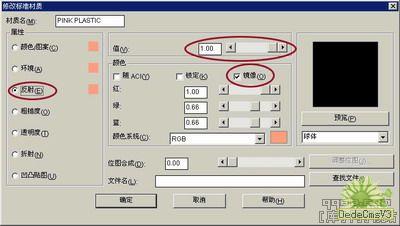

為了獲得倒影效果,我們需要把第二個粉色塑料材質修改,把反射的鏡像打勾
有貼圖的材質附著到小球上,粉色塑料材質附著到底板上,白色玻璃材質附著到大球上



3、建立光源

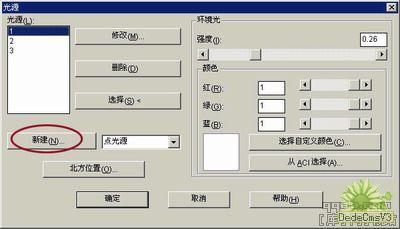

選菜單:視圖—渲染—光源

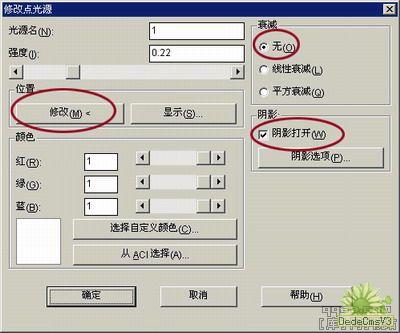

建立三個點光源,其中1號點光源是主光源,有陰影,無衰減;2號是輔助光,沒有陰影,也沒有衰減;3號是最弱的輔助光,沒有陰影,有線性衰減。點光源的位置很重要,要根據自己的想法靈活調整


4、渲染
選菜單:工具—選項,把平滑度改為最高的10,如果數值越大花費時間越長
勾選材質、陰影

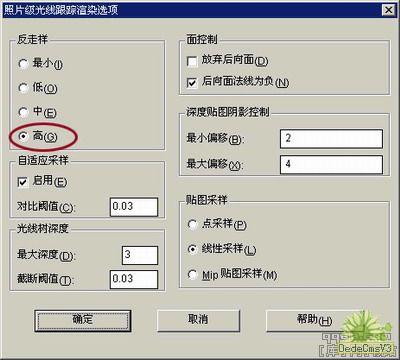

把反走樣值改為高(消除圓球放大后產生的鋸齒效果)



畫完好再仔細看看,發現這個圖還是有些地方需要改進一些:
1、底板反射太強,需要把反射值調低一點
2、陰影太短,要把1號光線的位置向左移
3、下面部位有點暗,最好再建幾個弱光源打亮一點
