一、 對象捕捉追蹤

　　追蹤的目的是要基于己存在的一點用對象捕捉來拾取另一個點。這些己存在的點可叫做臨時追蹤點，最多可允許有7個臨時追蹤點。對象捕捉追蹤會暫時拉出一追蹤虛線，能夠與其它的追蹤線或己有對象產生交點，我們可以方便地拾取到這些點。要注意的是，要使用對象捕捉追蹤，至少要有一個對象捕捉是激活的。下面舉個例子：

　　例子：如要繪制下面這樣一個簡單的零件：在一塊長寬為10*6的矩形零件的正中心挖一個半徑為2的圓。

　　分析：“難點”在于：繪制圓時如何快速地拾取圓心到矩形的幾何中心，這是繪圖的效率關鍵。

　　繪制步驟：

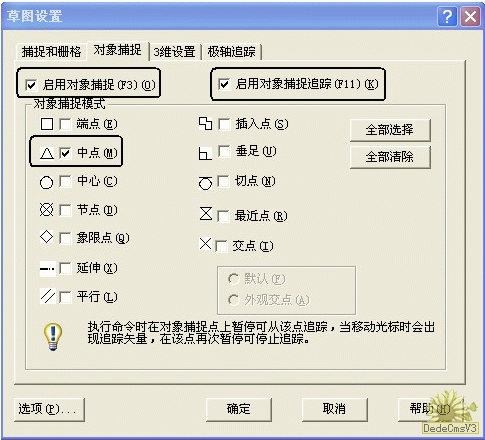

　　1、 在狀態欄的“對象捕捉”鍵上右鍵，在彈出的菜單里選擇“設置”(或者直接在命令行里輸入OSNAP，再回車)，彈出“草圖設置”對話框，設置如下：

　　2、 用“REC”命令繪制一個10*6的矩形。

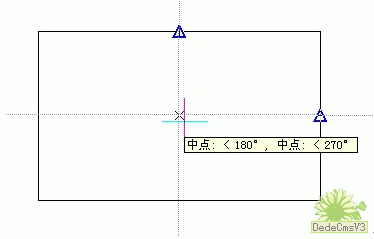

　　3、 啟動繪制圓命令后，移動光標分別捕捉矩形兩相鄰邊的中點做為追蹤點（激活為追蹤點時會以一個小十字號表示）并拉出追蹤線，移動追蹤線到兩追蹤虛線交點處，會有提示框提示如下：

　　此時單擊鼠標左鍵，便拾取了圓心在矩形的幾何中心，再在命令行輸入2后回車便繪制完畢：

　　注意：在命令執行過程中可以在命令行輸入“tt”，接著可以直接用鼠標拾取任一點作為臨時追蹤點（類似透明命令的使用）。這為不能用對象捕捉的點成為臨時追蹤點提供了方便。

　　二、 對象捕捉的結合使用

　　CAD軟件一般都提供了很多的捕捉點，除了常規的用法外，還可以把一些捕捉點方式結合起來，可能會得到意想不到的方便。例如延伸捕捉能夠對直線、圓弧或橢圓弧從端點拉出臨時延伸線，以便用戶在延長線上指定點。

　　例子：己存在一個從90度到270度的圓弧，要拾取圓弧上45度處的點做為畫線的開始點：

　　分析：圓弧上45度處并沒有圓弧存在，而要拾取上面的點。

　　繪圖步驟：

　　1、 在狀態欄的“對象捕捉”鍵上右鍵，在彈出的菜單里選擇“設置”， 彈出“草圖設置”對話框，設置如下：

　　2、 把中心點捕捉、延伸捕捉打開，同上個例子的步驟1，只是把中點捕捉換成中心點捕捉和延伸捕捉。

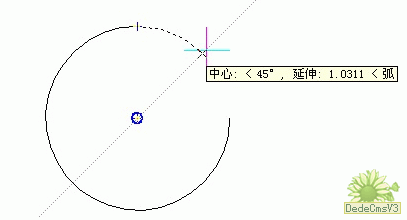

　　3、 啟動畫線命令，移動光標到圓弧的一端拉出延伸線，再移動光標到圓心拉出45度追蹤線，兩線交點即是要拾取點：

　　三、 點過濾器

　　通過點過濾器可以配合捕捉來拾取己存在點的某一軸坐標，點過濾器有：.x .y .z .xy .xz .yz，最常用的是使用一個己有的對象捕捉的X坐標和另一個對象捕捉的Y坐標來指定一個新坐標。

　　例子：已有兩個圓，要畫第三個圓，使其圓心與另兩個圓心連線垂直。

　　分析：其實就是使第三個圓心的X坐標與第一個圓（或第二個圓）的X坐標相同，Y坐標與另一個圓相同。

　　繪圖步驟：

　　1、 打開圓心捕捉。#p#分頁標題#e#

　　2、 啟動畫圓命令后，命令行提示<圓中心>時輸入“.x”后回車，此時命令行提示“選擇X of”，拾取第一個圓的圓心（采用了第一個圓心的X坐標值）。在提示“仍需YZ of：”時，拾取第二個圓的圓心，就采用了第二個圓的Y、Z坐標（在平面內繪圖，Z坐標都一樣）。至此捕捉到第三個圓的圓心。

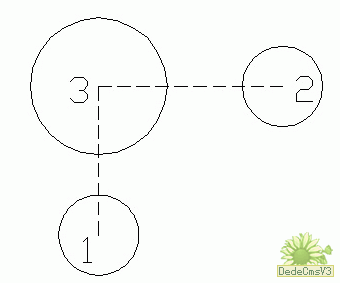

　　3、 捕捉到圓心，輸入半徑，即畫出第三個圓：

　　四、 捕捉自

　　使用捕捉自（From）功能可在相對于己有對象的己知距離和方向來捕捉點。好比在新點與己有點之間建立了許多無形的輔助線，以方便我們在新的位置來捕捉點。在不能使用對象捕捉的情況下，From可以幫助我們快速地捕捉到點。

　　下面簡單介紹From功能的使用：

　　1、 啟動一個繪圖命令，如LINE命令。

　　2、 在命令行輸入from，或直接從中望的“對象捕捉”工具欄上選?。?/p>

　　3、 提示輸入一個基點，通?？梢杂脤ο蟛蹲絹磔斎脒@個點作為參照點。如要在如下矩形上畫一條左端距矩形10，右端點距矩形15的直線 ：

　　4、 提示輸入偏移量，可以用相對坐標或相對極坐標來輸入。輸入偏移量：@0，10 (相對坐標的方式)

　　5、 重復步驟3，捕捉矩形右上角點。輸入偏移量：@15<90 （相對極坐標的方式）

　　6、 最后效果如下圖：

　　上面簡單介紹了幾種拾勸難點”的方法，各適用于不同的情況，中望CAD提供了很強大的點拾取功能，只要熟練掌握，靈活運用，拾勸難點”便不再是難事。
