當我們插入光柵圖像后，會顯示一條白色的邊界，這個邊界還會打印出來，很多情況下我不希望出現這條邊框線，這幾天看到好幾個人問這個問題，其實之前我發過關于圖像裁剪和透明的文章中都提到過這個問題，怕大家找不到，我不妨單獨再講一下。
設置圖像邊框顯示的命令：IMAGEFRAME
在CAD的修改菜單中，就有修改圖像邊界顯示的命令，如圖所示。
在RIBBON面板中我還真沒看到這個命令，這個命令雖然有點長，其實還挺好記，就是圖像邊框的英語（ImageFrame）。
IMAGEFRAME命令有三個選項，默認選項是1，這種狀態下不僅顯示有邊框，而且打印的時候也有邊框，如圖所示。
如果我們設置成2的時候，顯示有邊框，但打印出來是沒有邊框的，如圖所示。

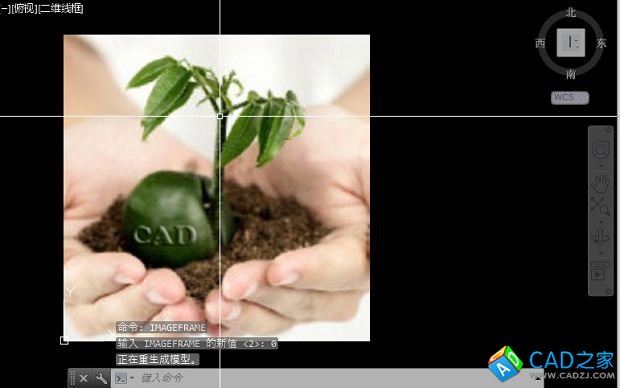

如果設置成0，則顯示和打印都不會出現邊框，如圖所示。
也就是如果你不想打印邊框，可以將IMAGEFRAME的值設置成0和2都可以。
控制各類邊框顯示的命令：FRAME
在CAD中針對圖像邊框、外部參照和圖塊裁剪的邊界、DWFPDFDGN等各類底圖的邊框都有單獨的命令，命令太多，記起來太麻煩，于是在CAD高版本中設置了一個總命令:FRAME，這個命令可以控制所有這些對象的邊界。這個命令在RIBBON面板中是可以找到的。
不同的是FRAME命令有4個選項，0，1，2，3。當然FRMAE設置為3時，各種圖形的邊界可以有不同的設置，例如圖像邊界設置成0，圖塊裁剪邊界設置為1
但如果FRAME設置成0，1，2，這這些邊界命令，IMAGEFRAME、 DWFFRAME、 PDFFRAME、 DGNFRAME和 XCLIPFRAME的設置將跟隨變化，也就是他們都將使用相同的設置。
