線寬是CAD圖形的一個基本屬性,可以通過圖層來進行設置,也可以直接選擇對象單獨設置線寬,線寬的主要作用就是控制打印,也就是控制圖形在打印時線條的寬度
線寬是圖形對象的一個基本屬性,但不是一個幾何屬性,也就是說線寬設置并不能改變圖形的外觀和形狀。
標準的線寬有0.05、0.09、0.13、0.15、0.18、0.20、0.25、0.30、0.35、0.40、0.50、0.53、0.60、0.70、0.80、0.90、1.00、1.06、1.20、1.40、1.58、2.00、2.11。線寬是有單位的,默認單位是毫米。單位也可以設置成英寸,如果設置成英寸,就會是0.039”、0.042”、0.047”等一系列數值了。
CAD圖紙也可以設置成各種不同單位,一個單位可以表示1毫米,也可以表示1米、1英寸;而且有時還會按照一定比例繪制圖紙,打印時也會根據圖形和紙張大小選擇不同的打印比例,如1:1、1:100、1:200。無論圖形的單位和比例如何設置,“線寬”的單位始終是不變的,要么是毫米,要么是英寸。
無論你的圖形單位是什么,尺寸多大,按1:1還是1:100打印,如果打印時線寬設置成0.3,打印出來線條的寬度都是0.3mm。
畫圖的時候是不是必須設置線寬?
一些簡單的機械圖紙,只分簡單的幾個圖層,會利用圖層來區分粗細線,在一些復雜的建筑或地形圖中一般很少設置線寬,通常不同圖層設置成不同顏色,在打印輸出時直接利用打印樣式表(CTB)文件按顏色來設置輸出線寬。

因此,在畫圖是否設置線寬取決于你計劃用什么方式來控制打印,并不是必須設置的。
在圖形窗口中顯示的線寬是否與最終打印的線寬一致?

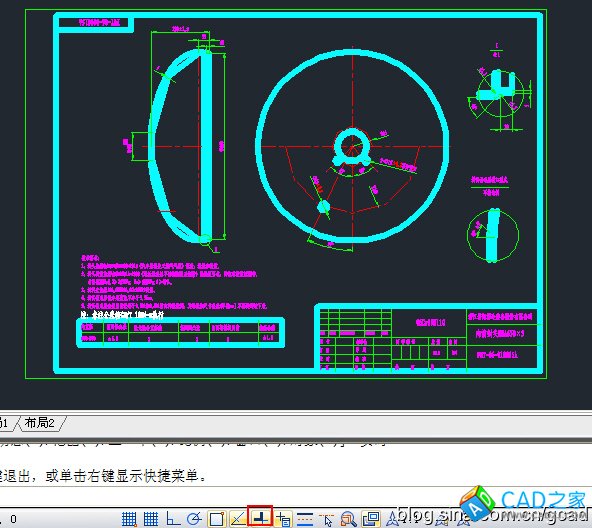

在狀態欄有一個“線寬”顯示開關,可以再圖形窗口中顯示線寬效果,但圖形窗口中顯示的線寬只是示意性質,并不是精確顯示。
由于圖形尺寸不同,有的圖紙?jiān)?:1的情況下只能打滿A4紙張,有的圖紙?jiān)?:1000的情況下還需要打印成A0加長的圖紙,在視圖中顯示的線寬是無法準確表現最終打印時的線寬效果的,如下圖所示。

很顯然CAD圖形窗口中顯示的線寬是示意性質的,只是讓大家可以區分線的粗細,檢查一下線寬的設置。

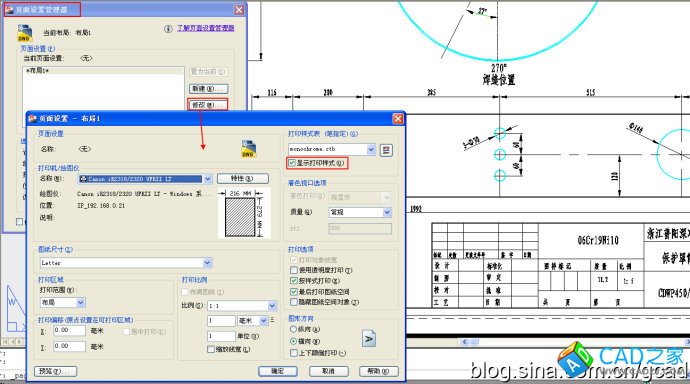

在布局空間設置好頁面設置并勾選了顯示打印效果后,顯示的顏色雖然與最終打印效果是一致的,線寬跟最終效果比較接近的,但也不保證與最終效果完全一致的,如下圖所示。

在打印預覽的時候顯示的線寬是比較精確的,如果對線寬設置不放心的話,可以在打印預覽的時候局部放大看一下,如下圖所示。

對象線寬和多段線的寬度有什么不同?
而多段線的線寬是一個幾何屬性,與繪圖比例、打印比例是有關系的。例如我們要將多段線打印成0.3mm,繪圖比例是1:1,打印比例是1:100,那在繪制多段線的時候?qū)挾染鸵O(shè)置成0.3X100=30。
